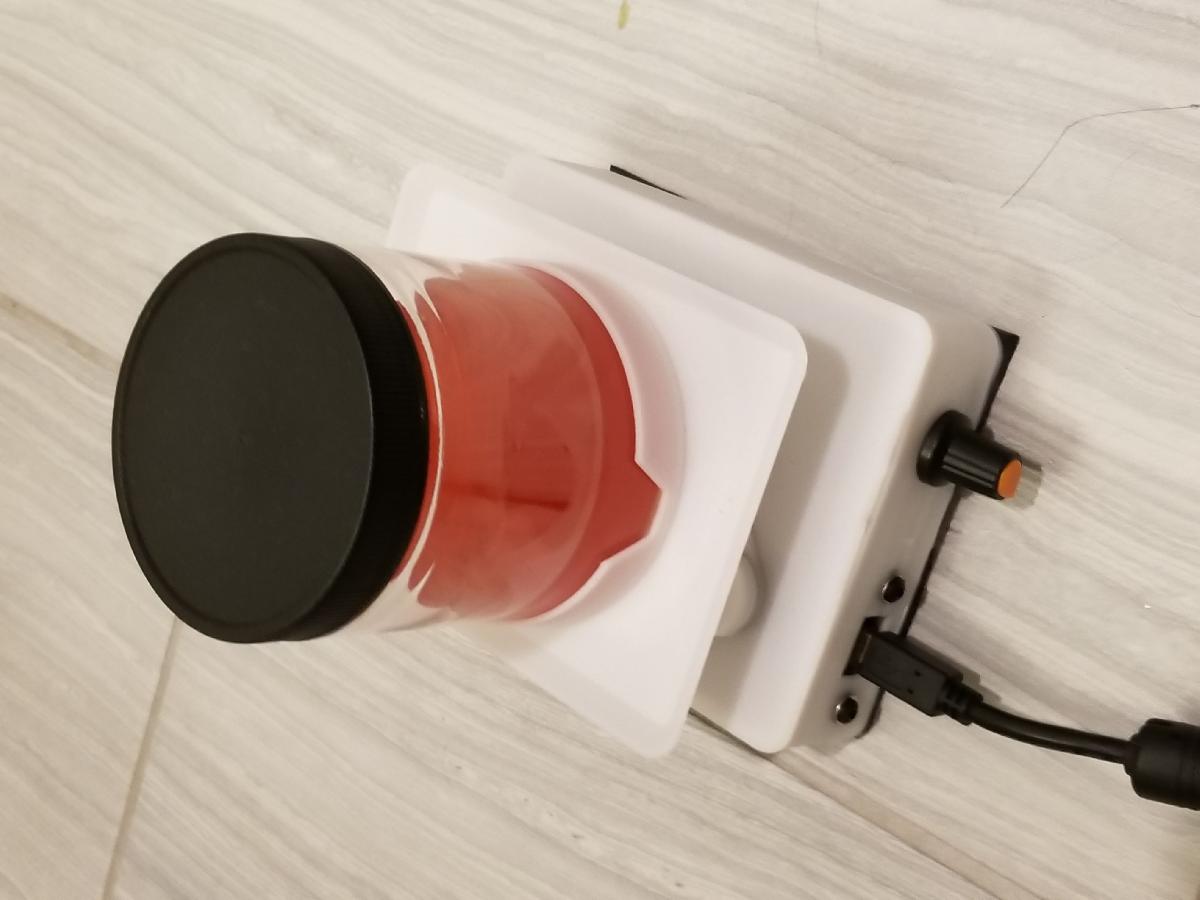

Agitador de Laboratorio Orbital Versao Simples e Barata

Máquinas-ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Agitador de Laboratorio Orbital Versao Simples e Barata

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Agitador de Laboratorio Orbital Versao Simples e Barata foi projetado para Impressora 3D. Este e um remix do Lab Shaker da Adafruit - por mais que eu amasse o design, achei que era excessivamente complicado e mais caro do que precisava ser, entao o remixei para usar um controlador de velocidade do motor muito pequeno e barato projetado especificamente para esses tipos de aplicacoes. Veja as instrucoes abaixo. O que voce precisara: 1x Motor: https://www.adafruit.com/product/37771x CY 50cm mini USB Cabo de montagem em painel: https://www.amazon.com/gp/product/B06XY5MPQM/ref=oh_aui_detailpage_o05_s01?ie=UTF8&psc=15x 10x15x4mm rolamentos: https://www.amazon.com/gp/product/B00RWGXNVI/ 1x RioRand RR-PWM-15V Baixa Tensao Dc 1.8v 3v 5v 6v 12v 2a Controlador de Velocidade do Motor: https://www.amazon.com/gp/product/B00N30UK2M/ref=oh_aui_detailpage_o02_s00?ie=UTF8&psc=12x parafusos de maquina M3x25 para montar o motor na placa superior - o meu nao precisava das porcas, apenas aparafusado da parte inferior do motor ate a parte inferior da placa superior. https://www.albanycountyfasteners.com/Phillips-Pan-Head-Machine-Screw-M3-x-5-p/1066-1008.htm3x Parafusos de Maquina M3 x 6mm - Usados para plataforma: https://www.albanycountyfasteners.com/Phillips-Pan-Head-Machine-Screw-M3-x-5-p/1066-1008.htm3x Parafusos de Maquina M3 x 8mm - Usados para suporte de recipiente: https://www.albanycountyfasteners.com/3-MM-x-5-Phillips-Flat-Head-Machine-Screw-p/1011-1006.htm 3x M3 Porcas de Jam Hexagonais Metricas - Usadas para fixar a montagem da plataforma (Novamente, eu nao precisava destas, apenas parafusadas diretamente nas partes plasticas): https://www.albanycountyfasteners.com/Metric-Hex-Jam-Nuts-A2-Stainless-Steel-p/5580000.htm 4x Parafusos de Maquina M3 x 4mm - para fixar o Controlador de Velocidade do Motor a placa base: https://www.albanycountyfasteners.com/Phillips-Pan-Head-Machine-Screw-M3-x-5-p/1066-1008.htmEu pessoalmente nao usei a bandeja ou o porta-copos no meu. Em vez disso, usei alguns recortes dessas folhas adesivas (um quadrado para a parte inferior e um triangulo para a parte superior): https://www.amazon.com/gp/product/B075CPYVWK/ref=oh_aui_search_detailpage?ie=UTF8&psc=1Como monta-lo: Corte um lado da peca giratoria que sai do conjunto motor/engrenagem. Fiz isso para tornar o agitador orbital mais curto para que pudesse caber na minha geladeira com algo em cima dele. Prenda o motor na parte inferior da placa superior usando os parafusos M3x25mm.Coloque a placa de base nas paredes.Coloque a protuberancia do potenciometro do controlador de velocidade (a parte que gira para aumentar ou diminuir a velocidade) atraves do pequeno orificio nas paredes e aperte no lugar com alguns parafusos M3x4mm (voce pode usar parafusos um pouco maiores ou menores aqui) - em seguida, coloque o botao. Conecte o cabo USB na parte interna da parede e corte o cabo com fio suficiente para alcancar o controlador de velocidade do motor. Descasque o fio preto e branco e conecte-os aos respectivos + e - (fio vermelho e +, fio preto e -) no controlador de velocidade. Conecte o motor na parte "motor" do controlador de velocidade (novamente, preto e -, vermelho e +). Coloque 2 rolamentos em/em cada um dos suportes, exceto o suporte do motor, que usa apenas um rolamento. Junte tudo de acordo com as fotos ou as instrucoes neste site: https://learn.adafruit.com/crickit-lab-shaker/E isso! Agora voce tem um agitador de laboratorio orbital muito simples e barato :) desfrutar!PS. Nao deixe de conferir o novo grupo do Facebook chamado "Coisas uteis para impressao 3D!" - onde voce pode encontrar muitas outras impressoes 3D uteis :) https://www.facebook.com/groups/608845186127310/

Baixar

O arquivo "Agitador de Laboratório Orbital - Versão Simples e Barata" é um modelo 3D para imprimir um agitador de laboratório numa impressora 3D. Este modelo é um remix de um design da Adafruit, mas adaptado pelo autor para ser mais simples e barato. O modelo utiliza um pequeno controlador de velocidade do motor barato, especificamente projetado para este tipo de aplicação.

As instruções fornecem uma lista de materiais, incluindo um motor, um cabo de montagem em painel mini USB, rolamentos, um controlador de velocidade do motor, parafusos e porcas de máquina M3 e folhas adesivas opcionais para a bandeja ou porta-copos.

As instruções de montagem envolvem cortar uma parte da peça giratória do conjunto do motor para tornar o agitador mais curto, fixar o motor na parte inferior da placa superior, montar a placa de base nas paredes, instalar o controlador de velocidade e conectar o motor a ele, além da montagem dos rolamentos.

Com as instruções detalhadas e links para comprar os componentes necessários, você poderá imprimir e montar seu próprio agitador de laboratório orbital.
