Adaptateur avec porte filtre pour objectifs Canon et cameras ZWO ASI

Física e Astronomia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Adaptateur avec porte filtre pour objectifs Canon et cameras ZWO ASI

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

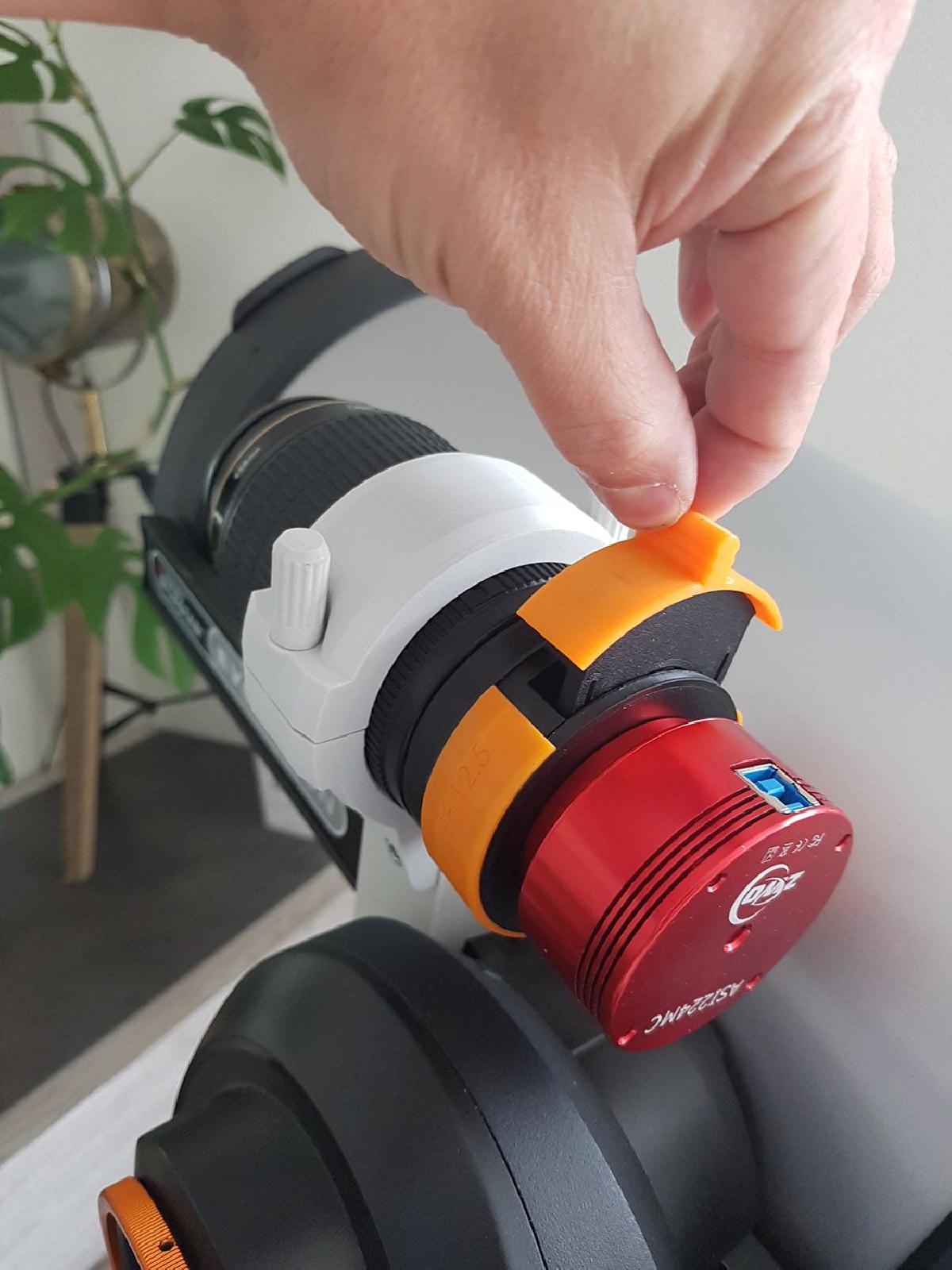

Adaptateur avec porte filtre pour objectifs Canon et cameras ZWO ASI foi projetado para Impressora 3D. Adaptador com porta-filtro para lentes Canon e cameras ZWO ASI Este adaptador e compativel com lentes de montagem EF e EFS (base traseira mais longa). Duas versoes para backfocus ASI 12.5 e 17.5. Cada versao esta disponivel em 3 modelos. Por que 3 modelos? Bem, eu queria, antes de tudo, um modelo que imprima sem nenhum suporte, mas isso envolvia um maior numero de pecas e colagens. Apareceu que com um minimo de suportes eu poderia combinar 2 ou 3 pecas juntas, simplificando assim a producao. Existem possibilidades de ter varias cores, um pe ou nao, enfim, isso deixa mais modularidade e escolha para as pessoas fazerem de acordo com suas necessidades. Inicialmente, o unico modelo incluia 4 partes para o corpo do adaptador: 1 anel Canon, 1 camara de filtro, 1 placa T2 e uma carcaca destinada a envolver o conjunto para garantir a estanqueidade a luz no nivel das colagens, tambem com um lado estetico (possibilidade de uma peca de cor diferente). Este modelo (que agora e o modelo 3) imprime sem nenhum suporte e interessara aqueles que sao resolutamente alergicos a suportes, e existem! Modelo 1: Neste modelo, o anel Canon, a camara de filtro e a carcaca foram combinados em uma unica peca; a "anel-Canon-Combi". Voce pode escolher este anel ou o anel-Canon-Combi-pod para ter um suporte de perfil Vixen com 2 luzes para vic CHC M6. Este modelo requer suportes e, se houver residuos apos a impressao, eles deverao ser bem limpos na versao backfocus 17.5, pois nesta versao o anel Canon e menor e as lentes EFS tem a base traseira mais longa do que as EF. Se voce escolher o modelo com pe (anel-canon-combi-pod), ele vai para tras (em direcao a camera), essa era a condicao para nao ter colagem adicional. Modelo 2: Neste modelo, a carcaca nao foi combinada com as outras pecas. Isso deixa a possibilidade de misturar as cores e escolher seja a carcaca simples ou a carcaca-pod, assim com um pe que desta vez ira para a frente. Como o modelo 1, ele requer suportes. Modelo 3: Esse era o modelo original! Grande vantagem: imprime sem suportes, mas tem mais pecas e, portanto, mais colagens. Mais pecas, portanto, mais possibilidades de unir as cores. Montagem: Recomendo cola epoxi de 2 componentes (facilmente encontrada), uso uma cola em seringa que seca em 10 minutos. A dificuldade que encontrei e o fenomeno conhecido como "pe de elefante", que consiste em um alargamento das primeiras camadas durante a impressao. Esse problema nao facilita a montagem das pecas e e melhor tentar remover o excesso com uma ferramenta de desbaste antes da montagem. Todos enfrentam mais ou menos esse problema e espero que voce nao enfrente no mesmo nivel que eu! Para minimizar esse fenomeno, adicionei um pequeno chanfro de 70° na parte inferior das pecas para compensar um pouco esse alargamento. Cuidado ao aplicar a cola, nao coloque muito nem muito perto das bordas para evitar que transborde. Se voce nao esta acostumado com esse tipo de cola, cole uma peca de cada vez (nao prepare muita mistura). Nas ilustracoes anexadas, indico as areas onde aplicar a cola. Qualquer que seja o modelo, antes de colar a placa T2, parafuse sua camera completamente na placa, isso permitira posicionar a porta USB da camera na posicao desejada. Uma vez que o corpo esta montado, insira o porta-filtro, coloque 2 pontos de cola nos 2 furos de posicionamento e coloque um pouco entre esses 2 furos (uma linha fina) e posicione a tampa no porta-filtro. Impressao: Todas as minhas pecas foram impressas em PLA 3D Fila+ da Sunlu. 30% de preenchimento 4 perimetros e ate 5 para as pecas com pe (que serao submetidas a muita pressao com o aperto dos parafusos). Forneco capturas de tela para a posicao das pecas na mesa de impressao. Utilizo o Simplify3D, que permite variar a altura das camadas (e muitos outros parametros) durante a impressao. Por exemplo, para a placa T2, comeco em 0,16 ou 0,2 mm para a parte plana e passo para 0,12 para a rosca. Todas as roscas devem ser imprimidas a 0,12 no maximo e a uma velocidade bastante baixa de 30/35 mm/s. Diminua seu fluxo se voce estiver extrudando um pouco forte demais. Por fim, anexo um arquivo em RAR contendo todos os arquivos (stl, ilustracoes ...) organizados por pastas de versoes e modelos. Boa realizacao!

Baixar

O modelo 3D denominado "Adaptateur avec porte-filtre pour objectifs Canon et cameras ZWO ASI" é um adaptador versátil e bem projetado para conectar lentes Canon a câmeras ZWO ASI, especialmente indicado para montagens EF e EFS. Este projeto se destaca pela sua modularidade e por oferecer várias opções de montagem, facilitando a personalização conforme as necessidades do usuário.

### Características do Modelo

1. **Compatibilidade**: O adaptador é compatível com lentes de montagem EF e EFS, e há duas versões disponíveis para diferentes distâncias de backfocus (12.5 mm e 17.5 mm).

2. **Modelos Variados**: O design é oferecido em três modelos diferentes:
- **Modelo 1**: Combina o anel Canon, a câmara de filtro e o invólucro em uma única peça, mas requer suportes para impressão. Inclui uma opção com um suporte Vixen.
- **Modelo 2**: Permite a combinação de cores ao manter o invólucro separado, exigindo suportes para impressão.
- **Modelo 3**: O modelo original que pode ser impresso sem suportes, embora exija mais partes e colagens, oferecendo mais possibilidades de personalização.

3. **Montagem e Materiais**: O autor recomenda o uso de cola epóxi de dois componentes para unir as partes impressas. Um ponto a ser observado é o fenômeno do "pé de elefante", que pode ocorrer durante a impressão, causando alargamento das primeiras camadas. O autor sugere um chanfro de 70° na base das peças para minimizá-lo.

4. **Impressão**: As impressões devem ser feitas com PLA+ da Sunlu, com um preenchimento de 30% e um número adequado de perímetros (até 5 para partes que suportam pressão). As alturas de camada são ajustadas para garantir maior precisão nas roscas, que devem ser impressas a 0,12 mm.

5. **Documentação**: O autor disponibiliza um arquivo RAR contendo todos os arquivos STL, ilustrações e instruções organizadas por versões e modelos, facilitando a consulta.

### Conclusão

Este adaptador é uma excelente solução para astrônomos e fotógrafos que desejam integrar equipamentos de diferentes marcas. A modularidade dos modelos permite que cada usuário escolha o que melhor se adapta às suas necessidades, enquanto a atenção ao detalhe na montagem e impressão assegura um resultado final de qualidade. Com as instruções claras e as sugestões para a impressão, os usuários podem ter uma experiência de montagem satisfatória e bem-sucedida.
