Adaptadores DJI F450 para bracos de aluminio X525 de 0,5"

game

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Adaptadores DJI F450 para bracos de aluminio X525 de 0,5"

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

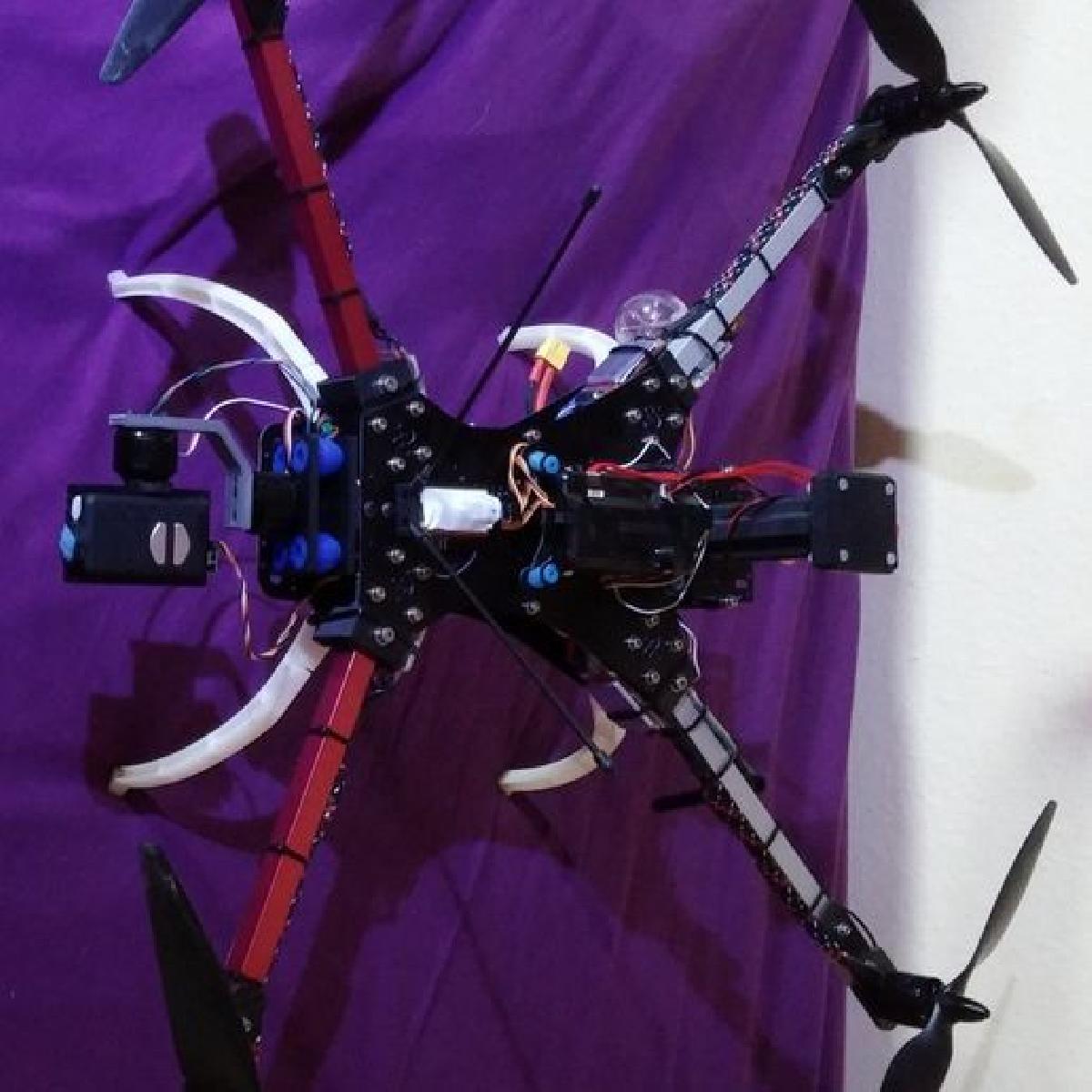

Adaptadores DJI F450 para bracos de aluminio X525 de 0,5" foi projetado para Impressora 3D. Aviso! Se voce estiver usando o tipo de pernas de pouso nas imagens (esquis de pouso DJI), use todos os quatro buracos para os parafusos! Dependendo da estrutura, pode ser necessario furar esses buracos. As pernas de pouso, caso contrario, agirao como uma alavanca ao pousar e eventualmente rasgarao os adaptadores. Isso tambem acontece nos bracos originais da DJI, mas nao tao rapidamente, pois sao moldados por injecao. ____________ Atualizacao 29.01.2015: Todas as versoes atualizadas. Desenhei minha propria parte traseira (nao mais tirada de outra fonte), tornando-a ligeiramente mais leve e facil de imprimir. Havera um teto de 1-2 camadas na abertura na parte traseira agora. Voce pode deixa-lo ou corta-lo, o principal objetivo e evitar o encolhimento do ABS no arco. Imprima com brim se voce ainda tiver problemas. Nao e necessario suporte. __________________ Atualizacao 23.01.2015: Versao estriada atualizada novamente com buracos ligeiramente maiores. Se o plastico subir para o buraco do parafuso da porca estriada, use uma broca de metal de 2mm para furar cuidadosamente o buraco novamente. Tente nao tocar na rosca metalica com isso e limpe regularmente a broca para permitir que transporte o plastico. Atualizacao 18.01.2015: Todos os modelos atualizados. Agora ha uma cobertura de 1-2 camadas no buraco interno de 4mm. Isso permitira que a impressora use ponte em vez de colocar um suporte dificil de remover no buraco quadrado. Assim, eles agora serao impressos sem suporte e terao uma superficie interna mais limpa. Coloque uma chave de fenda la e a camada se quebrara facilmente para abrir o buraco. Voce ainda pode precisar lixar um pouco os buracos quadrados dependendo da calibracao da sua impressora. Tambem adicionado: versao "Estriada" do braco sobressalente. Este se destina a ser usado com insercoes metalicas como estas: http://www.ebay.com/itm/251716998095 Derreta-os nos quatro buracos principais com um ferro de solda. Os dois buracos traseiros nao tem espaco para insercoes roscadas, pois eles apenas fornecem um suporte extra de qualquer forma. O voo de teste foi bem-sucedido, os adaptadores de braco funcionam bem. _______________________ Comprei uma bela estrutura do tipo "alienigena" que usa os bracos da DJI, mas nao gosto dos bracos de plastico por varias razoes. Entao, criei meus proprios adaptadores para se encaixar nos bracos da estrutura do quadricoptero X525 (0,5"/13mm), com base na parte traseira dos bracos F550 do dirkdirk. Ainda nao testado em voo devido ao tempo, mas eles parecem muito robustos e seguram o braco firmemente. O braco de aluminio e substituivel apenas soltando um parafuso, caso um esteja torto. "O sobressalente" se encaixa nos bracos clonados (http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=40663). "O original" deve se encaixar nos bracos originais do X525, que sao ligeiramente maiores em todas as dimensoes. No entanto, isso ainda nao foi testado. Imprimi-os em ABS, 50% de preenchimento, com brim (para evitar que a parte do laco mais fina se levante) e cortei com o Slic3r. O suporte e necessario ao redor do buraco M4. Os buracos para os parafusos sao propositalmente subdimensionados, para que um parafuso de metal corte sua propria rosca. A extremidade do adaptador ficara um pouco para fora das placas centrais, o que e praticamente inevitavel para dar ao braco suporte suficiente. Um parafuso M4 mantem o braco no lugar. Sera um pouco apertado, o que apenas aumenta a estabilidade. Requisitos por braco: 4x parafuso M3x10 (2x M3x10 e 2x M3x16 se voce quiser usar o trem de pouso da DJI conforme mostrado) 2x parafuso M3x12 2x porca M3 1x parafuso M4x35 (originalmente usei 30mm, mas preciso virar a porca de bloqueio) 1x porca de bloqueio M4 2x arruela M4 6x arruela M3
