Sobre o objeto 3D Adaptador para converter no break em controlador de luz de emergencia

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

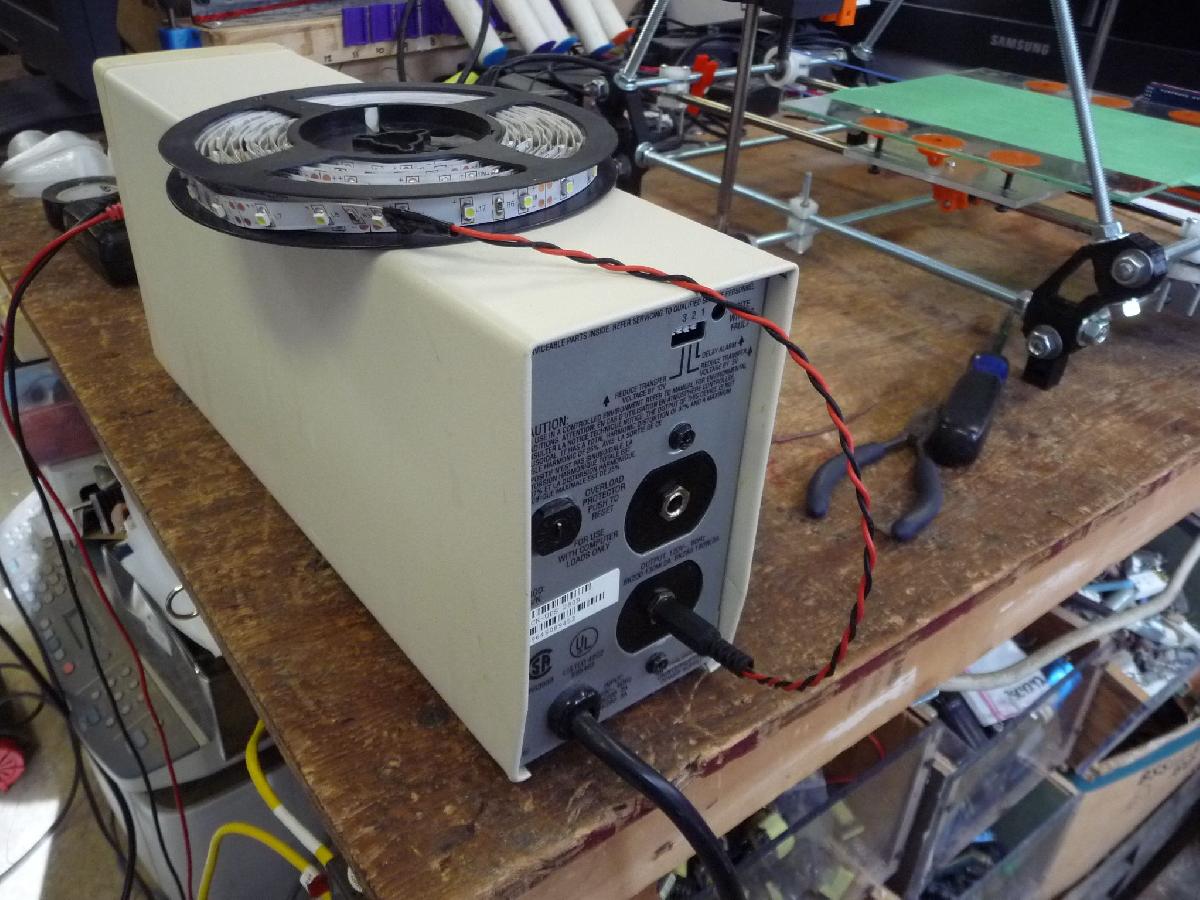

Adaptador para converter no break em controlador de luz de emergencia foi projetado para Impressora 3D. Este preenchimento faz parte da conversao de um pequeno UPS APC para operar luzes de falta de energia (elights) que se encaixa em dois conectores DC de montagem em painel que podem ser usados para conectar luzes LED de 12V de baixa potencia. Ei, voce se mata, a culpa e sua, ok? perigo alta tensao NAO, NAO VAI FUNCIONAR COMO UM UPS DEPOIS DISSO.passo 1) desligue o UPS (obvio)passo 2) desconecte o UPS (obvio)passo A (thread separada, voce pode fazer seu amigo fazer isso enquanto voce continua com os passos numerados) ) Comece a imprimir a coisa que veio com estas instrucoes.passo 3) vire, abra o compartimento da bateria, remova a bateria.passo 4) remova os 4 parafusos que seguram a tampa superior, remova a tampa.-- este e um espaco em branco para pessoas que nao ou nao conseguem ler grandes blocos de texto --passo 5) ha 6 parafusos na parte superior da placa de circuito que a seguram, remova-os.passo B ) remova os 2 parafusos na parte de tras do gabinete que seguram a saida de saida.passo 6) remova os 5 fios do transformador. (o passo 5.5 e pesquisar tudo sobre eletronica para que voce saiba como seguir estas instrucoes, incluindo saber o que e um transformador).passo 7) assista TV por um tempo (este passo e opcional)passo C) remova os fios preto e branco da saida de saida.passo 8) mova gentilmente a placa de circuito para o lado, ha um parafuso segurando a parte de tras do transformador, remova-o. passo 9) balance e puxe o transformador para tras, ele tem sua aba frontal presa sob o suporte da porta da bateria, geralmente saira. Descarte-o.passo D) solde fios de 20cm aos conectores DC, 16 gauge e um bom minimo, vermelho para o pino central e preto para o cilindro externo. passo 10) dessolde os fios que iam para a saida da placa de circuito, opcionalmente, voce tambem pode simplesmente corta-los bem perto da placa de circuito.passo E) crimp conectores push-on nos fios, cada fio preto recebe seu proprio conector de crimpagem, mas ambos os fios vermelhos vao para o mesmo conector.passo 11) parafuse os conectores DC na peca impressa, eles estao apertados, mas use a porca de qualquer maneira.passo 12) espere pelo outro cara.passo F) va pegar alguns salgadinhos (passo opcional)passo 13) dessolde o fusivel de 40A e substitua-o por algo como um fusivel de 5A ou 10A. (geralmente, uma fonte de alimentacao de computador tem um fusivel de 6.3A que tenho certeza de que voce pode fazer caber se tentar.)passo G) parafuse a placa do conector DC de volta na parte de tras do gabinete (de dentro), voce precisara de 2 parafusos 6-32, voce pode roubar 2 dos 4 parafusos que seguram a fonte de alimentacao do computador do outro cara, porque por que ela precisa de 4 parafusos para qualquer coisa????passo 14) conecte os conectores DC. Ha uma conexao pelo fusivel que voce acabou de substituir, os fios vermelhos vao para aquele. Cada um dos fios pretos (ele usou preto, certo!?) vai para os conectores de cada conjunto de transistores. passo 15) parafuse a placa de circuito de volta no gabinete.passo 16) coma salgadinhos, espere o outro cara terminar. Fique de olho nele, ele pode estar tentando roubar parafusos do seu computador.passo H) dessolde aquele pequeno, estupido, irritante zumbidor da placa de circuito, voce tambem pode usar a tecnica removido-com-alicates-grandes.passo G) solde os pinos 13-14 do IC7 (deve ser um 3524) tambem junte os pinos 11-12. (este passo bloqueia os fets quando a energia acaba) lembre-se ao contar os pinos que o chip esta de cabeca para baixo, verifique novamente os numeros dos pinos.passo 17) espere o outro cara terminar, coma salgadinhos.passo 18) parafuse a tampa do gabinete de voltapasso 19) reinstale a bateria.passo I) solde um conector DC macho em algumas luzes LED. positivo e o centro.passo 20) coma salgadinhos. espere pelo outro cara.passo 21) conecte as luzes LED.passo J) coma salgadinhos. (este e o melhor do threading)passo 22) ligue o UPSpasso 23) conecte o UPS brevemente, depois desconecte, as luzes devem acender.passo 23.5) va para o thingverse e clique em Eu fiz um! numero da coisa 2798705passo 24) conecte o ups, espere pela falta de energia.
