Sobre o objeto 3D Adaptador ISDT C4 4x 18650

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

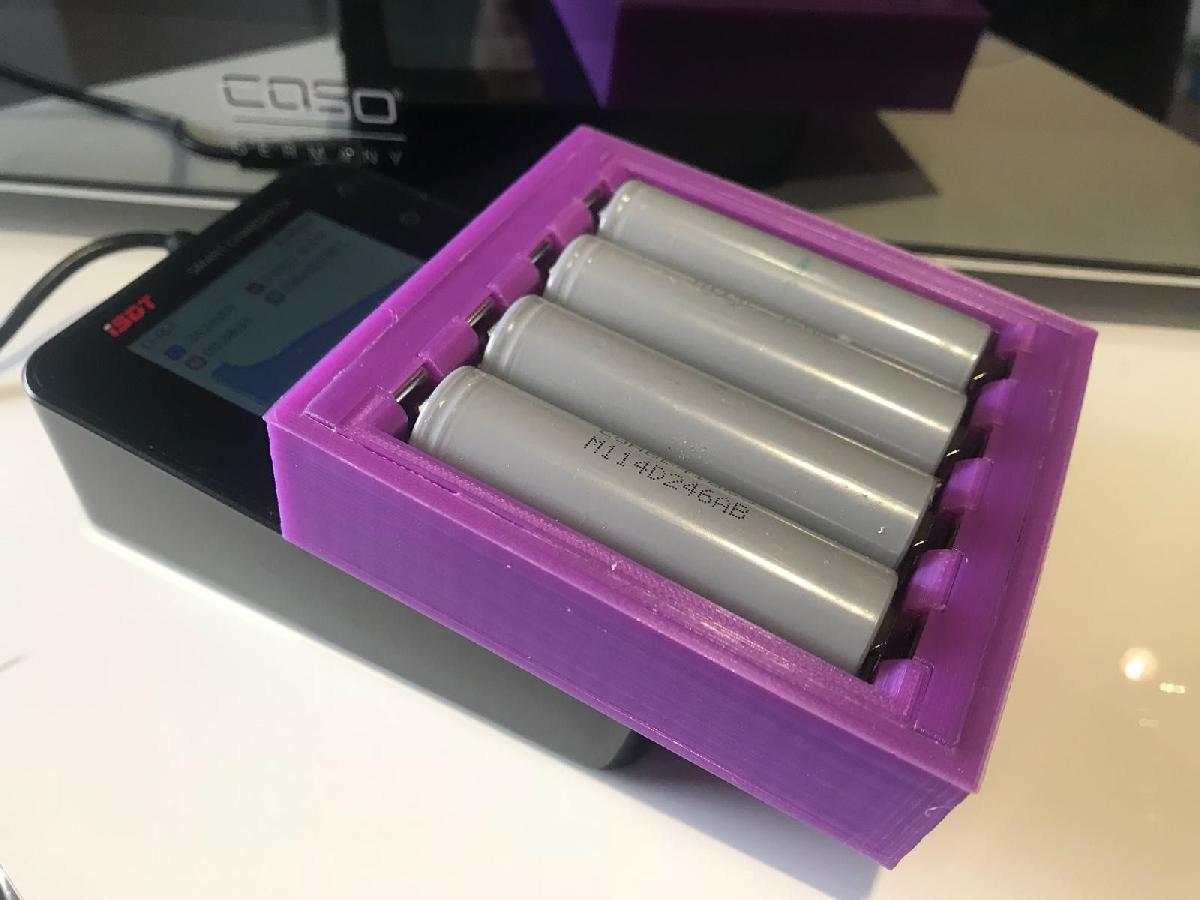

Adaptador ISDT C4 4x 18650 foi projetado para Impressora 3D. Um adaptador para 4 celulas 18650 em vez de 2 em paralelo para carregar / analisar.Somente o adaptador requer material de suporte...No entanto, o limite de seguranca para a capacidade de carga deve ser desativado, uma vez que no maximo 2000mAh sao carregados nesses slots devido ao tamanho normal previsto para esse fim.Perfeito para lidar com maiores quantidades de baterias e, apesar das perdas de desempenho, quase duas vezes mais rapido do que com 2 slots...Carregar atraves desses slots e possivel com no maximo 1x1,5A ou 4x1,5A, descarregar com 1x1A 2-3x0,8A 4x-0,65A infelizmente e o maximo que o dispositivo consegue fazer!!!Eu tentei conectar 6x em paralelo, mas o dispositivo nao e adequado para isso.Infelizmente, tive que substituir as molas no meu caso, pois elas tinham uma resistencia interna muito alta e aqueciam, com molas adequadas, certamente e possivel, eu entao pedi os seguintes contatos => Keystone 209(https://www.conrad.de/de/keystone-209-einzelkontakt-1-mignon-aa-a-cr-2-cr-123-steckmontage-b-x-h-792-mm-x-1209-mm-651022.html),para nao DE/EU(https://www.digikey.com/product-detail/en/keystone-electronics/209/36-209-ND/151583)caso contrario, adicionei um arquivo em branco para acomodar seus proprios contatos...Para seu uso, eu apenas peguei parafusos M3 com porcas e os lixeis planos apos apertar na pedra de afiar e depois polidos com papel de lixa
