Adaptador Flash para MCU Atmel ATMega para ATMega168/ATmega328
Engenhoca
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Adaptador Flash para MCU Atmel ATMega para ATMega168/ATmega328
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

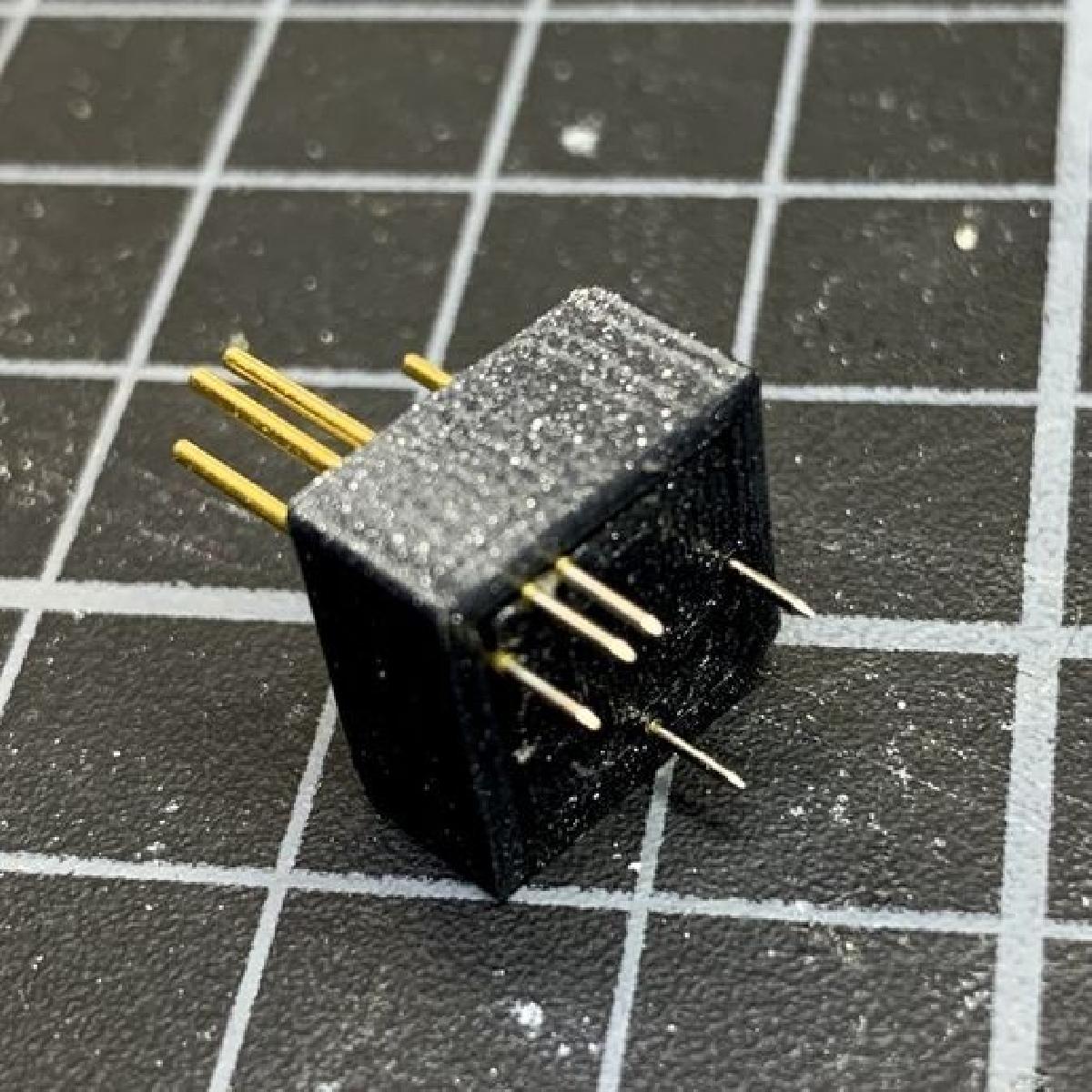

Adaptador Flash para MCU Atmel ATMega para ATMega168/ATmega328 foi projetado para Impressora 3D. Atualizacao 1º de abril de 2020: Novo design usando duas partes para montagem mais facil Este adaptador permite que voce grave um chip MCU ATMega baseado no encapsulamento TQFP-32 (como ATMega168 ou ATMega328) diretamente enquanto esta soldado a placa. Os pinos necessarios sao deixados de fora; consulte a imagem para o mapeamento dos pinos para conectar os fios corretamente com o seu programador. Normalmente, isso e utilizado pela comunidade de radio controle para reprogramar seus ESCs (controladores de velocidade) com um firmware alternativo como SimonK para helicopteros, drones, mas tambem para todos os outros tipos de modelos. Os furos no adaptador sao quadrados de 0,5 x 0,5 mm - um fio de 0,5 mm ou um pino pogo de 0,5 mm deve se encaixar bem se sua impressora estiver bem calibrada; caso contrario, use uma broca ou pequenos pregos de latao para ajusta-los. Em seguida, solte os cabos aos fios e conecte-os ao seu programador USBasp (por favor, consulte o mapeamento de pinos anexado que deve ser o mesmo para o seu programador).
