Sobre o objeto 3D Adaptador de ventilador extrator de fumaca de solda de teto 250mm Clipsal AirFlow CE250

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

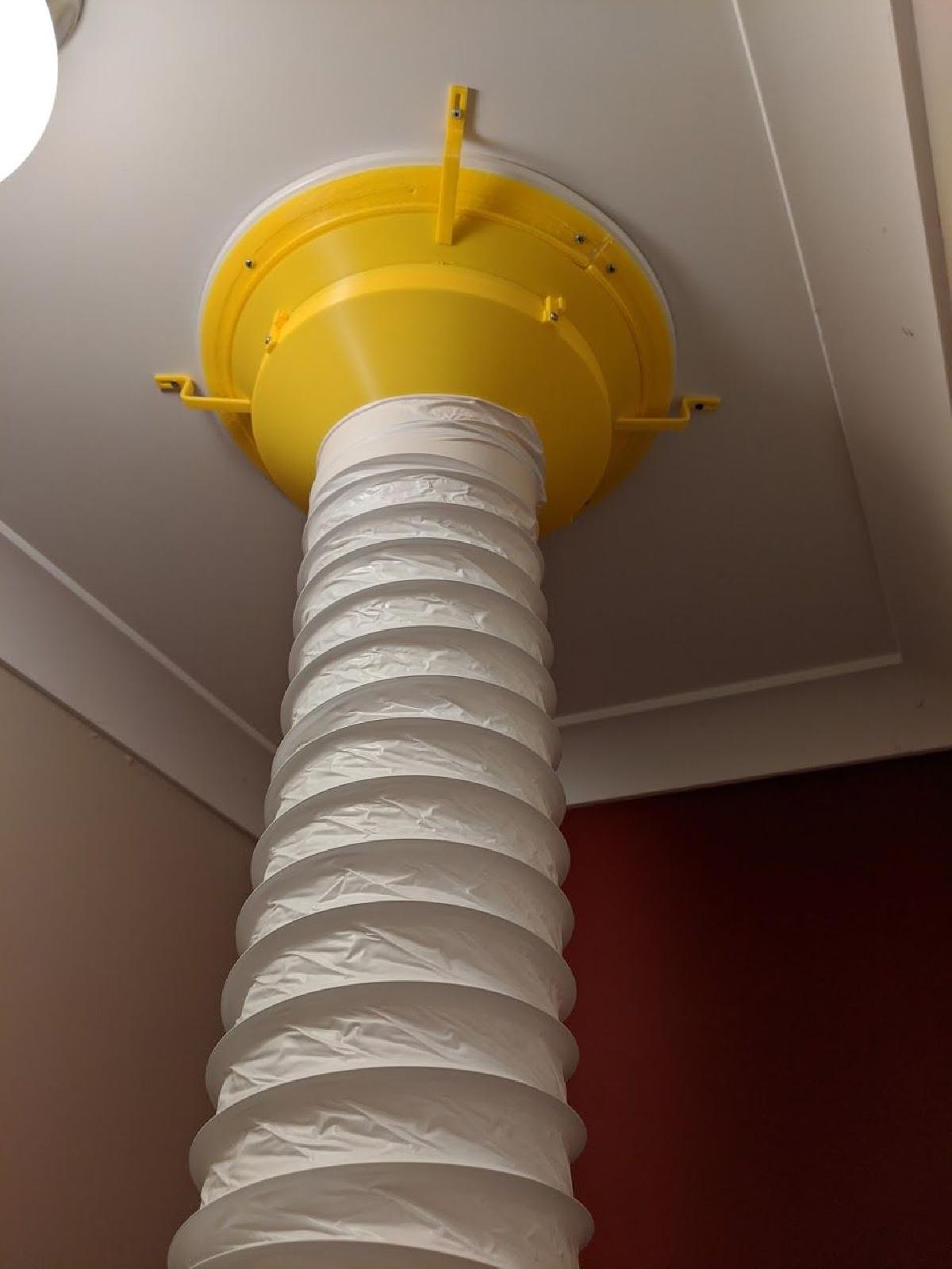

Adaptador de ventilador extrator de fumaca de solda de teto 250mm Clipsal AirFlow CE250 foi projetado para Impressora 3D. Adaptador para conectar um duto flexivel removivel de 150 mm a um Extrator de Teto de 250 mm para remover fumaca de solda / fluxo.desenhado para ser impresso em uma CR-10S PRO, entao um tamanho de cama de 300X300por causa do tamanho do BaseCoverRetainer, eu tive que dividi-lo em 2 para caber na cama, depois colar esses diretamente na Base.tambem desenhei o WallRetainer para segurar a Base diretamente, ja que nao tinha certeza se a supercola seria forte o suficiente. Nao se pode ser muito cauteloso...usando 4 X Wall Retainer, mas voce tambem pode nao usa-los ou usar mais deles...usando parafusos de chapa de metal de 9 mm 4G na grelha de plastico de fluxo de arO cano do teto e um Clipsal AirFlow CE250https://www.clipsal.com/products/detail?CatNo=CE250inicialmente projetado para ter uma esponja de borracha EPDM de 5 - 6 mm para melhorar a vedacao, mas a vedacao estava muito boa como esta, entao nao coloquei nenhuma vedacao de borracha entre a base e o adaptador de 150 mm. usando o Hook-1.5mmcertifique-se de que os ganchos estejam dispostos planos na cama para aumentar a resistencia.Os ganchos estao usando parafusos M3 X 10mm. A base ja possui furos M3 pre-rosqueados.Duto flexivel de PVC de 150 mm utilizadohttps://www.bunnings.com.au/blauberg-150mm-x-5m-pvc-duct_p4420308adaptador anti-draft / para stopper de retrocesso esta disponivel (31/05/2020)https://www.thingiverse.com/thing:4411669tambem irei projetar um adaptador de 150 mm para 75 mm para o tubo de exaustao de fumaca flexivel quando eu obtiverhttps://www.aliexpress.com/item/4000044513445.htmlPipa de Exaustao de Fumaca Flexivel Bamboo OD75 ID68 e Adaptador de Duto de 150 mm esta disponivel (20/08/2020)https://www.thingiverse.com/thing:4574749Arquivos de design do FreeCAD incluidos,trabalho de oficina de fixadores necessario.
