Sobre o objeto 3D Adaptador de suporte para motocicleta Garmin Nuvi 14xx

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

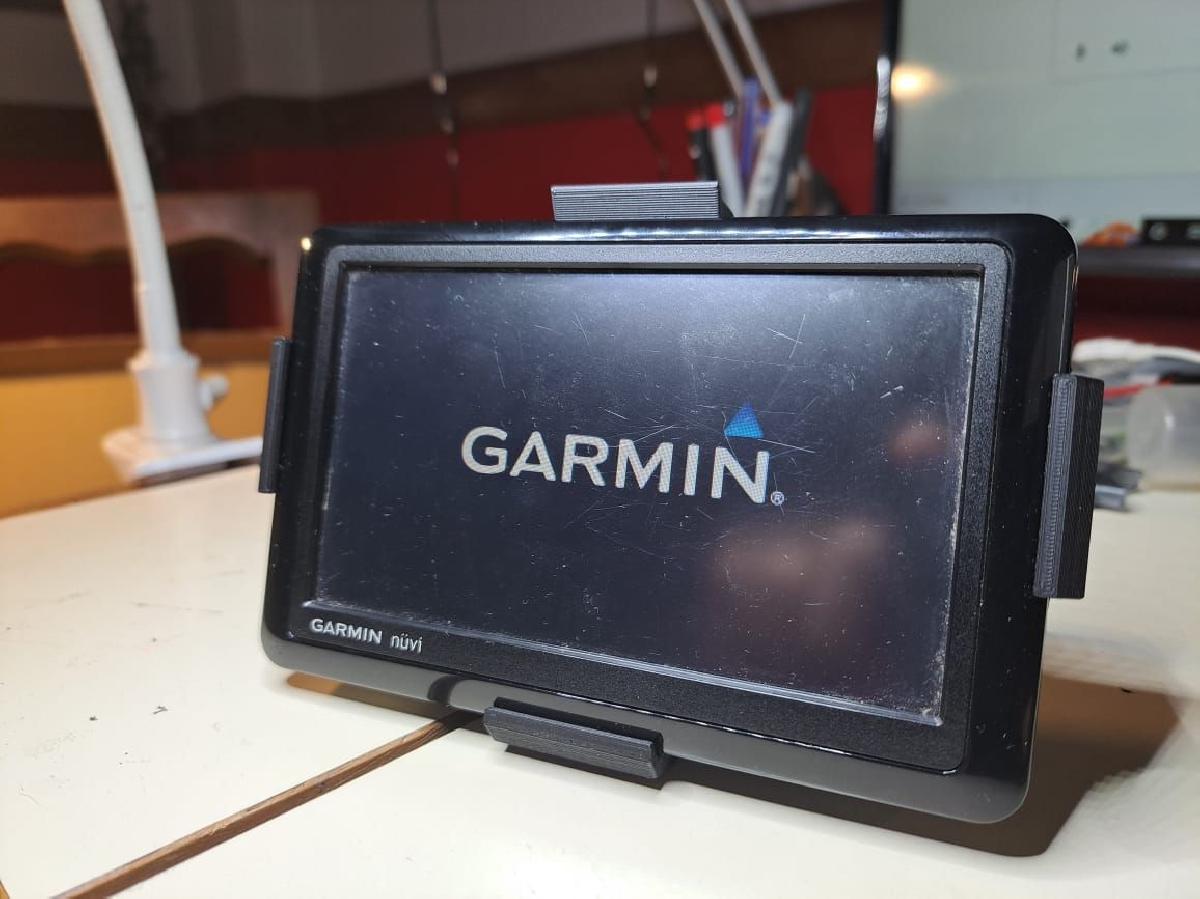

Adaptador de suporte para motocicleta Garmin Nuvi 14xx foi projetado para Impressora 3D. Este design foi feito para permitir que um Garmin Nuvi 14xx seja montado em um suporte para celular Samurai Warrior.O suporte utiliza uma abordagem de prensa para prenderum celular comum de forma segura.Mas meu Nuvi e bastante grosso, dobrando a espessura de um celular tipico, entao o suportemal consegue segura-lo. Embora nunca tenha se soltado durante alguns testes de estrada que fiz, achei melhor projetar um complemento para permitir um agarre perfeito.Minha solucao consiste em 3 pecas:Duas delas sao parte do suporte do Nuvi propriamente dito: Um suporte vertical, que se encaixa nos orificios de bloqueio do Nuvi. Um suporte horizontal para proporcionar um agarre adicional.A terceira parte, o celular ficticio, tem 4 opcoes que diferem em tamanho, peso, tempo de impressao,etc. Para esta peca em particular, voce pode escolher qualquer versao que se adapte melhor ao seu suporte para celular. Para o Samurai Warrior, descobri que a menor e suficiente, mas outras opcoes seriam melhores para outros tipos de suportes para celular. As pecas sao finalmente unidas por meio de 2 parafusos, arruelas e porcas. Eu useiM3, mas voce pode trocar por qualquer outro tipo de rosca semelhante que desejar. O chanfro da arruela e generoso, entao voce pode colocar arruelas grandes e planas, e uma de bloqueio tambem.Estou postando o arquivo .skp do SketchUp para que voce possa fazer ajustes ou modificacoes, se precisar.Se nao, use o .stl diretamente. Atencao: este arquivo esta em uma escala de 100:1!Imprimi as pecas usando PLA 3D Fila com nozzle de 0.4 mm, com 50% de preenchimento. Eu usei suporte, tocando apenas na base de impressao.

Baixar

O modelo 3D intitulado "Adaptador de suporte para motocicleta Garmin Nuvi 14xx" é uma solução prática e personalizada para quem deseja montar um GPS Garmin Nuvi 14xx em um suporte de celular conhecido como Samurai Warrior. Esse projeto é bastante interessante, pois leva em consideração as especificidades do dispositivo, como sua espessura maior em comparação com celulares convencionais.

**Estrutura do Design:**
O adaptador é composto por três peças principais:

1. **Suporte Vertical:** Essa parte se encaixa nas soquetes de bloqueio do Garmin Nuvi, proporcionando um ponto de fixação seguro.
2. **Suporte Horizontal:** Destinada a oferecer uma pegada adicional, garantindo que o GPS permaneça firme durante o uso.
3. **Celular Fictício:** Esta peça mimetiza um celular comum e está disponível em quatro variações, que diferem em tamanho, peso e tempo de impressão. Isso permite que o usuário escolha a versão que melhor se adapta ao seu suporte específico.

**Detalhes de Montagem:**
As peças do adaptador são unidas utilizando dois parafusos, arruelas e porcas. O autor recomenda o uso de parafusos de rosca M3, mas também é sugerido que o usuário experimente outros tipos de rosca semelhantes. O design da arruela foi pensado para acomodar arruelas maiores e de bloqueio, oferecendo uma maior flexibilidade na montagem.

**Impressão 3D:**
Para imprimir as peças, o autor utilizou PLA com um bico de 0,4 mm e 50% de preenchimento, com suporte apenas na base de construção. Um ponto importante a ser observado é que o arquivo está em uma escala de 100:1, o que significa que pode ser necessário ajustar a escala antes da impressão se o usuário optar por usar o arquivo .stl diretamente.

**Ajustes e Personalização:**
O autor disponibiliza o arquivo .skp do SketchUp, permitindo que usuários realizem modificações, caso desejem personalizar o design ainda mais. Essa flexibilidade é um grande atrativo para os usuários que podem precisar de adaptações específicas para diferentes condições ou preferências.

**Conclusão:**
Esse modelo é um exemplo excelente de design sob demanda que atende às necessidades específicas de usuários de GPS em motocicletas. A combinação de um suporte robusto e a possibilidade de ajuste para diferentes tamanhos de suporte de celular oferece uma solução funcional e segura para a montagem do Garmin Nuvi 14xx. O projeto não apenas melhora a experiência de uso, mas também demonstra as possibilidades criativas que a impressão 3D pode oferecer.
