Sobre o objeto 3D Adaptador de Suporte para Filamento

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

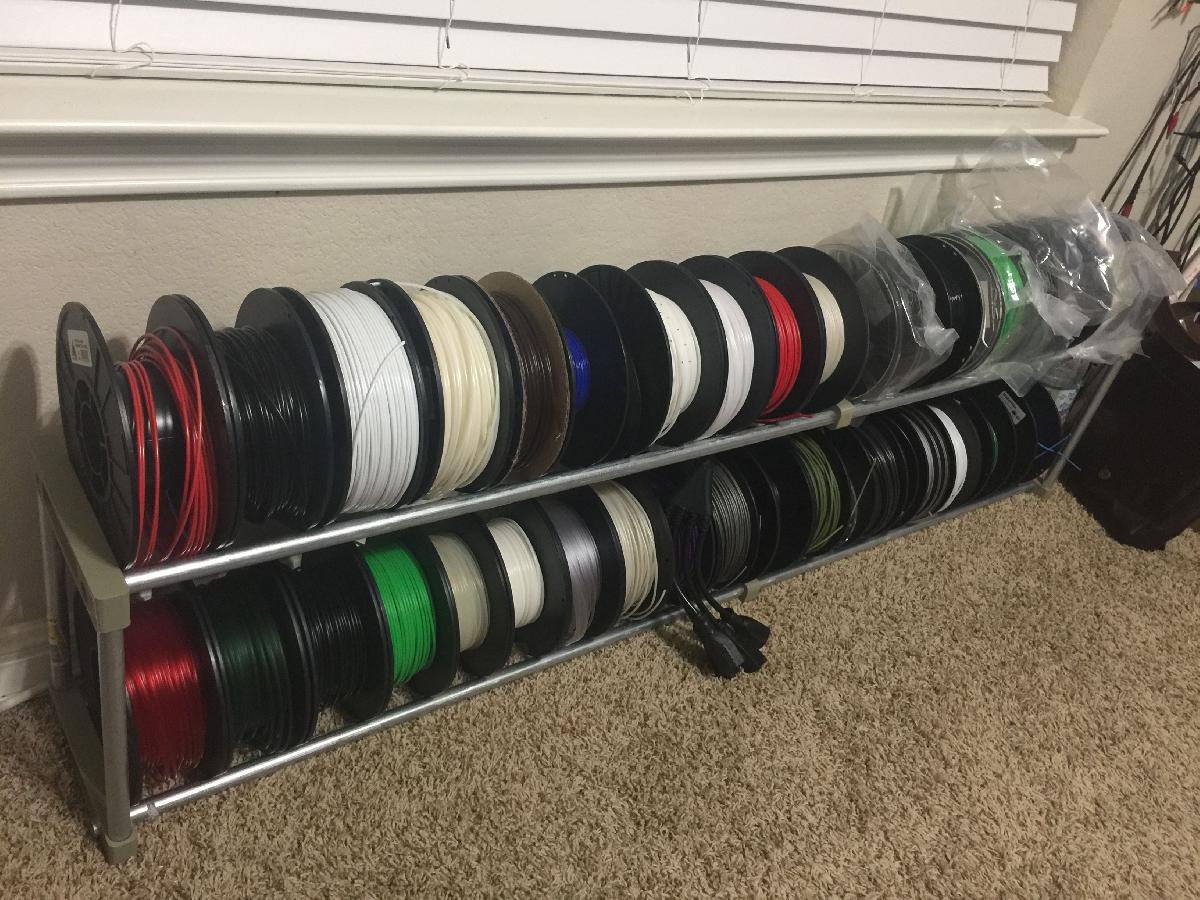

Adaptador de Suporte para Filamento foi projetado para Impressora 3D. Meu filho e eu fizemos essa peca para o suporte de filamento depois de ver uma coisa similar feita por supinemonkey. Nos adoramos o uso de Conduite EMT de 1/2", mas nao queriamos montar os pesados carreteis na parede. Em vez disso, projetamos uma peca 3D semelhante que ficaria no chao. As pecas sao simetricas para suportar duas prateleiras, basta imprimir 4. Esse suporte e rigido e parece suportar bem a carga. Embora pareca que o suporte de cima esta curvando na foto, nao vejo nenhuma curvatura significativa. Voce pode imprimir dois adaptadores extras para colocar suportes no meio ou encurtar o suporte se nao precisar de tanto espaco. Este suporte tem 5' de comprimento e, como voce pode ver, suporta uma grande carga de filamento. Lista de Pecas: (copiado de Supinemonkey) 5 comprimentos de 5' de Conduite EMT de 1/2".. $2,34*4 4 adaptadores impressos em 3D Instrucoes: Imprima 4 desses adaptadores. Corte um dos tubos de conduite em 4 secoes de 1' para usar como barras verticais. Voce pode tentar menos de 1', pois ha bastante espaco. Os furos do tubo vertical sao muito apertados e requererao alguma limpeza se forem usados suportes. Mesmo apos a limpeza, usei uma pistola de ar quente para amolecer o PLA 3D Fila e fazer o encaixe ficar bem justo, nao tenho certeza se isso e absolutamente necessario, mas gosto do resultado rigido.

Baixar

O "Adaptador de Suporte para Filamento" é um projeto inovador e prático, desenvolvido para oferecer uma solução eficiente para a armazenagem de filamentos de impressoras 3D. A ideia surgiu a partir da observação de um design semelhante e foi adaptada para atender às necessidades específicas dos criadores. Aqui estão alguns detalhes importantes sobre este projeto:

### Descrição do Projeto

Este adaptador é projetado para ser usado com conduites EMT de 1/2", criando uma estrutura robusta que pode ser posicionada no chão, evitando a necessidade de fixar os pesados carretéis na parede. A peça é simétrica e, para montá-la, são necessários quatro adaptadores impressos em 3D.

### Estrutura e Design

- **Comprimento**: O suporte tem 1,50 m de comprimento, permitindo armazenar uma grande quantidade de filamento.
- **Carga Suportada**: É projetado para suportar uma carga significativa, com o autor relatando que mesmo que a prateleira pareça curvar na imagem, não há deformidades visíveis relevantes.

### Materiais Necessários

- **Conduite EMT de 1/2"**: Serão necessários 5 tubos de 1,50 m para montar as barras verticais e horizontais do suporte.
- **Adaptadores Impressos em 3D**: Serão necessários 4 adaptadores, que são a essência do projeto.

### Instruções de Montagem

1. **Impressão**: Imprima 4 adaptadores com uma impressora 3D.
2. **Corte do Conduite**: Corte um dos tubos de conduite em 4 seções de 1 m para usar como barras verticais. Ajustes podem ser feitos dependendo da necessidade de espaço.
3. **Ajuste dos Furos**: O encaixe dos tubos verticais é apertado, possivelmente exigindo um pouco de limpeza ou ajuste. O autor menciona o uso de uma pistola de ar quente para amolecer o PLA e garantir um encaixe firme.

### Considerações Finais

Este adaptador é uma excelente solução para quem busca uma forma de otimizar o espaço de armazenamento de filamentos, especialmente para aqueles que não desejam montar suportes na parede. Além disso, a possibilidade de imprimir adaptadores adicionais para suportes intermediários ou encurtar o suporte oferece flexibilidade e personalização ao projeto.

Em resumo, o "Adaptador de Suporte para Filamento" é um projeto funcional e acessível, que combina a criatividade e a praticidade em um design que pode ser facilmente reproduzido por entusiastas da impressão 3D.
