Adaptador de Montagem E da Sony para Montagem EF da Canon

camera

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Adaptador de Montagem E da Sony para Montagem EF da Canon

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

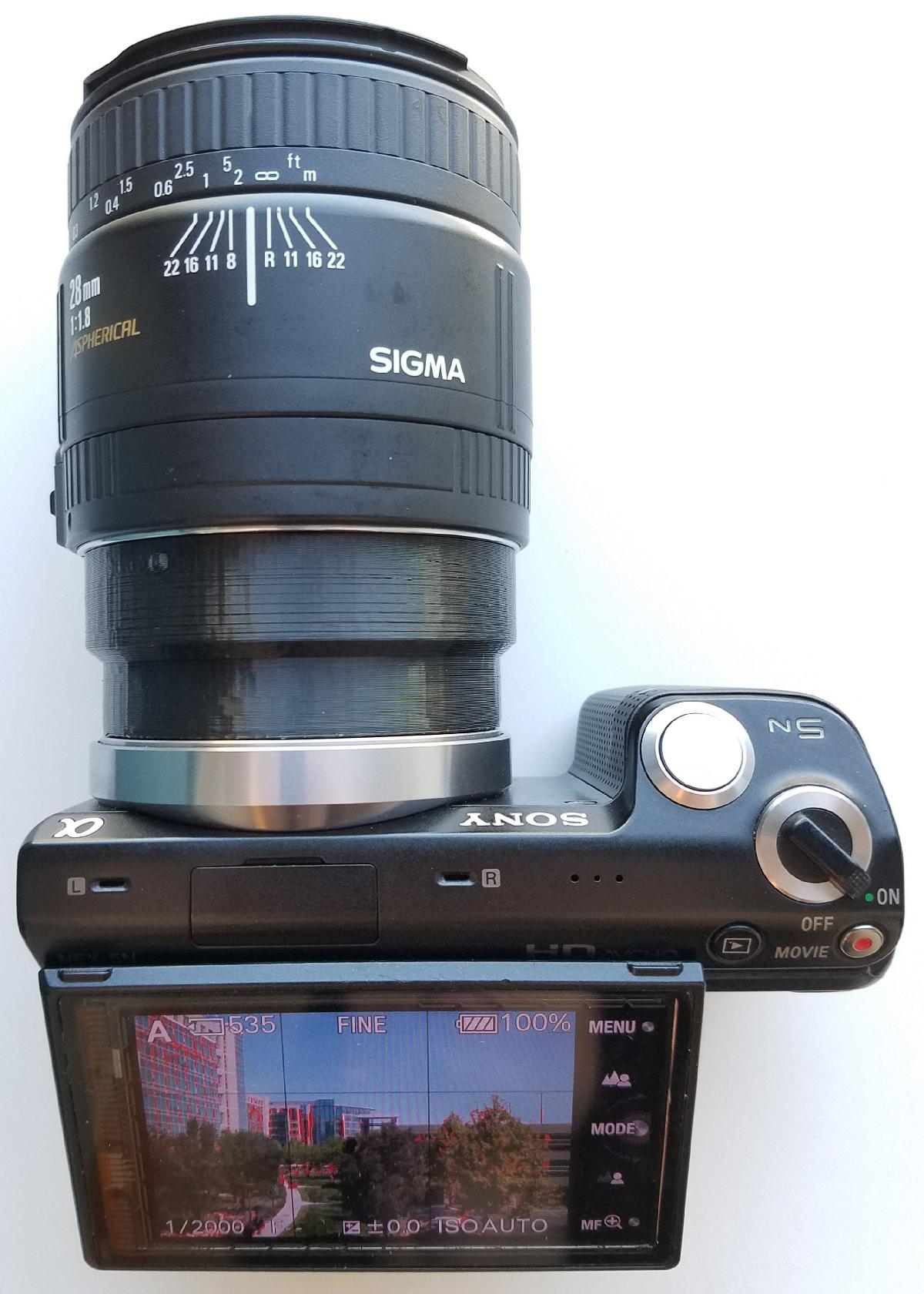

Adaptador de Montagem E da Sony para Montagem EF da Canon foi projetado para Impressora 3D. Adaptador de montagem Sony NEX/E para montagem Canon EF. Isso permite o uso de lentes Canon EF/EF-S em um corpo Sony NEX (ou outro corpo com montagem E da Sony). A distancia de flancha a flancha deste adaptador e tecnicamente de 25,4 mm, mas conforme impresso no meu Makerbot Replicator 2, e apenas ligeiramente de 26 mm, permitindo foco infinito sem margem. Voce pode precisar ajustar a escala Z para cima/baixo em cerca de 1% para faze-lo funcionar com sua impressora. Para referencia, a distancia focal da flancha da montagem E da Sony e de 18 mm, e a montagem Canon EF e de 44 mm, resultando em uma distancia de 26 mm de flancha a flancha para o adaptador.

Baixar

O arquivo 3D intitulado "Adaptador de Montagem E da Sony para Montagem EF da Canon" é um projeto interessante para fotógrafos e videomakers que utilizam corpos de câmeras com montagem E da Sony e desejam aproveitar suas lentes Canon EF ou EF-S.

### Características do Adaptador

1. **Compatibilidade**: O adaptador foi projetado para conectar lentes Canon EF/EF-S a câmeras Sony NEX e outros modelos com montagem E, ampliando a versatilidade do sistema de lentes.

2. **Dimensões**: A distância da flange a flange é uma consideração crucial na construção de adaptadores de lente. Para este modelo, a distância técnica é de 25,4 mm, mas por conta do processo de impressão, a medida real pode resultar em apenas 26 mm. Essa diferença sutil é suficiente para assegurar que os usuários possam focar em infinito, o que é vital em muitas aplicações fotográficas e cinematográficas.

3. **Ajustes Necessários**: O autor menciona que pode ser necessário ajustar a escala do eixo Z em cerca de 1% para adequar o adaptador à impressora 3D utilizada, o que é uma prática comum quando se imprime peças com tolerâncias críticas. Isso ajuda a garantir que o adaptador funcione corretamente e que as lentes se encaixem de maneira apropriada.

4. **Especificações Técnicas**: É importante notar as distâncias de flange: a montagem E da Sony tem uma distância de flange de 18 mm, enquanto a montagem Canon EF tem 44 mm. Com isso, o projeto do adaptador leva em consideração a diferença de 26 mm, que é uma consideração importante para obter um desempenho ideal em termos de foco e qualidade de imagem.

### Considerações para Impressão

- **Material**: A escolha do material de impressão pode influenciar a durabilidade do adaptador. Materiais como PLA ou PETG são comumente usados devido à sua facilidade de impressão, mas deve-se considerar a resistência térmica e mecânica, especialmente se usado em ambientes variáveis.

- **Acabamento**: Dependendo da impressora 3D utilizada, o acabamento da peça impresso pode afetar o ajuste. Pode ser necessário fazer um pequeno polimento ou ajuste manual, dependendo da precisão da impressora.

- **Testes**: Após a impressão, recomenda-se testar o adaptador com diferentes lentes e câmeras para garantir que não haja problemas de vignetting ou limitações de foco.

### Conclusão

Em suma, o "Adaptador de Montagem E da Sony para Montagem EF da Canon" é uma solução prática para quem deseja expandir seu arsenal de lentes e maximizar o investimento em equipamentos fotográficos. Com algumas considerações e ajustes, este modelo pode ser uma adição valiosa ao kit de qualquer fotógrafo ou cineasta que utilize sistemas de montagem E da Sony.
