Adaptador de Modulo Analogico Fatshark para Goggles DJI FPV URUAV v2 e Estojo de Montagem

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Adaptador de Modulo Analogico Fatshark para Goggles DJI FPV URUAV v2 e Estojo de Montagem

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

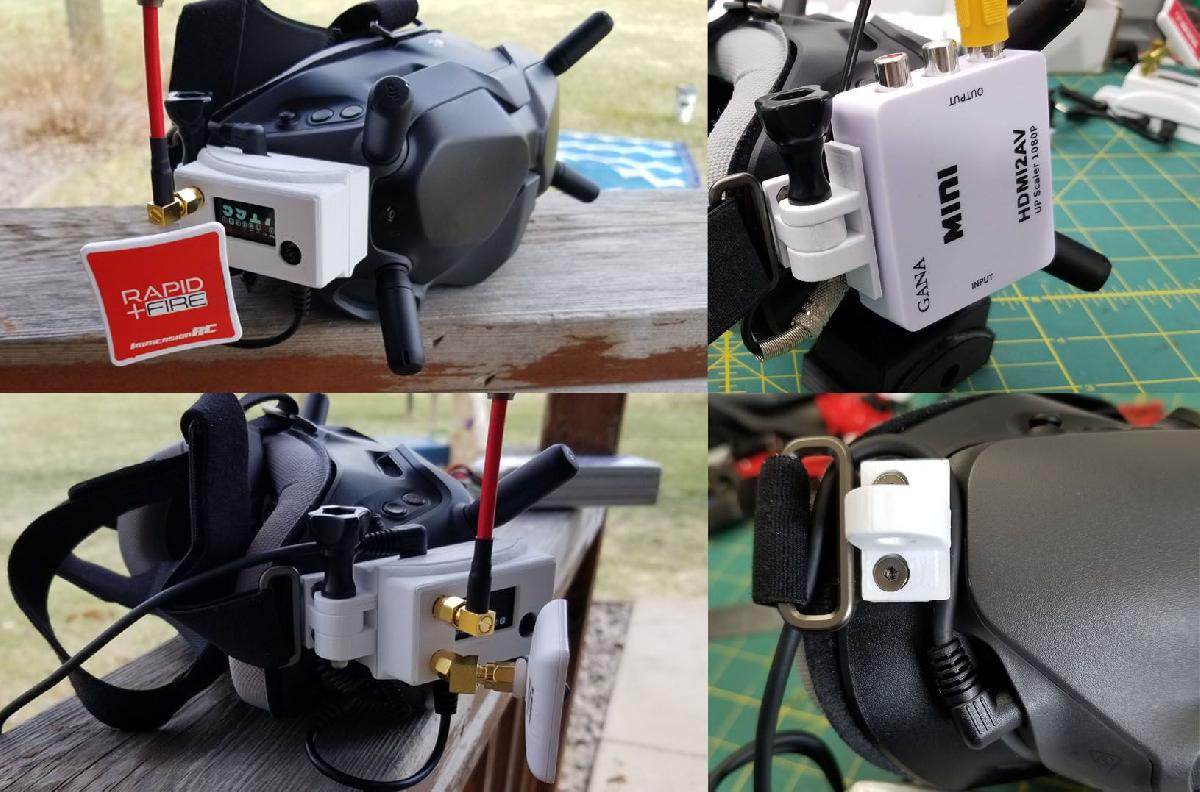

Adaptador de Modulo Analogico Fatshark para Goggles DJI FPV URUAV v2 e Estojo de Montagem foi projetado para Impressora 3D. Tl:drEste e um caso para montar o adaptador do modulo analogico URUAV v2 nos oculos DJI FPV. O unico hardware adicional necessario e um parafuso e uma porca GoPro. Voce pode usar um parafuso padrao M5x20 e uma porca M5 se nao tiver itens da GoPro por perto.Eu tambem sugiro fortemente remover o interruptor da placa URUAV v2 e apenas conectar os dois buracos inferiores. Ja vi muitos desses tipos de interruptores estragarem com o tempo. AQUI ESTA UM VIDEO SOBRE ISSO: https://www.youtube.com/watch?v=1CvN6ZHPtUQAtualizacoes5/5/2020 - Adicionado link do video27/4/2020 - Adicionada capa do True-D com 3 botoes26/4/2020 - Adicionada capa do Eachine Pro58Outras Coisas InteressantesA parte que se conecta aos oculos tambem possui um recurso de angulo de 45 graus para ser usada como um esconderijo de fios ao usar apenas digital.Tambem incluida esta uma parte opcional que voce pode imprimir para segurar algo como um adaptador HDMI para AV ou um adaptador de modulo diferente.Descricoes dos ArquivosMontagem Lateral dos Oculos.stl – Esta e a parte que se conecta aos oculos onde a fita da cabeca e aparafusada.Base do Modulo.stl – Esta e a base onde os componentes vao e a capa se encaixa.Capa do Modulo - Rapidfire com furos.stl – Capa para o modulo Rapidfire Fat Shark com os furos iconicos.Capa do Modulo - Rapidfire sem furos.stl – Capa para Rapidfire sem furos.Montagem do Adaptador HDMI.stl – Esta e uma parte opcional que voce pode montar algo como um modulo HDMI para A/V.Nao Testado & Necessita Suportes - Capa do Modulo - Eachine Pro 58.stl - Uma capa completamente nao testada para o modulo Eachine Pro 58.Nao Testado - Capa do Modulo - True-D 3 botoes.stl - nao e exatamente nao testado mais, porque Xzatx postou uma versao! Esta e para a versao de 3 botoes do Modulo True-D.Anotacoes de DesenvolvimentoEmbora o mod interno seja a maneira mais limpa de fazer isso, nao estou pronto para abrir meus oculos ainda. Ja vi algumas pessoas tendo problemas com seus botoes, entao nao quero comprometer minha garantia. Uma vez que ela acabar, provavelmente vou optar pelo mod interno.Tive uma solucao decente com abracadeiras e fita, mas parecia meio improvisada. Entao, peguei a montagem https://themakerboyz.com/. Embora eu tenha gostado da aparencia, era pesadissima e colocava o modulo muito longe dos oculos. Entao voltei para a abracadeira e fita.Entao encontrei o caso de montagem do victorfxt https://www.thingiverse.com/thing:4122738 e embora eu tenha gostado da ideia, tive alguns problemas com isso. Primeiro, era para a placa adaptadora V1 URUAV. Em segundo lugar, era desnecessariamente volumoso e pesado. E por ultimo, algumas das geometrias eram muito organicas e nao queriam imprimir bem para mim. Entao, usei isso como inspiracao e redesenhei tudo.Grande agradecimento a robthomson e suas capas de adaptador Dock King https://www.thingiverse.com/thing:3088511. Se houver outra capa de modulo que voce gostaria de ver, e so me avisar. Se voce conseguir encontrar uma capa que e usada para o Dock King para o seu modulo, posso corta-la super rapido para isso.Tentei deixar espaco suficiente para todas as interfaces, mas ao mesmo tempo manter a capa bem ajustada. Voce pode precisar adicionar um pouco de cola quente para manter a capa no lugar. Apenas uma dica legal: o alcool desnaturado descola e solta a cola quente, tornando super facil de remover depois!Me avise se estas estiverem muito apertadas para voce, posso enviar uma versao com tolerancias maiores.
