Adaptador de Lente de Camera Raspberry Pi

camera

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Adaptador de Lente de Camera Raspberry Pi

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

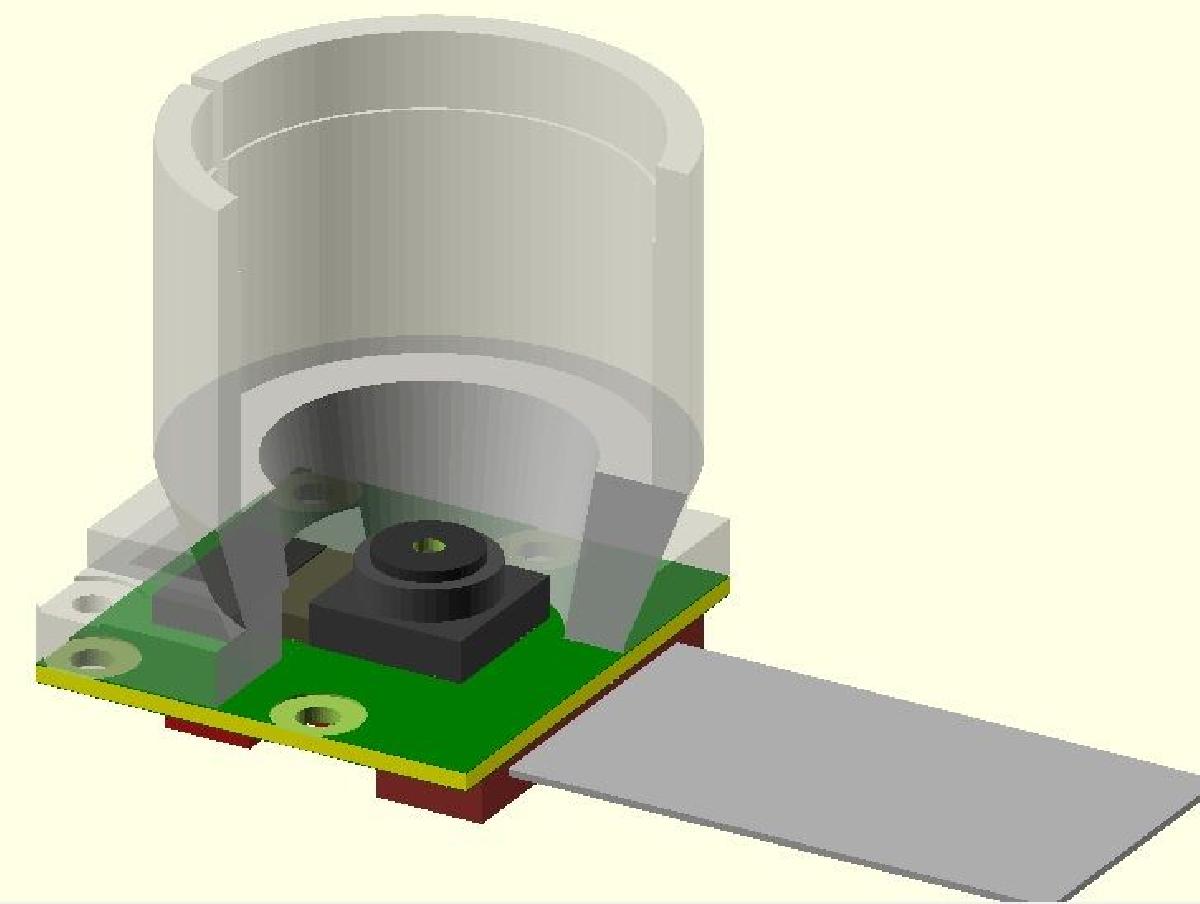

Adaptador de Lente de Camera Raspberry Pi foi projetado para Impressora 3D. Suporte que monta a lente objetiva do microscopio (invertida) na placa da camera Raspberry Pi v2.1. Conecta-se a PCB com 4 parafusos M2 + porcas. O arquivo OpenSCAD pode ser modificado para outras lentes objetivas. Esta se encaixa em uma objetiva 4x da AmScope que atua como uma teleobjetiva longa na camera RPi (equivalente a 250 mm em uma SLR de quadro completo). ATUALIZACAO: adicionado parte opcional; um anel de montagem com bolso para capturar uma porca hexagonal 1/4-20, para aceitar um suporte de tripe de camera padrao. O teste de resolucao (padrao de anel) acima e um recorte 1:1 da imagem da camera de 8 Mpixel, mostrando um alvo medindo 18 cm entre as marcas T a uma distancia de 9,6 m. Eu calculo que esta lente tem f=27 mm e HFOV ~ 8 graus neste sensor. Voce precisa remover a lente de fabrica primeiro, para que o sensor fique descoberto. Voce pode usar uma das ferramentas de lente para quebrar a cola na rosca da lente; ou http://www.thingiverse.com/thing:1557754 ou http://www.thingiverse.com/thing:1574661 ATUALIZACAO: Para quem precisa de uma lente longa para a camera RPi v2, agora recomendo que voce considere imprimir este suporte adaptador M12 http://www.thingiverse.com/thing:1963856 para uso com uma lente M12, como http://www.ebay.com/itm/282167088666 que eu descobri que tem boa qualidade de imagem. Talvez melhor do que a objetiva de microscopio usada aqui.
