Adaptador de Ferramenta Rotativa Wolfcraft 4800 Suporte de Broca

Máquinas-ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Adaptador de Ferramenta Rotativa Wolfcraft 4800 Suporte de Broca

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

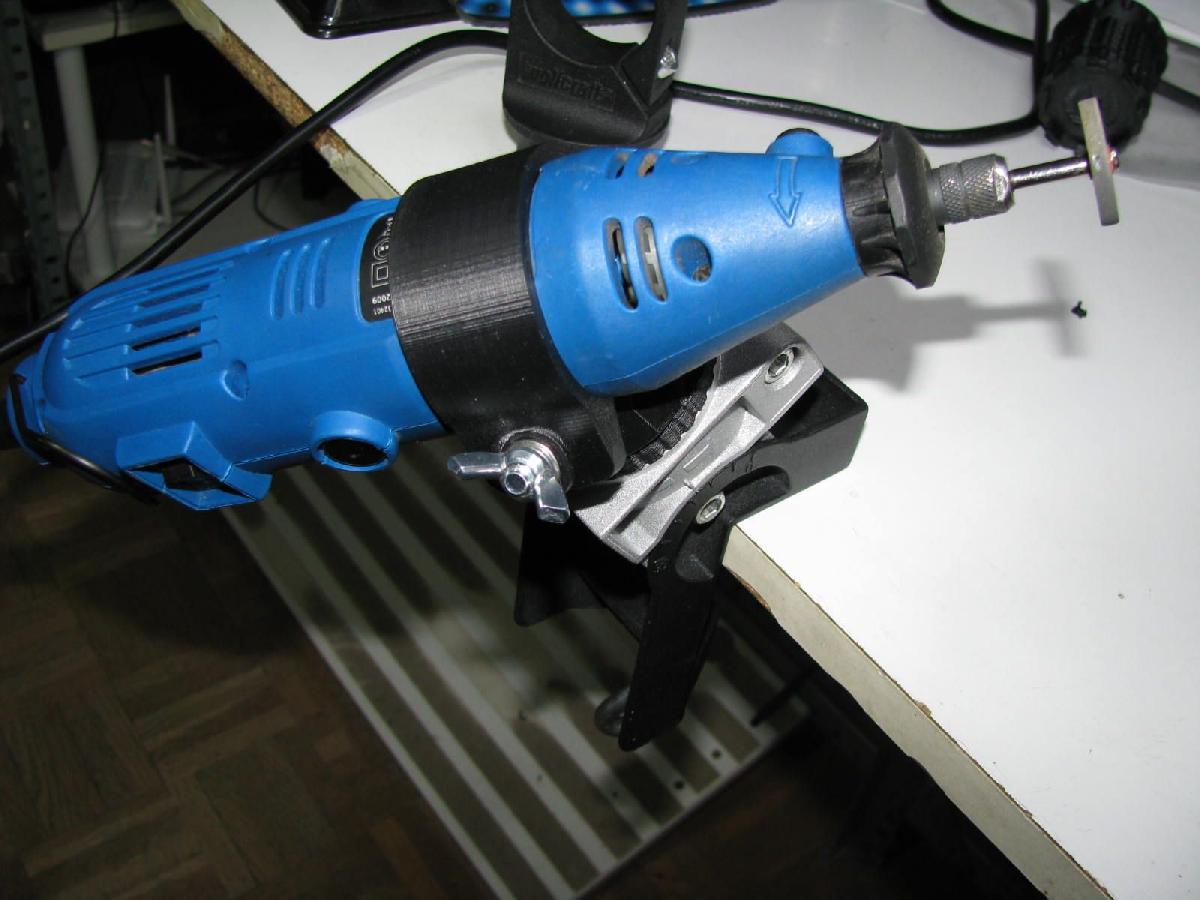

Adaptador de Ferramenta Rotativa Wolfcraft 4800 Suporte de Broca foi projetado para Impressora 3D. Adaptador de miniherramienta para suporte de furadeira Wolfcraft 4800 Trata-se de um adaptador para acoplar uma miniherramienta do tipo Dremel ao suporte para furadeira Wolfcraft 4800. Nao sei se e compativel com o suporte 4802, embora pudesse ser adaptado modificando o design da parte inferior (atencao: e um cone truncado, nao um cilindro, pelo menos no 4800). Realizei 3 designs com diferentes diametros da abracadeira: - 44 mm, que permite segurar miniherramientas entre 42 e 46 mm aproximadamente. - 47 mm, entre 45 e 49 mm. - 50 mm, entre 48 e 52 mm. A janela da parte inferior permite fixar o adaptador a uma mesa usando um pequeno grampo ou sargento. Antes de unir as duas partes, insira um parafuso M6 x 40 mm com cabeca hexagonal. Use preferencialmente cola para tubos de PVC ou acetona (se voce imprimir em ABS). Uma vez seco, coloque uma arruela e uma porca borboleta.

Baixar

O arquivo "Adaptador de Ferramenta Rotativa Wolfcraft 4800 Suporte de Broca" é um projeto inovador destinado a usuários de ferramentas rotativas, como a Dremel, que desejam acoplar sua miniferramenta a um suporte de broca Wolfcraft 4800. Este adaptador é uma solução prática e funcional que amplia a versatilidade das ferramentas rotativas, permitindo um uso mais eficiente em uma variedade de projetos.

### Características do Design

O adaptador possui um design específico que considera as dimensões do suporte Wolfcraft 4800, com a parte inferior em formato de cone truncado. Essa característica é essencial para garantir um encaixe adequado e seguro, diferentemente de modelos que apresentam bases cilíndricas.

### Variedades de Diâmetro

O projeto inclui três versões do adaptador, cada uma com diferentes diâmetros da abraçadeira, permitindo que o usuário escolha a que melhor se adapta à sua ferramenta rotativa:

- **44 mm**: Ideal para miniferramentas com diâmetro entre 42 e 46 mm.
- **47 mm**: Para ferramentas com diâmetro entre 45 e 49 mm.
- **50 mm**: Destinado a ferramentas com diâmetro entre 48 e 52 mm.

Essa variedade proporciona flexibilidade, garantindo que diferentes modelos de miniferramentas possam ser usados com o adaptador.

### Montagem e Uso

A montagem do adaptador é relativamente simples. Antes de juntar as duas partes do adaptador, é necessário inserir um parafuso M6 x 40 mm com cabeça hexagonal. O autor recomenda o uso de cola para tubos de PVC ou acetona, especialmente se o material impresso for ABS, para assegurar uma união firme entre as partes.

Após a secagem do adesivo, o usuário deve adicionar uma arruela e uma porca borboleta para garantir que a miniferramenta fique bem fixada. A janela na parte inferior do adaptador permite que ele seja preso a uma mesa usando um pequeno clamp do tipo F ou G, promovendo uma plataforma de trabalho estável e segura.

### Considerações Finais

Este adaptador não só expande a funcionalidade das miniferramentas, como também facilita sua utilização em aplicações que requerem precisão e controle, como trabalhos de detalhamento, fresagem ou escultura em diversos materiais. Ao fornecer opções de diâmetro e um método de fixação eficaz, o projeto atende a uma ampla gama de necessidades e preferências dos usuários, tornando-o um item valioso para qualquer entusiasta de DIY ou profissional da área.
