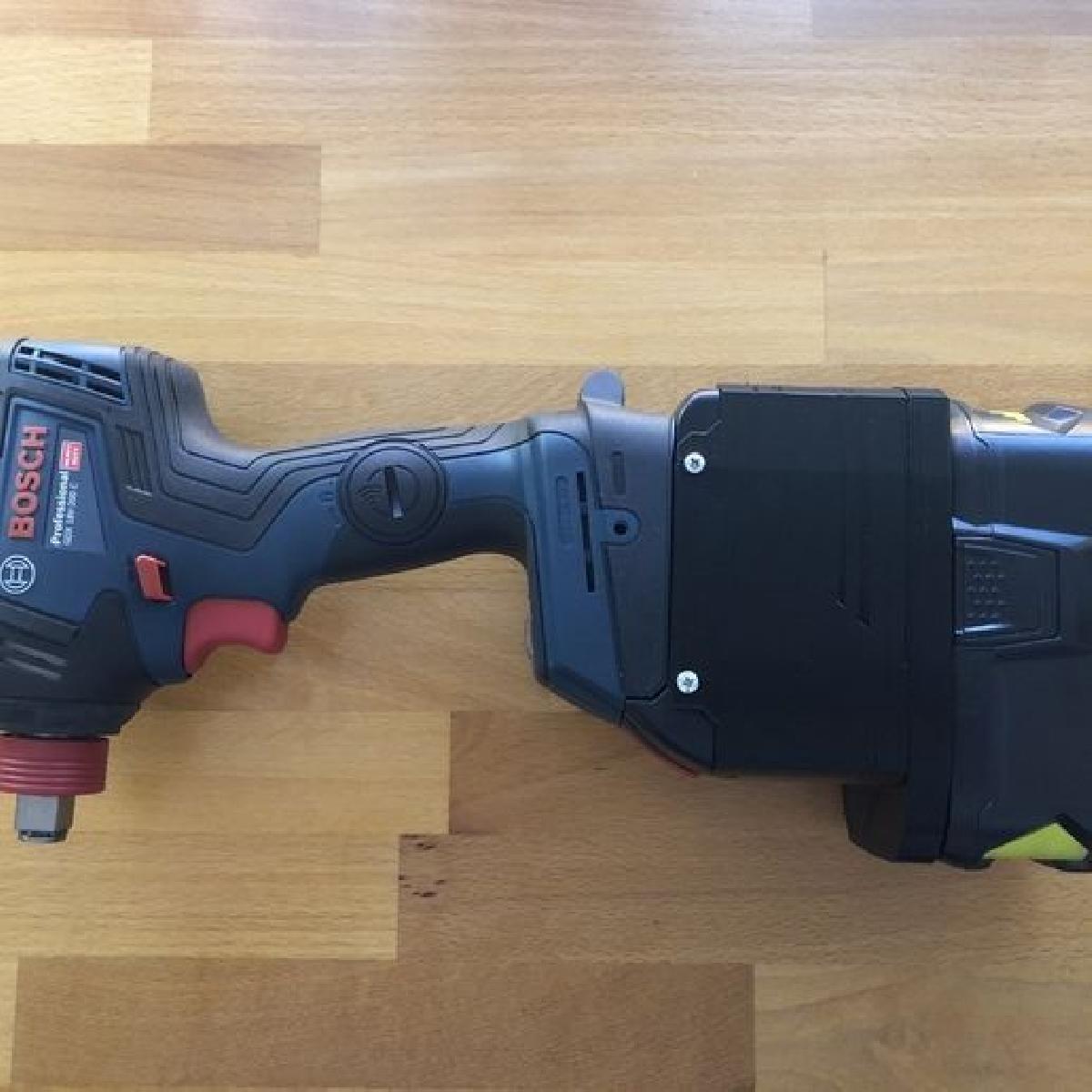

Adaptador de Bateria Ryobi para Ferramenta Bosch

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Adaptador de Bateria Ryobi para Ferramenta Bosch

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Adaptador de Bateria Ryobi para Ferramenta Bosch foi projetado para Impressora 3D. Remix do Adaptador de Nascido do Fogo Corrigi algumas coisas porque estavam um pouco tortas (a parte terminal estava inclinada, etc.) e desenhei as pecas para se encaixar em uma caixa de bateria generica da Bosch do Ali ou eBay. Pecas que voce precisa 1x Caixa de Bateria Bosch Profissional 18v 7x Insertos roscados m3 3x Parafuso afundado m3x10 4x Parafuso afundado m3x16 4x Porca m3 3x Parafuso pan m3x16 1x Parafuso pan m3x20 2x Contatos de bateria "KEYSTONE 204" Como montar? Depois que voce imprimir as pecas, insira os insertos roscados na Parte Terminal (3 Insertos) e na carcaca da bateria vermelha. Tambem modifique a carcaca da bateria conforme a imagem adicionada a este item. Soldar a placa de circuito impresso com fio de bitola grossa a PCB da bateria (voce precisara adicionar a sonda de temperatura ou, caso contrario, nao funcionara) e pressiona-las para a parte terminal (sera complicado e talvez dificil, mas vai se encaixar). Para facilitar a montagem, cole a carcaca da bateria modificada na Parte Superior montada (use cola CA e aperte os parafusos para garantir que estao corretamente alinhados com os furos dos parafusos). Agora voce pode prendera borda na base com 4x parafusos afundados m3x16 e 4x porcas m3. Com 3x parafusos afundados m3x10, voce pode prendero terminal a base e, com 3x parafusos pan m3x16 e 1x m3x20, pode prender a caixa da bateria ao restante, certifique-se de usar o m3x20 no buraco do parafuso correto. Keystone 204 https://www.reichelt.de/batteriekontakt-fuer-1-microzelle-aaa-keystone-204-p213378.html https://eu.mouser.com/ProductDetail/Keystone-Electronics/204?qs=lQmX4aIt5iBDvY1OQzCs8Q==
