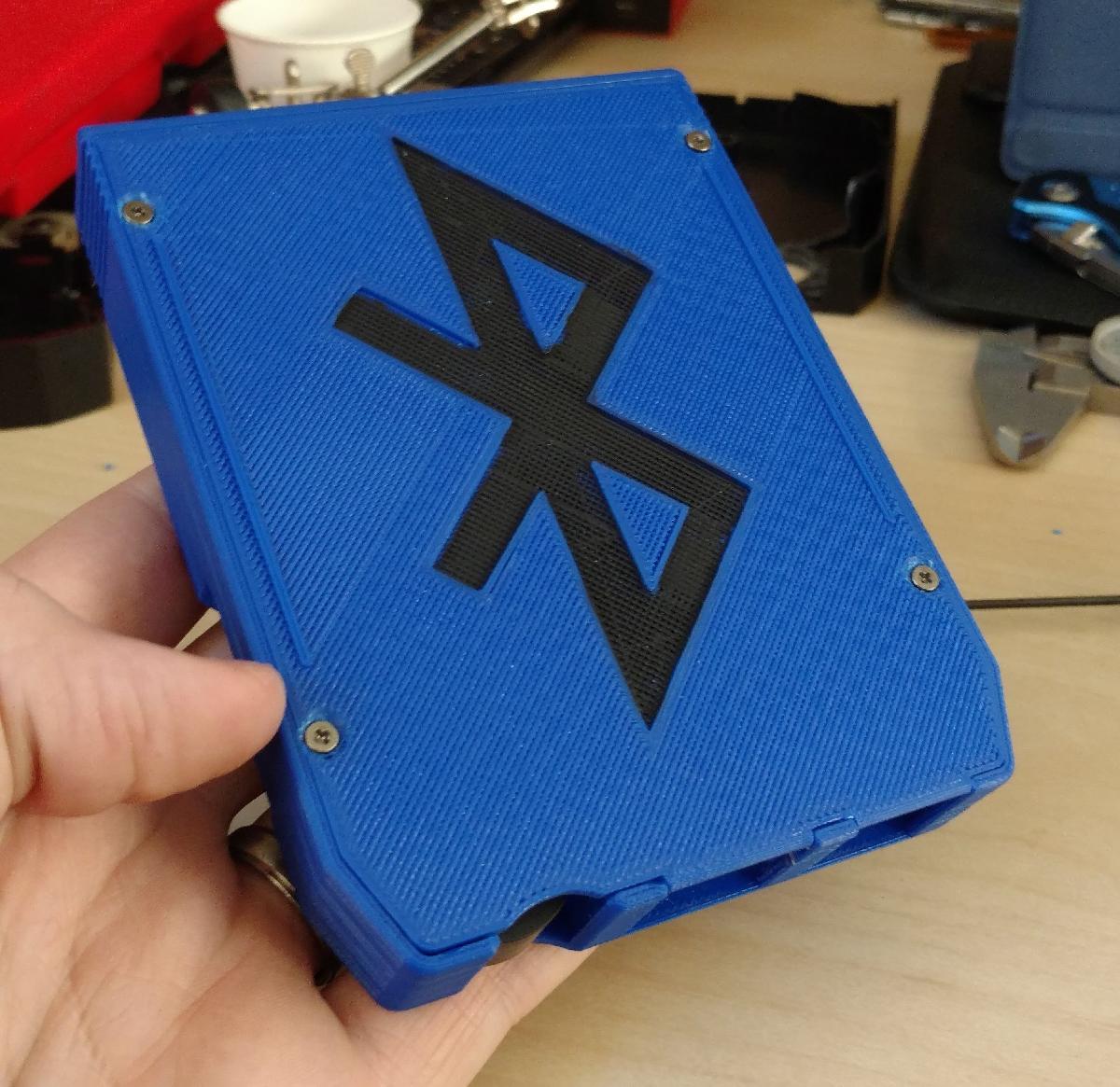

Sobre o objeto 3D Adaptador Bluetooth 8 Track

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Adaptador Bluetooth 8 Track foi projetado para Impressora 3D. Procurou uma maneira de manter meu carro classico 100% original, mas ainda assim conseguir bluetooth de alguma forma, entao pensei nisso! Uma vez que voce percebe que ha 12 volts prontamente disponiveis em qualquer toca-fitas de 8 trilhas, o mundo se abre para voce haha (12v e retirado do sensor de troca de trilha no toca-fitas). Conceito simples. Pegue os 12 volts do toca-fitas de 8 trilhas, reduza para 5 volts usando um carregador USB de carro sem a parte interna, e entao alimente um modulo bluetooth (e um LED para mostrar que esta ligado). tao simples! apenas colei tudo no lugar como visto no diagrama. Alem disso, o USB tem uma porta extra nao utilizada PARA QUE VOCE POSSA CARREGAR SEU TELEFONE TAMBEM!!!Honestamente, soa melhor do que qualquer uma das minhas 8 trilhas lolInstrucoes de fiacao passo a passo:Depois de ter tudo na sua frente, retire a carcaca do carregador USB. Dessolde uma das portas USB para ter acesso aos pads de solda. Solde 2 fios + no lado + dos pads USB, e 2 nos pads -. Estes serao suas fontes de alimentacao de 5V para o LED e o modulo bluetooth. Coloque um resistor de 330 ohms em linha com o fio + do LED e solde isso ao LED, depois o fio - ao LED (a perna mais longa do LED e o +). Agora rasgue a carcaca do modulo bluetooth. Dessolde a bateria e guarde-a para outro projeto. Dessolde o conector de fone de ouvido e abaixo dele voce vera L, R e G (esquerda, direita e terra). corte o cabo micro usb que veio com o modulo bluetooth e descasque os fios (mantendo o fio micro usb longo o suficiente para usar). Conecte o micro usb ao modulo e ligue a outra extremidade aos outros 2 fios que saem do carregador usb (sem resistor necessario). dessolde o botao tatil no modulo bluetooth e conecte o novo botao tatil gigante com 2 fios de tamanho decente (encontrados na lista de materiais). Rasgue o adaptador sparkomatic e retire o adaptador de cabeca e os contatos de energia. os contatos de energia devem se encaixar diretamente na nova caixa e a cabeca deve usar apenas um parafuso para segurar o guia da cabeca para baixo. Ligue o L, R e G da cabeca aos fios que saem do modulo bluetooth. e finalmente, ligue os 12V dos contatos de energia aos + e - do carregador USB. Nota lateral, nao tenho certeza sobre todos os carros, mas a polaridade dos contatos de energia importa! para nos (charger 1969) o terminal positivo estava do lado esquerdo dos 2 contatos (olhando para o toca-fitas de dentro do carro). Materiais:carregador USB de 2 portasadaptador sparkomatic de cassete para 8 trilhasmodulo Bluetoothbotao tatil de 7mmLED azul de 5mm (3.2V)resistor de 330 ohms
