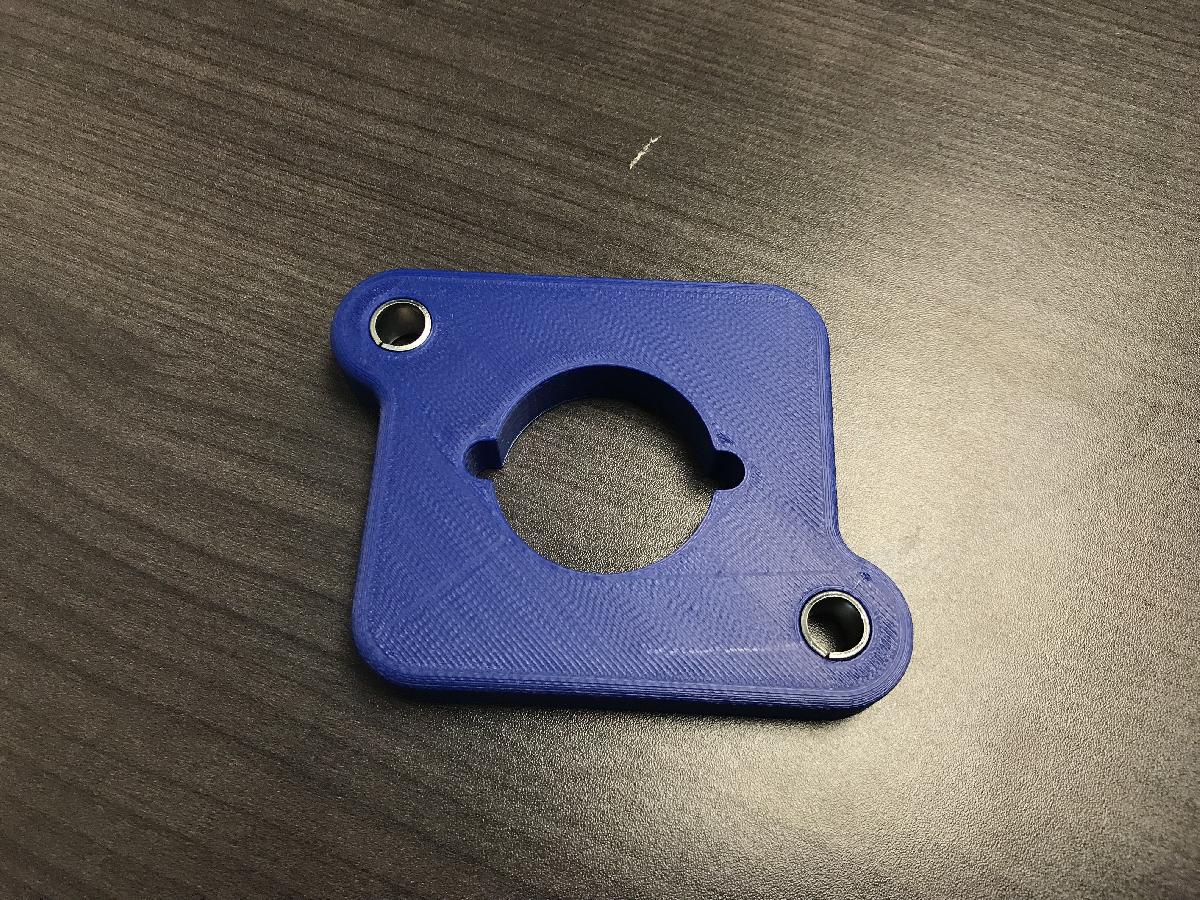

Adaptador Audi/VW Coilpack

Automotivo

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Adaptador Audi/VW Coilpack Curso 3D Curso 3D

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Adaptador Audi/VW Coilpack

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Adaptador Audi/VW Coilpack foi projetado para Impressora 3D. Revisao CAdicionada outra versao do espacador do limitador de compressao. Tem um diametro de furo de 8mm conforme solicitado por um usuario do Thingiverse. Atualizacao de 17/08/2018:Modelado o espacador OEM que e usado no VW Touareg e em outros veiculos, P/N: 077 905 390. Este estilo usa pinos de ajuste press que sao inseridos nos furos dos parafusos. Em aplicacoes 1.8T, este espacador normalmente requer corte na parte inferior para que fique nivelado na tampa da valvula. Assim, eu carreguei duas versoes, uma da peca original e uma que ja esta cortada. Atualizacao de 02/05/2018 (revisao B):Usa um bucha de limitador de compressao de ajuste por pressao. A medida que o material aquece, ele amolece e devido a pressao de aperto dos fixadores, o material sofre fluencia. Isso acontece quando o material relaxa e e comprimido, entao, uma vez que o material esfria e endurece, o parafuso perde sua carga de aperto, o que pode levar ao afrouxamento, etc.A bucha e dimensionada para um diametro de furo de 0.368-0.372 e minha impressora imprime furos cerca de 5 milesimos ou mais subdimensionados, entao no meu modelo, os furos sao dimensionados como 0.375. Link da McMaster-Carr para buchas: https://www.mcmaster.com/#91868a210Elas sao de ajuste por pressao e podem ser instaladas facilmente com um pequeno grampo de bancada. Atualizacao de 13/10/17 (revisao A): Adicionado um filete de raio de 1mm ao longo da borda superior do espacador. DescricaoNa comunidade Audi/VW, uma modificacao comum para motores 1.8T e 2.7T e usar bobinas de um modelo mais novo de motor 2.0T de injecao direta. O 2.0T tem uma bobina de saida mais alta e e principalmente uma modificacao plug and play dependendo do codigo do motor, no entanto, a bobina e mais longa e se projeta da cabeca do cilindro cerca de 10mm. Este espacador e simplesmente usado para preencher essa lacuna e ajudar a evitar que sujeira e detritos caiam no furo da vela. O espacador usa dois (2) parafusos de cabeca sextavada M6 para fixa-lo a tampa da valvula. Muitas empresas de pecas de reposicao oferecem este espacador, mas feito de aluminio usinado. Cada um e ligeiramente diferente em forma, mas dimensoes importantes, como tamanho e espacamento dos furos dos parafusos, espessura do espacador e tamanho do furo da bobina sao os mesmos. Devido as temperaturas no compartimento do motor, ABS ou Nylon seriam uma escolha de material adequada.
