Adaptacao de Bobina Grande para Scanner de Filme de 8mm Wolverine Reflecta

camera

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Adaptacao de Bobina Grande para Scanner de Filme de 8mm Wolverine Reflecta

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

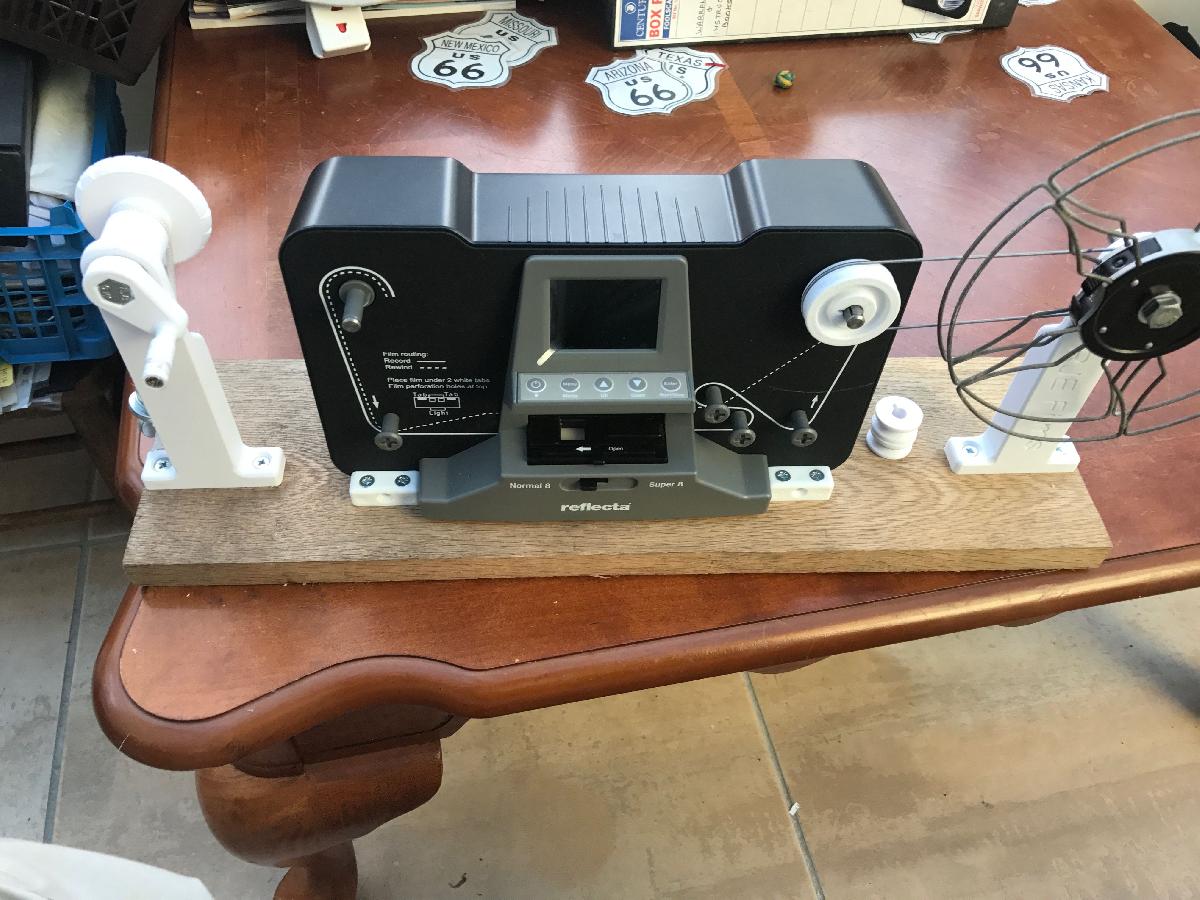

Adaptacao de Bobina Grande para Scanner de Filme de 8mm Wolverine Reflecta foi projetado para Impressora 3D. Wolverine / Reflecta Scanner de Filme Cine 8mm. Um kit de adaptador para permitir que bobinas maiores passem pelo scanner. Consistindo em dois suportes com rolamentos, um conjunto de polias de acionamento, um freio amortecedor e uma alca de rebobinar filme. Uma vez montado, voce deve ser capaz de registrar seu scanner diretamente na base de madeira sem modificacoes no scanner e comecar a digitalizar tao rapido e facil quanto com as pequenas bobinas. Todos os componentes de acionamento usam atrito, basta aperta-los suficientemente. Voce precisara de alguns parafusos longos de 8mm, porcas e arruelas para completar o kit de adaptador. Use porcas normais, nao nylock. Voce tambem precisara de 2 rolamentos de esferas 608 (rolamentos de patins em linha de 8mm). Voce tambem precisara de uma tabua de madeira e alguns parafusos de madeira, um gancho de xicara, um cordao macio, tambem alguns conectores de montagem plasticos (Blocos de Modestia) conforme a foto, estes sao usados para indexar/registrar seu Scanner ao Adaptador. Voce pode usar uma correia de acionamento de mola de aco, comumente encontrada em brinquedos a vapor de modelo, como uma correia de acionamento Mamod, ou uma faixa elastica, ha duas polias, imprima de acordo com sua preferencia. Se voce nao conseguir encontrar os 3 conectores de montagem (blocos de modestia) em sua loja de ferragens local, imprima alguns daqui: https://www.thingiverse.com/thing:4525264. Os rolamentos devem ser um ajuste por pressao no buraco superior dos suportes. A rebobinagem funciona com acionamento por friccao, basta apertar a montagem do parafuso/bobina/alca ate que a alca prenda a bobina. O freio amortecedor impede que a bobina de alimentacao gire e desenrole o filme antes de passar pela digitalizacao, insira o gancho de xicara na base do suporte, use um comprimento curto de cordao macio sobre o topo da polia e ajuste o peso com uma pilha de arruelas, se voce amarrar uma porca em uma extremidade do cordao e um laco na outra extremidade, podera adicionar peso facilmente, a friccao fornecida aqui e ajustavel com as arruelas para fornecer apenas amortecimento suficiente para impedir que a bobina desenrole pelo puxao do portao de digitalizacao a medida que passa, use apenas peso suficiente para amortecer... voce remove o freio na rebobinacao do filme. Este adaptador funciona muito bem, voce simplesmente move o scanner para seu registro na tabua quando precisar usa-lo para bobinas maiores, troque a bobina de recolhimento original pela polia de acionamento impressa, deslize a correia de acionamento e voce estara praticamente pronto para ir, a alca de rebobinar e apenas um acionamento por friccao na sua bobina original, entao aperte-a apenas o suficiente, voce precisara adicionar algumas arruelas de cada lado do rolamento para faze-lo rodar livremente, mas voce vai descobrir... Por favor, me envie uma foto se voce fizer um, tire essas velhas memorias do sotao para a era digital :) ...e experimente o Film9, e um software gratuito para remasterizar seus antigos filmes ;)
