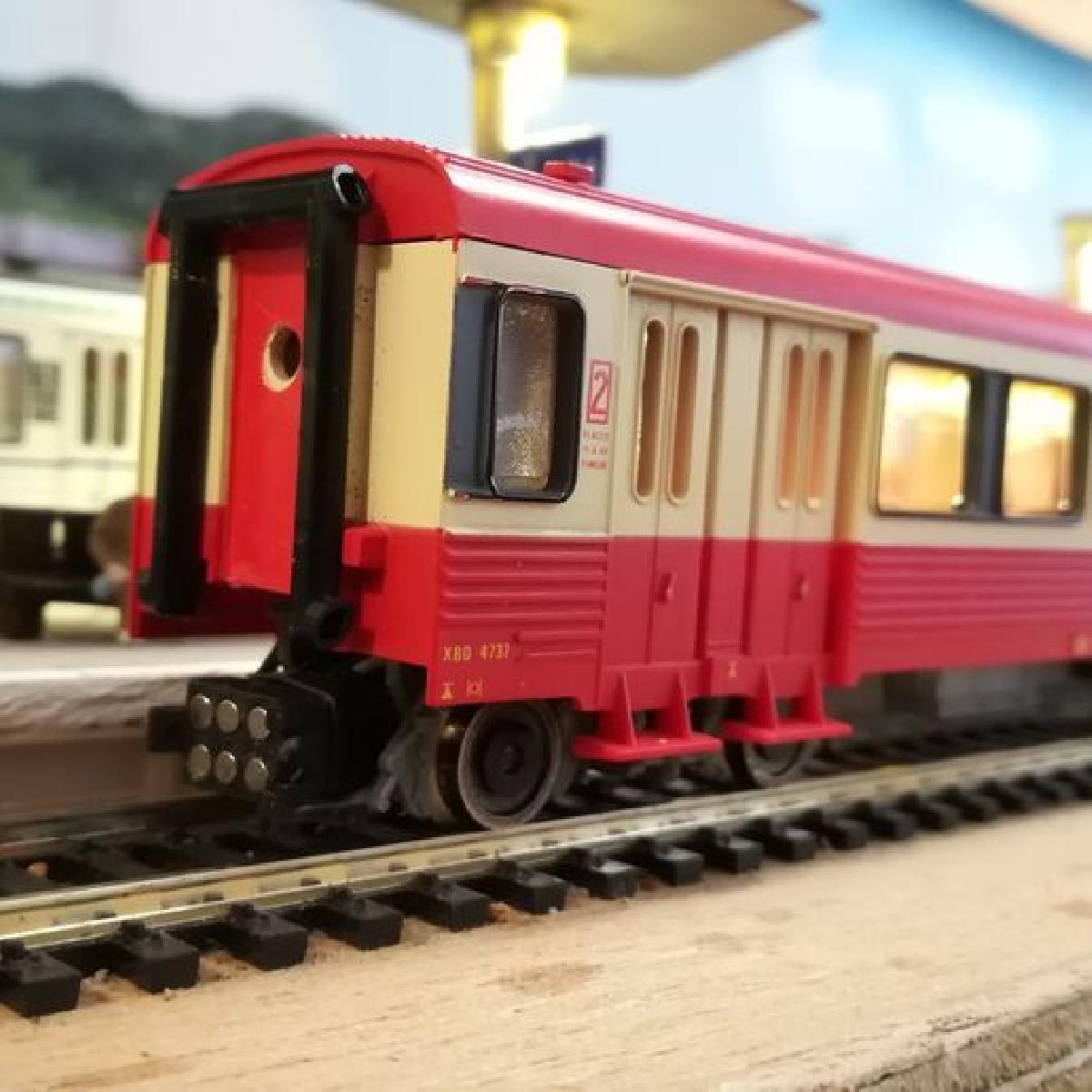

Acoplamentos magneticos de 2, 4 e 6 contatos
game
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Acoplamentos magneticos de 2, 4 e 6 contatos
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Acoplamentos magneticos de 2, 4 e 6 contatos foi projetado para Impressora 3D. Video explicativo no YouTube para ver antes de tudo: https://youtu.be/2dSqw6FEtFo Veja tambem o do EAD Jouef, onde sao utilizados engates de 6 contatos: https://youtu.be/t0ABbYtwAd4?feature=shared Link para o forum Passionnement: https://forum-passionnement.fr/phpbb/index.php Sao engates magneticos que utilizam imas de 2mm de diametro por 3mm de comprimento. Eles garantem a coesao, mas tambem os contatos eletricos para passar as funcoes de iluminacao do decodificador para os carros do trem, ao mesmo tempo em que permitem estendera captacao de corrente aos bogies do primeiro carro, sem precisar passar fios entre os dois corpos. Tudo isso sem que seja notado e permitindo acoplar e desacoplar os elementos com muita facilidade. Os imas a serem utilizados sao de 2mm de diametro x 3mm de comprimento com forca N52 ou N45. Link para os imas: Brudazon | 50 Mini Imas Discos 2x3mm | N52 https://www.amazon.fr/dp/B07JGZZ28P?ref=ppx_yo2ov_dt_b_fed_asin_title Coloquei o esquema de conexao que uso, mas e apenas indicativo, o essencial e definir um padrao na sua rede se voce equipar varios trens dessa forma. Eles sao oferecidos em 3 comprimentos: 14, 15 e 16mm. Os 15mm dao o mesmo espacamento que os Roco Harpons. Tambem coloquei um engate de 6 contatos menor, pois utiliza imas de 1mm de diametro por 3mm de comprimento, mas ele so pode ser utilizado com imas N52, que nao encontrei. Eu o testei apenas com imas N35, que sao insuficientes e nao permitem uma utilizacao correta. De acordo com os caixas NEM, as vezes e necessario passar uma lixa na cauda NEM que forca na caixa. Ultimas versoes: V2_2 / V3_2 / V5_2 A cauda NEM foi afinada, pois forcava em algumas caixas NEM, e os alojamentos dos imas foram aprofundados em 0,2mm para acomodar mais facilmente a solda do fio. O alojamento tambem foi rebaixado em 0,1mm adicional, pois os imas forcavam muito na insercao. Mas lembro que e melhor cola-los uma vez no lugar. Por outro lado, a impressao em resina comum e desaconselhada, pois a cauda NEM e muito fragil e e melhor usar resina tipo ABS.
