Acessorio de Servo para Polegar de Garra

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Acessorio de Servo para Polegar de Garra

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

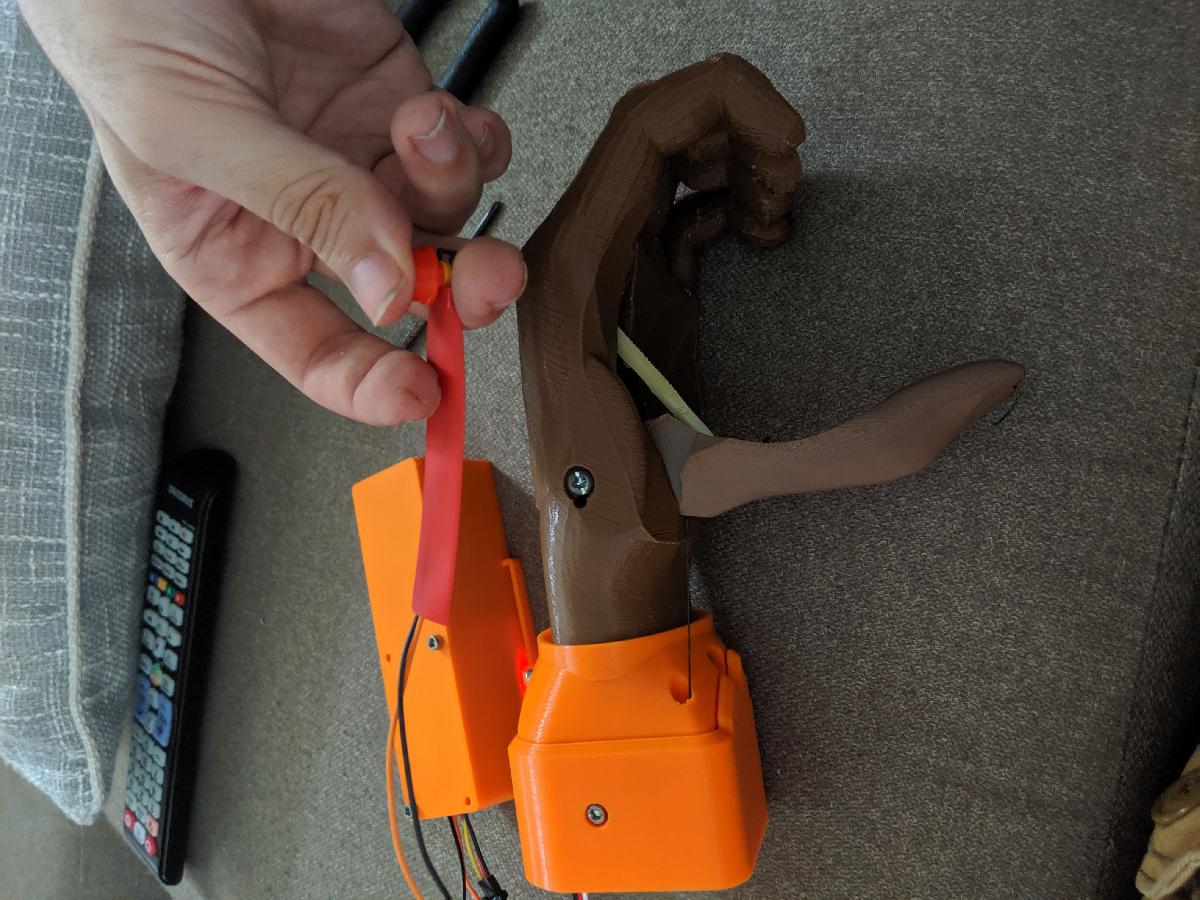

Acessorio de Servo para Polegar de Garra foi projetado para Impressora 3D. conteudos atuais em 24/11/2019 - com base no feedback de Adam Klaum, Donna Zimmerman e Tanya Lerch) Este e um conjunto de pecas destinadas a anexar um servo a parte traseira de um dispositivo terminal de polegar de garra para permitir a atuacao mecanica usando um interruptor. O peso total do dispositivo inteiro e de aproximadamente 500 gramas, o que se compara favoravelmente com opcoes comerciais. E um trabalho em andamento, mas atingiu um ponto para testes beta. Todos os arquivos sao para uma MAO DIREITA. Espelhe ao longo dos eixos apropriados para uma mao esquerda. O design foi possibilitado por financiamento do eNABLE Fund. Demonstracao em video pode ser encontrada aqui: Os arquivos incluem: Chifre do servo - anexa-se a um servo para permitir a quantidade adequada de deslocamento para puxar o polegar para uma posicao aberta (sem suporte necessario) Suporte do servo - anexa-se ao servo e contem furos para parafusos para fixar firmemente a cobertura externa (sem suporte necessario) Anexo do servo de pulso - o suporte do servo desliza nesta peca que e parafusada na extremidade de um dispositivo terminal de polegar de garra usando 2 parafusos e porcas m3 x 60 (suporte da placa de construcao sugerido) Capa de pulso - anexa-se a parte traseira da peca de Anexo do servo de pulso para selar tudo. E fixada ao dispositivo usando 3 parafusos m3x6. Furos sao fornecidos para passar a fiacao do motor servo para a caixa de controle (suporte da placa de construcao sugerido) Suporte de CPU da bateria - involucro para segurar as baterias, arduino nano e plugue femea DC (suporte da placa de construcao sugerido) Tampa do suporte de CPU da bateria - tampa para o involucro. Fixada com 4 parafusos m3x6 (sem suporte necessario) Canal interno do polegar da garra direita - leve redesign da parte do polegar do dispositivo de garra para usar uma corda interna (suporte da placa de construcao sugerido) Polegar da garra direita - simples reposicionamento do design da palma do polegar da garra por Skip Meetze do laboratorio Rochester Re-Nable (suporte da placa de construcao sugerido) Todos os arquivos sao para um dispositivo de MAO DIREITA. Espelhe adequadamente em seu software de fatiamento para um dispositivo de MAO ESQUERDA. O documento ao vivo de instrucoes/dicas/codigo/etc. de montagem esta disponivel como um documento do Google no seguinte link: Grandes redesigns ou adicoes serao publicados nos arquivos do thing como PDFs atualizados a medida que ocorrerem. O documento atual para montagem foi testado e funcionou para tres iteracoes de montagem.
