ABSDBS 8" versão 0.71b

Física e Astronomia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D ABSDBS 8" versão 0.71b

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

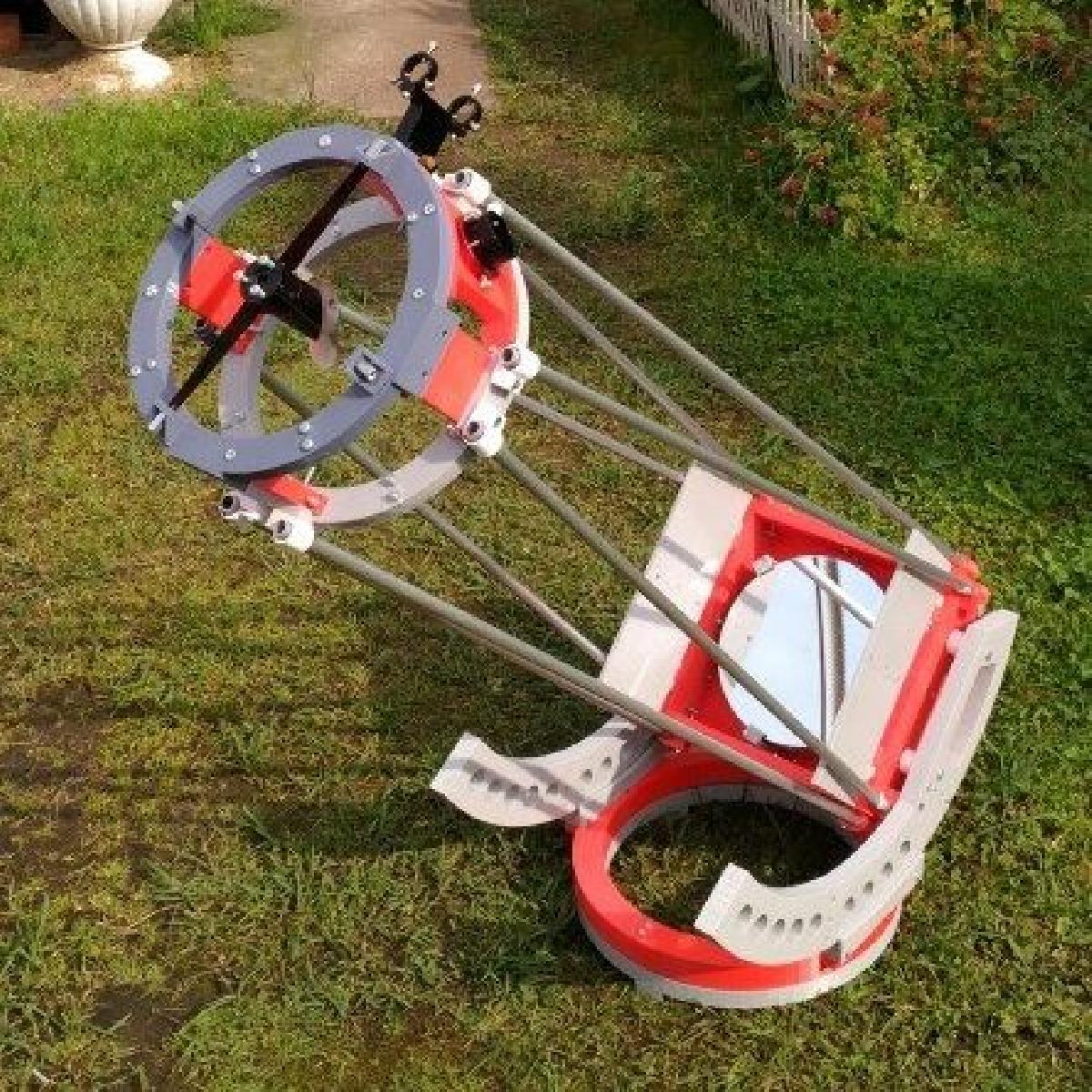

ABSDBS 8" versão 0.71b foi projetado para Impressora 3D. Meu telescopio de 200/1000 newton da ABS que pesa apenas 5,5kg uma impressora regular de 200x200mm e suficiente para a OTA e montagem. https://youtu.be/rU0g6_gWuTk Construcao projetada para o focalizador HC-1 que pesa apenas 62 gramas e nao emperra no frio, o que ocorre frequentemente para os focadores de helice roscados. (pode ser usado outro focalizador, mas este requer redesign de plataforma de foco) a lista e o numero de itens impressos em um arquivo de texto Tambem esta construcao requer um monte de parafusos e porcas, M4 e M5, tres molas boas e duras (com diametro de parafusos M5), 8 tubos de aluminio de diametro 12 mm e comprimento de ~870mm*, 6 rolamentos com diametro 16mm furo 5mm, aranha com espelho secundario, espelho principal, focador. https://youtu.be/r6JPN2v9uLghttps://youtu.be/1REHZZvOI_0 Assembly absdbs-8" =) fb: https://www.facebook.com/profile.php?id=100003787244126 vk: https://vk.com/homemadedob Nos comentarios faca uma pergunta que tipo de espelho fara. Apenas parabolico nao esferico, em Ali Express muitas vezes venderespelho esferico, e necessario esclarecer este ponto Eu nao sou muito versado em plataformas de negociacao, mas eu acho que no eBay voce pode comprar o espelho direito =) Acabei de fazer - comprei um tubo Newtoniano usado sem montagem (OTA) e tirei dele :) Eu tenho um conjunto de espelho primario de 203mm com uma distancia focal de 1000mm e o espelho secundario de 52mm de eixo pequeno. Voce pode pegar o espelho de 200 mm com uma distancia focal grande (ou menor), isso exigira adicionar um comprimento de tubo e adicionar outro contrapeso. O tamanho do espelho secundario necessario pode contar "telescopio calculadora Newton" ou que e mais facil perguntar la onde voce vai levar um espelho principal que e secundario ao seu terno. Tambem neste site existem muitas variantes de porta-ponteiros, focador e outros detalhes. Vou tentar imprimi-los e adicionar na descricao links para eles =) pq fazer uma nova versao do que ja esta la. Meu texto pode ser erros de escrita Estou usando um tradutor automatico Adicoes uteis: Montagem a Laser para Telescopios by nfhslugger Publicado em 24 de Dezembro de 2014 www.thingiverse.com/thing:608140 Telescopio Dovetail Base por ahicktiger Publicado em 23 de Fevereiro de 2017 www.thingiverse.com/thing:2132355 Parafuso de polegar M5 por CD4017 Publicado em 8 de Julho de 2017 www.thingiverse.com/thing:2424613 Focuser!! para ABSDBS de Marcelo Bastos =)https://www.thingiverse.com/thing:2658607 Numero de pecas de impressao ABSDBS: contagem de nomes dob-ear-r300-parte-1 2 dob-orelha-r300-parte-2 2 dob-ear-r300-parte-3 2 espacador dob-orelha 4 placa focalizadora 1 tampa dobravel-A 2 tampa dobravel-B 2 caixa principal-parte-A 2 caixa principal-parte-B 2 nucleo-celula-espelho 1 perna-de-celula-espelho 3 clipe de celula espelhada 3 montagem-anel-topo-A 2 montagem-anel-topo-B 2 NEW07b-mount-support-ring-part-1 1 NOVO07b-mount-support-ring-part-2 1 NOVO07b-mount-support-ring-part-3 1 NEW07b-mount-support-ring-part-4-fix 1 espacador-superior-aneis-A 2 espacador-superior-aneis-B 2 bracadeira de aranha 4 parte superior do anel 8 clipe tubular 16 ranhura-orelha-rev5 2 orelha-slot-part2-rev5 2 fixacao-conterweight 1 montagem de contrapeso 1 montagem-suporte 3 dobra-tampa-fixacao-parte-1 2 dobra-tampa-fixacao-parte-2 2

Baixar

O modelo 3D chamado de "ABSDBS-8" versão 0.71b é para um telescópio 200/1000 Newton da ABS que pesa apenas 5,5 kg. O autor projetou-o para ser impresso numa impressora 3D regular, com um tamanho de impressão de 200 x 200 mm. Para a função de focalizador, o autor recomenda o HC-1 que é leve e não emperra em condições de frio, um problema comum para os focalizadores de hélice roscados.

Além da impressão das peças, a construção desse telescópio também requer: um número de parafusos e porcas (M4 e M5), três molas resistentes com diâmetro de parafusos M5, oito tubos de alumínio com diâmetro de 12 mm e comprimento de ~870 mm, seis rolamentos com diâmetros de 16 mm e furo de 5 mm, bem como a aranha com espelho secundário, o espelho principal e o focador.

O autor também forneceu links úteis para outros modelos que podem ser impressos e acoplados ao telescópio, como a montagem a Laser para telescópios, a base de dovetail de telescópio e o parafuso de polegar M5.

O autor chamou atenção que, ao comprar o espelho principal para o telescópio, ele deve ser parabólico e não esférico. Em caso de dúvidas, o comprador deve perguntar o tipo de espelho ao vendedor.

Finalmente, há uma lista detalhada com o nome e a quantidade de cada peça que precisa ser impressa para a montagem deste telescópio.
