Abertura superior Ikea Lack Enclosure reforcada

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Abertura superior Ikea Lack Enclosure reforcada Curso 3D Curso 3D

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Abertura superior Ikea Lack Enclosure reforcada

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

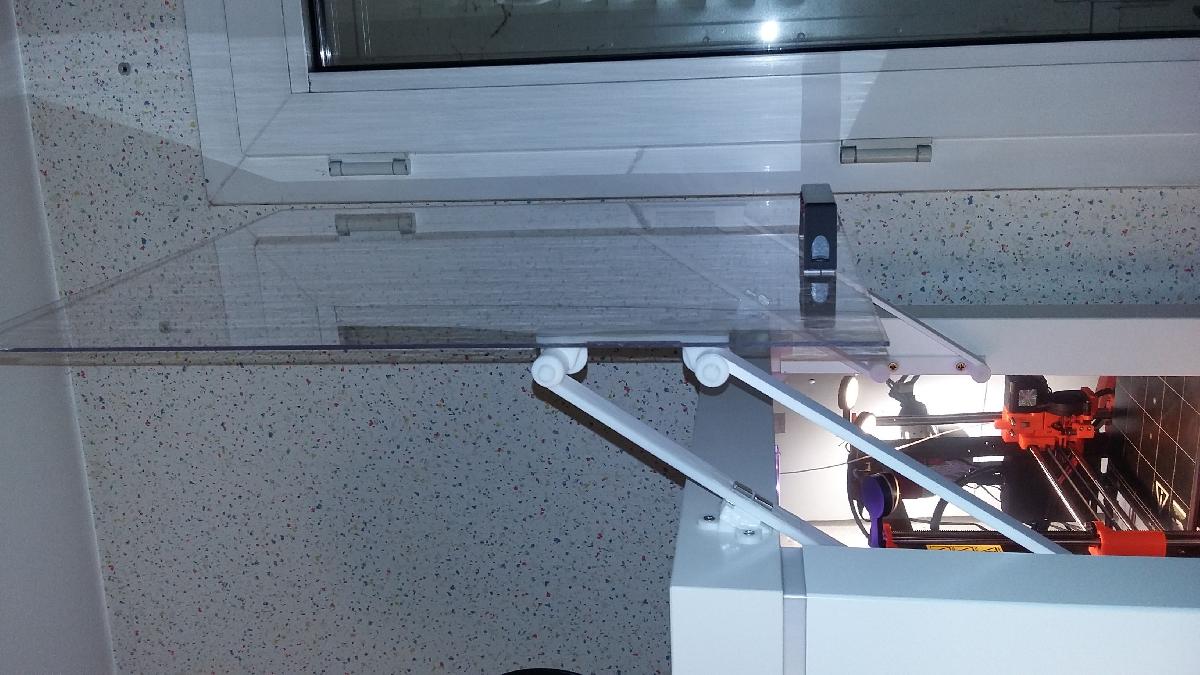

Abertura superior Ikea Lack Enclosure reforcada foi projetado para Impressora 3D. Este remix resolve as fraquezas da fonte.Eu usei este design por mais de 6 anos, abri e fechei a porta mais de 500 vezes (cuidadosamente). Ainda esta bom. Os imas ainda sao fortes.Porta da frente para o gabinete IKEA Lack 490mmMinha versao dos conectores e para uma altura de 490mm. (Pes do Lack elevados). Mas tambem funciona ate 440mm.Se sua versao tem pernas (total) mais curtas, tudo o que voce precisa fazer e reduzir a altura da folha de plexiglass frontal. Veja o exemplo no final.O comprimento dos bracos (conectores) e adaptado para este design de gabinete IKEA LACK: https://www.thingiverse.com/thing:2212749usando a opcao Upper_Legs_Long_490mm.stlEste comprimento de pernas e OK para a Prusa MK2S e a Prusa MK3SVeja minha criacao https://www.thingiverse.com/make:384455 para saber o que imprimir.Parece que posso remover minha prusa mk2s original quando a porta esta aberta. Nao ha necessidade de desmontar a porta.PecasParedes e Porta Frontal usando4 folhas de vidro sintetico de 2,5mm, 4 x 444 x 490: pode cortar isso de uma folha de 1m2.ou 3 x 444 x 490 para paredes + 444 x 488 para a porta da frente para um pouco mais de margem e conforto.E importante usar folhas com espessura de 2,5mm para a porta, nao mais por causa do peso, nao menos por causa da solidez.Usando 2x(4x2) = 16 imas de neodimio: 10 x 5 x 3 mmCompre 20 desses caso precise de mais forca. Esta referencia ou equivalentehttps://www.ebay.com/itm/282888360765Instrucoes de impressao 3Dpode imprimir tudo em PLA 3D Fila se voce estiver confiante de que tem um PLA 3D Fila bastante forte, parafusos impressos na vertical.Veja a imagem print_orientation_table_mount.jpgO melhor e PLA para os conectores e PET para as partes de montagem.Parafusos e roscas se comportam bem em PET (baixa friccao).2x_connector_325mm_v1.stl foi um pedido especifico para um gabinete de 650mm que voce pode ignorar.MontagemPor favor, note que a parte connector_with_hole e ligeiramente assimetrica. Cerca de 1-2mm, o que pode ajudar. Tente a orientacao que melhor se encaixa para o alinhamento dos imas com o triangulo.Posicionamento: olhe para as imagens, elas tem as medidas no sistema metrico.Parafuso primeiro: o topo das partes de Montagem da Mesa deve ser parafusado nas pernas a 83mm do teto.monte os conectores e os suportes de plexiglass usando os parafusos e arruelas, apenas a mao. Se necessario, faca-os jogar ate que girem bem.encontrando o lugar certo para os triangulos (nao precisa do plexiglass)esquerdacoloque 2 imas em um triangulo (mesma orientacao de polaridade) + mantenha o ima superior com uma fita forte (senao ele vai saltar para fora!)adicione mais 2 imas na frente do triangulo, mantenha com uma fita forte.segure com a mao o triangulo na posicao final muito aproximadaempurre a montagem esquerda para cimajogue 2 imas nela, eles se orientarao corretamente, feche com uma fita.adicione mais 2 imas novamente na fita.agora, encontre a posicao para o triangulo que maximize a estabilidade, marque com um estiletedireita, faca o mesmo.uma vez que voce esteja confiante com todas as posicoes, parafuse e cole.A ultima coisa a colar (e a ultima operacao) e colar os suportes de plexiglass ao plexiglass. Faca isso plano em uma mesa. Quando totalmente curado, monte a porta mantendo-a RETA (segure no centro superior), com muito cuidado.parafusos de madeira de aglomerado (tambem conhecidos como madeira de baixa qualidade) a serem usados:diametro 3mm x L20 para os triangulos (3 por triangulo, total 6)diametro 4mm x L30 para os suportes (2 por Montagem da Mesa, total 4)https://www.thingiverse.com/thing:36465 para a macaneta da porta da frentevideo da acao da portahttps://youtu.be/pxghWBwZGv4https://youtu.be/WngNIq5Koo4Compatibilidade com o gabinete Prusa i3 MK3 ikea.Para sua MK3S, se voce usar o mesmo gabinete MK2 que eu (https://www.thingiverse.com/thing:2212749), entao este design de porta tambem e totalmente OK para o MK3(S+) dentro tambem.(A MK3S tem quase as mesmas dimensoes que a MK2S)No entanto, eu acho que este design de porta nao e compativel com o Prusa i3 MK3 Ikea Enclosure (projetado pela prusa) como esta.Mesmo se voce remover as 4 dobradicas do gabinete MK3.O unico problema e que, quando aberta, meus conectores superiores tocam os suportes dos cantos superiores por causa da espessura de plastico adicionada de 5mm para dentro.O gabinete MK3 da prusa recomenda folhas de 440mm horizontais. Basta usar uma folha de 440x440 para a porta da frente.Imprima em 3D laranja a sua conveniencia.A unica mudanca nas minhas fotos e a distancia da parte inferior do plexiglass a parte inferior do suporte de plexiglass. Em vez de 72-73 mm, seria aproximadamente 72-490+440 = 22mm. Mas o melhor e apenas olhar onde vai naturalmente quando na posicao inferior, entao cole.Para pernas mais curtasSe sua versao tem pernas (total) mais curtas, tudo o que voce precisa fazer e reduzir a altura da folha de plexiglass frontal.Por exemplo, se suas pernas tem 440mm, entao a folha de plexiglass para a porta deve ser 444 x 440 ou 444 x 438 para um pouco mais de margem de conforto.

Baixar
