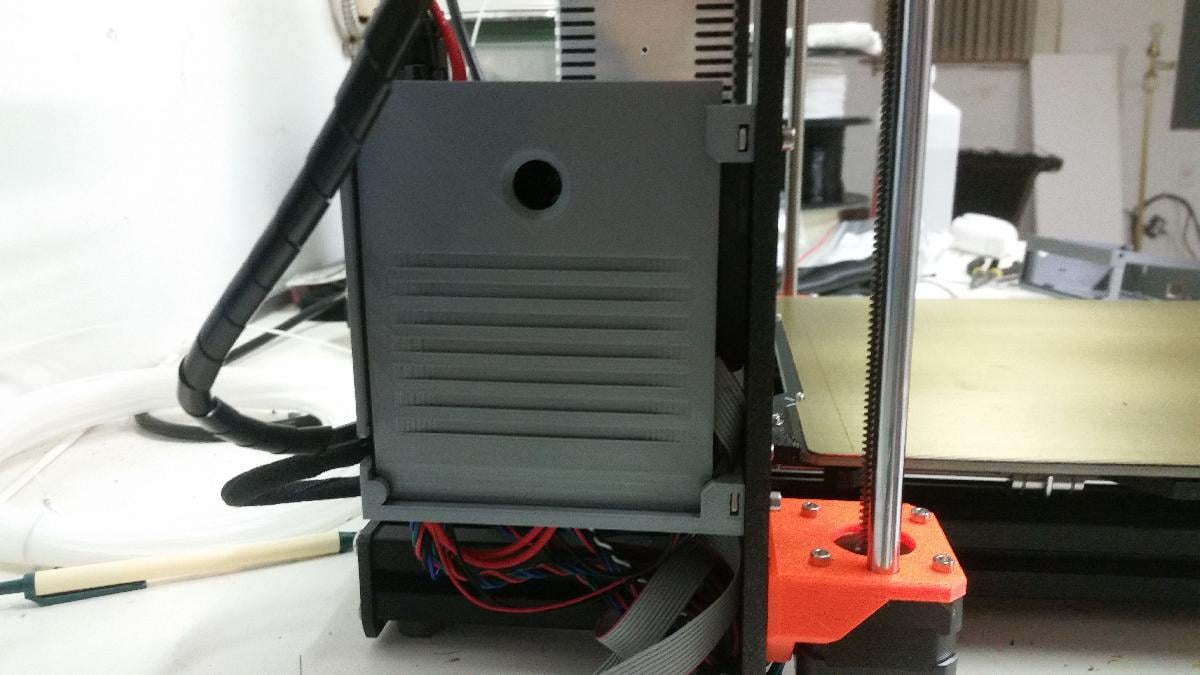

Sobre o objeto 3D Abertura do Caso Prusa i3mk3 Einsy Virada

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Abertura do Caso Prusa i3mk3 Einsy Virada foi projetado para Impressora 3D. IMPORTANTE: Ao importar o arquivo stl, voce deve alterar o tamanho da escala de 100 para 1000. Este caso usa os parafusos e porcas fornecidos pela Prusa. Pecas necessarias: 4 parafusos M3x10 8 porcas M3n Um monte de bracadeiras Se voce quiser projetar sua propria porta que se encaixe no corpo, as dimensoes para a fenda sao: Altura = 4.222 in Largura = 3.75 in Espessura = 0.139 in Eu achei dificil manusear a eletronica com a porta dentro da impressora. Entao, eu fiz uma engenharia reversa do case original usado na Prusa i3 mk3 e depois fiz modificacoes incluindo: Abertura na parte externa da impressora Porta deslizante Suporte de fiacao do extrusor melhorado Interior expandido Suporte lateral modificado Furos para bracadeiras Pensamentos: Eu achei a Prusa i3 mk3 muito bem projetada no geral, mas com alguns inconvenientes. A porta estando dentro da impressora foi a principal falha. Este design impede o uso total dos meus bracos para ajustar a fiacao e solucionar problemas. Eu acho que eles fizeram assim para evitar que o motor Y colidisse com a porta ou bloqueasse a porta, mas isso e resolvido usando uma porta deslizante. Eu achei o interior original apertado. Eu nao conseguia ver a placa de circuito na placa original porque os fios a enterravam. Para corrigir isso, eu projetei meu case maior com a placa de circuito montada na lateral, longe do pescoco. Isso me deu espaco para prenderos fios na lateral, longe da placa de circuito. O pescoco que guiava os fios do extrusor era um pouco estranho. Nao tenho certeza do porque eles usaram um pedaco longo de filamento que ia do extrusor ate o pescoco no case, mas eu me livrei disso e apenas fiz o pescoco mais longo com uma bracadeira adicional. Os parafusos para montar o case original eram dificeis de alcancar. Eu tive que usar giros de um quarto e lentamente puxar os parafusos para fora/para dentro dos furos dos parafusos. Em vez disso, eu exijo que os parafusos sejam fixados do lado oposto da estrutura. As cabecas dos parafusos parecem ficar fora do caminho do eixo Y em movimento, mas uma tampa impressa em 3D poderia ser colocada sobre as cabecas dos parafusos para evitar que fios soltos ficassem presos. Sinta-se a vontade para redesenhar este case para torna-lo ainda melhor! Eu aprecio o feedback! FELIZ NATAL!!!!! EQUIPE PRUSA!!!!!

Baixar
