Sobre o objeto 3D A nova impressora Cubit RepRap

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

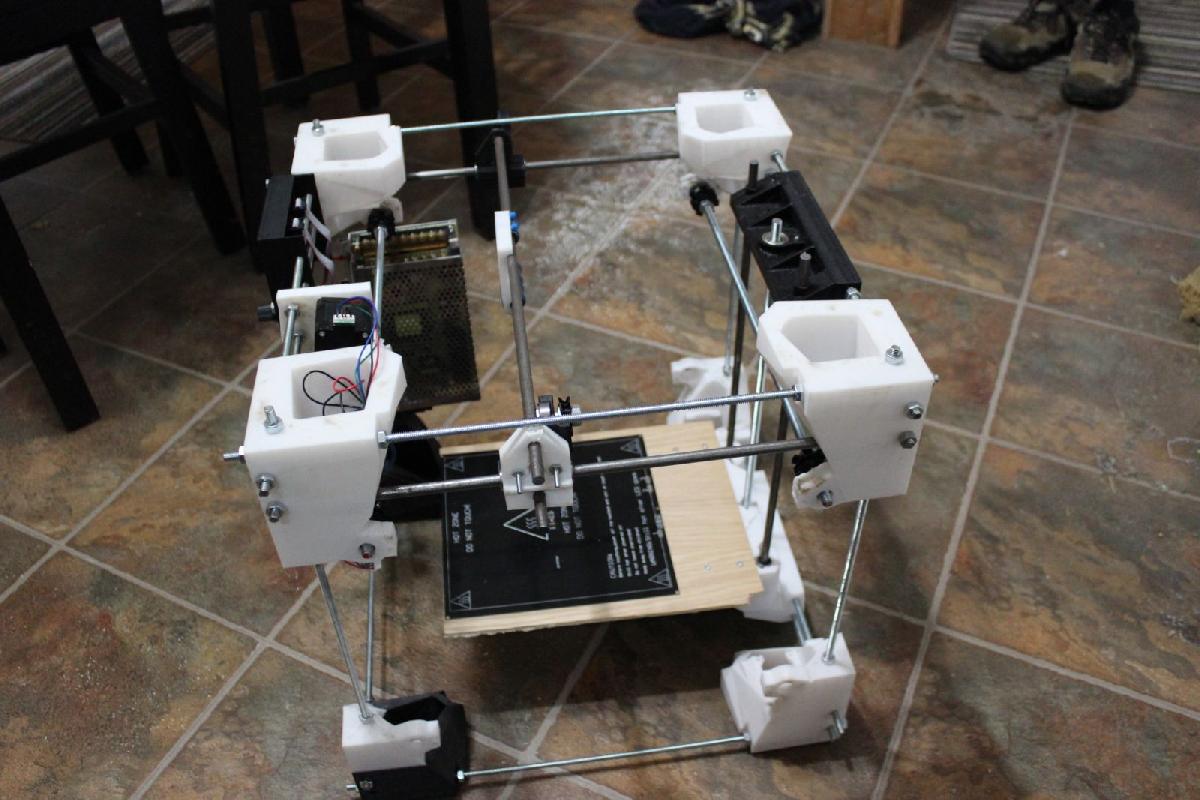

A nova impressora Cubit RepRap foi projetado para Impressora 3D. Por favor, aguarde antes de imprimir um desses, ainda esta em andamento - fotos em breve. todos os buracos parecem se alinhar, entao parece ok para imprimir agora, parece robusto o suficiente para lidar com os movimentos rapidos. (use extrusora remota para mante-lo leve). tem apenas 8 1/2 polegadas de altura de construcao, entao se voce quiser mais, corte sua barra de rosca mais longa do que 18, eu sugeriria para o z usar 20 ou 26+ se voce quiser imprimir um tslot maior.o carro z e tao apertado que voce nao precisa de parafusos para segura-los, apenas bata.imprima 4 de cada bloco v10, leva cerca de 4 horas para imprimir cada bloco, pode ser feito sem suportes.precos em cdn72 - porcas de 1/4 de polegada - $1015 - porcas de 5/16 de polegada - $32 pecas de 6 de barra de rosca de 1/4 - $16, se nao me engano3 pecas de 3 de 8mm de barra lisa - $182 pecas de 3 de barra de rosca de 5/16 - $121 - parafuso de 1 1/2 de comprimento de 5/16 com parte lisa2 rolos de 1kg de pla - $40corrente de bola $106 rolamentos z608 $1011 rolamentos lm8uu para os deslizadores $10custo das pecas cerca de $90, $130 com PLA 3D Filaeletronicosramps 1.4 - $6lcd $10arduino mega $6steppers 11 dolares cada x 3, entao $335 x stepsticks os vermelhos $10heatbed e vidro - $20PSU $20$105 dolares de custo total20 horas para imprimir a 50 watts ainda e menos de 5 dolares, entao nao vou considerar isso.230 custo total, a menos que voce queira imprimir uma versao maior de 3, entao vai custar cerca de 260 dolares.os rolamentos z608 superiores precisam de um pouco de limpeza nas partes superiores onde a impressao cedeu, use um dremel com ponta de carboneto ou um acessorio de lixa de tambor.imprima as engrenagens de corrente de bola dupla 516 e uma unica para o eixo x, mesmo que esteja usando apenas uma peca de corrente de bola, duplo parafuso os lados onde a porca e inserida para evitar afrouxar. tambem imprima 2 nema 17 de corrente de bola dupla.estava pensando que um tubo retratil e um pedaco de fio ao redor dele poderiam funcionar para segurar a corrente de bola dupla do eixo y ou talvez apenas um pedaco curto de fio de ss.onde o rolamento do lado nao motor e um parafuso de 1/2, a cabeca do parafuso tera que ser desgastada para dar espaco no eixo x, esta realmente perto da barra lisa e ainda precisa girar, voce tambem pode precisar fazer um furo onde toca o bloco OU cortar a extremidade do parafuso e desgastar uma porca. poderia ate ir com os 3 completos ou soldar 2 juntos para fazer uma versao de 6 se voce anexa-lo a uma parede.se voce estiver usando para gravar, ha 14 polegadas de espaco livre se voce deixar um dos rolamentos de fora no deslizamento x onde esta o parafuso desgastado.tambem voce precisa de uma furadeira e um pedaco de barra lisa de um quarto de polegada para fazer uma ferramenta de reamer curta para os furos verticais nos blocos para um ajuste apertado.os picos do eixo x precisam ser desgastados 2mm porque esfregam na barra de rosca. use parafusos de 1/8 x 1 1/2 para fixar a montagem. tambem voce tera que furar os 2 furos inferiores para caber os parafusos, os furos existentes ja estao la e o gancho na parte superior mantem tudo seguro.corte a base do heatbed 11.5 (pode ser 12) x 9 com 1/4 de polegada de espessura, fixe com parafusos de 1/8 x 3/4, o pacote diz metal neles da home hardware, pacote transparente com rotulo branco e azul.vou usar um hotend cyclops convertido em chimera para dupla extrusao, alem de que se encaixa bem dentro dos blocos cubo.decidi usar corrente de bola de 4.4 mmhttps://www.thingiverse.com/thing:2971750https://www.thingiverse.com/thing:1589653 suporte do hotendos blocos imprimem em pe sem suportes na minha impressora.minha proxima versao do cubit usara tslot 3d impresso 2020 ou 3030, espero que seja um uso mais eficiente de plastico e tempo, se tudo correr bem com os testes de resistencia, colando a barra de rosca no lugar como conectores, tambem fazer uma fusao no meio com 2 pecas.https://www.thingiverse.com/thing:2541291 slot 3030novo estilo de reprap usando 3x6 4 pecas de barra de rosca de 1/4 de polegada - 12 x 18 pecas de barra de rosca de 1/4 de polegada, voce pode obter comprimentos de 6 na homehardware por 5 dolares cada. indo por um clone de estilo ultimaker / davinci.peguei algumas pecas de https://www.thingiverse.com/thing:2260317
