Sobre o objeto 3D A fivela perfeita

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

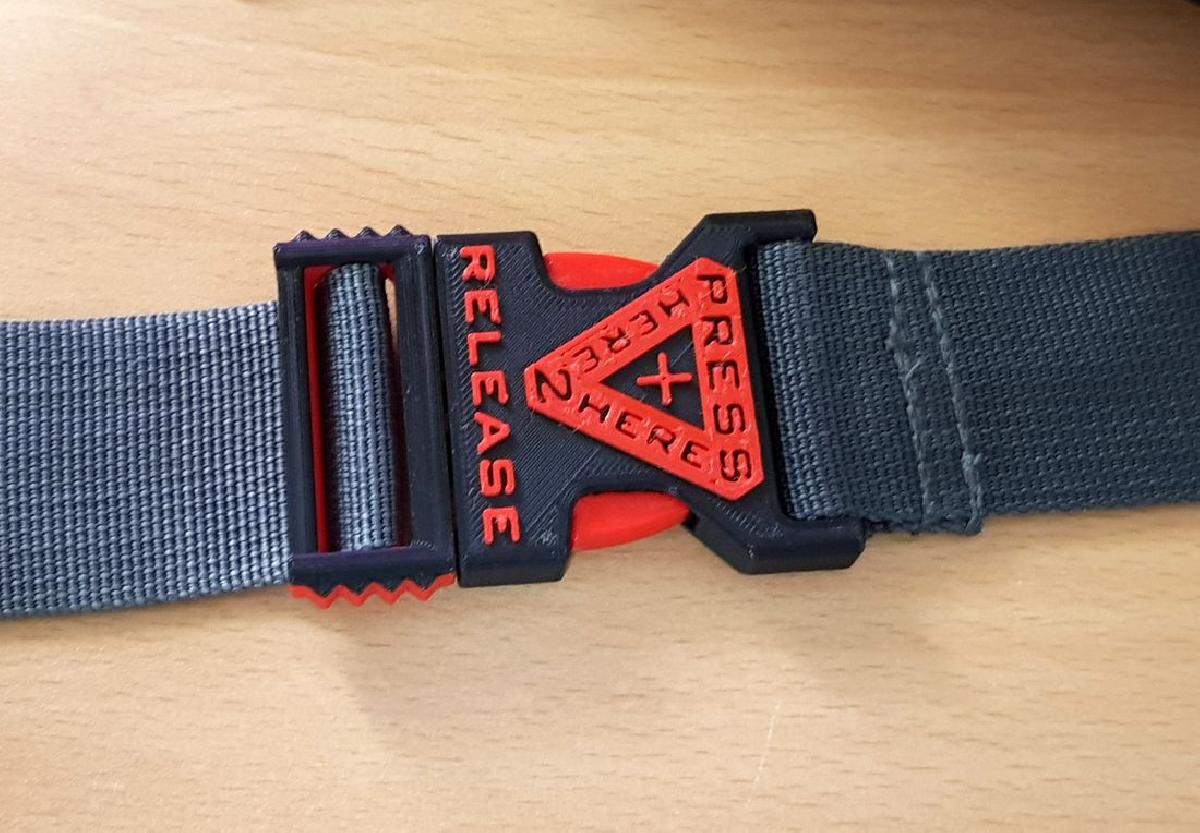

A fivela perfeita foi projetado para Impressora 3D. O fechamento da minha pochete quebrou apos cair de uma janela do terceiro andar e eu precisei de um substituto. Foi a desculpa perfeita para desenhar algo para imprimir em 3D! Depois de olhar para fechos aqui no Thingiverse e ler as respectivas secoes de comentarios, decidi estabelecer alguns objetivos para o projeto:Deve ser impresso sem suportes,o fecho tem que parecer com o que esta sendo substituido,tem que ser tao forte quanto o original,abrir e fechar deve funcionar como o original (sem travar),pode ser usado com fita ja costurada,tem um laco duplo de um lado para ajuste da correia.Apos muitas iteracoes, acabei com um substituto muito solido e pratico. Estou usando ha cerca de duas semanas e e tao bom quanto a peca original.Estava procurando um nome para esta coisa que tivesse mais charme do que "fecho de substituicao" e, ao mostra-lo a um amigo, ela mencionou "saiu perfeito!", portanto "O Fecho Perfeito".Este fecho e destinado a uma correia de 36mm / 1.42polegada de largura. Voce deve ser capaz de escala-lo para caber em outras larguras, mas eu ainda nao tentei isso pessoalmente. Espere um pouco mais de atrito se voce diminuir o tamanho, ja que a lacuna entre as partes tambem diminuira.Como imprimirImprima sem suportes. Use filamento PETG XT 3D Fila para melhores resultados. ABS tambem funciona bem, mas pode deformar um pouco, tornando a insercao e liberacao menos suaves. Nao tentei PLA 3D Fila porque nao tenho certeza se sera forte o suficiente para esta aplicacao (mas se voce tentar, por favor, compartilhe seus resultados!).Os fechos mostrados nas fotos foram impressos em uma PRUSA I3 MK3 usando camadas de 0,2mm, 3 contornos e 30% de preenchimento. As partes pretas e vermelhas sao PETG XT 3D Fila e as partes azuis e amarelas sao ABS.Quais arquivos imprimirSe voce esta com pressa (mas ainda conseguiu ler ate aqui, obrigado) imprima o arquivo thePerfectBuckle.stl, que inclui tudo o que voce precisa em um pacote conveniente.Fiz alguns experimentos adicionando decoracoes a parte feminina do fecho, o que e complicado porque precisa ser impresso verticalmente. Tentei alguns designs ate me conformar com o que esta nas fotos, inspirado nos adesivos de ASSENTO EJECAO DANGER encontrados em aeronaves. Se voce quiser a versao decorada, use o arquivo buckleFemale--decorated.stl.Decoracoes muito mais legais seriam possiveis se a parte feminina do fecho fosse impressa horizontalmente, o que, e claro, exigiria algum tipo de suporte. Nesta configuracao, a capacidade de ponte da impressora pode ser explorada, significando que os suportes sao necessarios apenas nas aberturas laterais, entao decidi adicionar alguns suportes destacaveis la. Para imprimir esta versao, use o arquivo experimental--buckleFemale_decorated_with_supports.stl e imprima sem suportes ja que eles ja estao incluidos no arquivo. Apos a impressao, retire os suportes laterais e e isso.Imprimir esta versao horizontal usando filamentos de diferentes cores resulta em um fecho muito bonito, mas tenha em mente que a insercao e liberacao podem nao ser tao suaves quanto na versao impressa verticalmente (porque as pontes ficarao um pouco penduradas, aumentando o atrito).A proposito, se voce encontrar uma decoracao mais bonita para o fecho, por favor, compartilhe sua producao! Eu fiz o upload dos arquivos do Fusion360 para voce brincar com eles; a decoracao esta no Sketch14.Como montar as partesSe sua fita ja estiver costurada no lugar, como a minha, passe o pino macho atraves da sua fita e entao coloque-o em seu lugar na parte masculina do fecho. Faca o mesmo para a parte feminina.Se sua fita ainda nao estiver costurada, coloque o pino macho no lugar e entao passe a fita pelos lacos. A parte feminina requer que sua fita seja costurada de qualquer forma, entao voce pode adicionar o pino e depois costurar a fita ou o contrario.ATUALIZACAO 22/09/2019:Agora estou usando esta coisa ha alguns meses e tem funcionado bem. Uma pequena reclamacao era que, com forca de puxar suficiente e algum torcao, voce poderia realmente abrir o fecho. Para resolver isso, ajustei um pouco as extremidades do gancho da parte masculina e afinei as paredes internas femininas de acordo. Agora, ele trava muito bem.Aproveite!

Baixar

O arquivo 3D intitulado "A Fivela Perfeita" representa uma solução engenhosa e prática para um problema cotidiano: a substituição de uma fivela quebrada de uma pochete. O autor compartilha sua jornada desde a concepção do projeto até a criação de um item que não só é funcional mas também tem um toque de criatividade.

### Detalhes do Projeto

**Objetivos do Projeto:**
O autor se propôs a atender algumas necessidades essenciais:
- A peça deve ser impressa sem suporte;
- A aparência deve ser similar à fivela original;
- Deve ter a mesma robustez da peça que substitui;
- Funcionalidade de abrir e fechar deve ser suave e eficiente;
- Deveria ser compatível com fitas já costuradas;
- Possuir um laço duplo para ajustes na cinta.

Após várias iterações e testes, resultou em um design que atende a todos esses critérios, demonstrando a importância do processo iterativo e da prototipagem rápida comum no design para impressão 3D.

### Materiais e Métodos de Impressão

Para a impressão, o autor recomenda o uso de **filamento PETG**, que proporciona melhores resultados em termos de durabilidade e resistência ao desgaste. O **ABS** também é uma opção, embora possa deformar, comprometendo a suavidade do mecanismo de abertura e fechamento. O **PLA** é uma alternativa que não foi testada pelo autor devido à preocupação com sua resistência.

As impressões foram realizadas em uma impressora **PRUSA I3 MK3** com uma configuração de camada de **0,2mm**, **três contornos** e um **preenchimento de 30%**. Isso fornece uma combinação ideal de suporte estrutural e eficiência na impressão.

### Arquivos e Variedades

O autor disponibiliza múltiplos arquivos para impressão:
- **thePerfectBuckle.stl**: O arquivo principal com todas as partes necessárias.
- **buckleFemale--decorated.stl**: Versão decorada da parte feminina da fivela.
- **experimental--buckleFemale_decorated_with_supports.stl**: Versão decorada com suportes incluídos.

A possibilidade de brincar com os desenhos também é incentivada, já que os arquivos do Fusion360 foram compartilhados para modificações pessoais, o que agrega um valor extra ao projeto em termos de personalização.

### Montagem

A montagem da fivela é prática e acessível, servindo tanto para fitas já costuradas quanto para aquelas que ainda não receberam o acabamento. Isso garante que o projeto seja flexível e adaptável a diferentes situações.

### Atualizações e Melhorias

Com o uso contínuo, o autor aprimorou o design para evitar que a fivela se abra acidentalmente sob tensão. Essa evolução demonstra a natureza dinâmica do design de produtos e a capacidade de adaptação às necessidades reais do usuário.

### Considerações Finais

"A Fivela Perfeita" não só oferece uma solução para um problema específico, mas também reflete a criatividade, funcionalidade e a engenhosidade inerente ao mundo da impressão 3D. O projeto estimula a personalização e a continuidade do desenvolvimento, convidando outros a participar da comunidade de impressão 3D e a compartilhar suas próprias inovações. É uma excelente amostra de como a impressão 3D pode transformar necessidades cotidianas em soluções acessíveis e personalizáveis.
