Super Nintendo (SNES) PAL Raspberry Pi 3 Case

Jogos eletrônicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Super Nintendo (SNES) PAL Raspberry Pi 3 Case

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Super Nintendo (SNES) PAL Raspberry Pi 3 Case foi projetado para Impressora 3D. Vejo que meu design e até fotos foram roubados e colocados em uma loja que não quero mencionar porque não quero dar tráfego a eles. Eu peço que você NÃO compre de nenhum vendedor. Estas lojas não são de confiança. Atualização 16.9.18: Adicionada variante de maiúsculas e minúsculas para um Raspberry Pi 3 com um Pi2Scart. Você encontra os modelos que são diferentes do caso normal no Pi2Scart.zip Ainda um trabalho em andamento! Eu estava cansado de esperar pelo SNES Mini então decidi fazer o meu! Este é um caso para o Raspberry Pi 3. Ele também possui uma porta de controlador totalmente funcional para um controlador SNES! O caso foi projetado para esta porta: http://www.ebay.com/itm/SNES-Controller-female-connector-Socket-Vertical-Mount/152485369594?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649 Se houver intereset suficiente, posso escrever um guia de como conectar a porta ao RPi. Este design também possui um PowerBlock de petrockblock e pode ser encontrado aqui: https://blog.petrockblock.com/powerblock/ Ele é usado para o interruptor de energia suave, bem como o LED. Muito útil! ATUALIZAÇÃO 13.09.17: Novos arquivos foram carregados. Agora há um lábio na parte superior para a capa se encaixar bem. Há também uma montagem para um pequeno interruptor deslizante para ligar o pi. Também adicionei algumas fotos para mostrar como tudo deve andar junto! Para o interruptor de slide, usei algo assim: https://www.digikey.de/product-detail/de/e-switch/EG1201/EG1901-ND/101720 Para o microswitch você precisa de um com uma altura de 9,5mm como os daqui:http://katalog.we-online.de/en/em/TATV_6X6_THT_4301x6xxx7x6 Aqui está um esquema rápido sobre como conectar a porta do controlador ao Pi. Conecte-os de acordo com o diagrama. Eu não desenhei a linha 5V e GND, mas você precisa conectá-los a um pino 5V e GND no Raspberry Pi! Depois de conectar os pinos de acordo com o diagrama, você precisa instalar o driver gamecon_gpio_rpi através do instalador do pacote Retropie. Em seguida, você precisa adicionar a seguinte linha ao seu /opt/retropie/configs/all/autostart.sh: sudo modprobe gamecon_gpio_rpi mapa=0,0,0,1,0,0 Depois disso, você precisa configurar o controlador SNES como qualquer outro controlador no Retropie! 09.10.2017: Planejando fazer uma grande reformulação no projeto. Fique atento! 03.11.2017: Finalmente carregou os arquivos atualizados! As seguintes coisas mudaram: Slot de cartucho totalmente funcional! A tampa do cartucho não é mais para mostrar. Além disso, o botão de ejeção do cartucho está funcionando. Para que isso funcionasse eu tive que tornar o estojo 4mm mais alto e mover o RPi3 para baixo. Ainda estou trabalhando em um circuito NFC que vai ler os carrinhos, pois coloco tags NFC dentro deles. Redesenhado o botão liga/desliga. Agora ficou muito mais fácil de montar e imprimir. Encontrei mais ou menos as melhores cores SNES correspondentes. Se você estiver na Alemanha, você pode comprar os seguintes filamentos: -- Corpo Principal & Cartuchos: http://3dk.berlin/de/pla/92-pla-filament-platingrau.html -- Capa: http://shop.3d-filament.de/de/3d-druck-filament-1-75mm/pla/oem/175-pla-grau.html -- Interruptores e tampa do cartucho: http://3dk.berlin/de/pla/74-pla-filament-dunkelgrau.html Lista TODO: Adicione arquivos stl para o cartucho. Eu não desenhei o cartucho, apenas os modifiquei. Eu tenho que falar com o criador para obter a permissão para carregar os arquivos aqui. Terminado! Adicionado os arquivos! Adicione uma versão do caso para usar sem o PowerBlock. Você perderá, é claro, a funcionalidade do botão liga/desliga. Terminado! Adicionado os arquivos! Tente fazer uma tampa frontal para o segundo tipo de porta do controlador SNES que flutua no ebay. Ele tem um aro muito maior, então não tenho certeza se sou capaz de fazer isso sem modificar a porta em si. Provavelmente o aro superior e inferior tem que ser removido. Você precisa modificar esse tipo de porta do controlador. Ele vai caber dentro da placa frontal depois! Vai tentar incorporar isso no manual também. Adicionar uma versão multimaterial Faça um passo a passo detalhado. Especialmente a mecânica do cartucho precisa de alguma explicação. Vou imprimir o estojo inteiro novamente e fazer fotos para cada passo enquanto o monto. Quase pronto! Você pode encontrar partes dele na parte inferior da página! Circuito NFC com software de emulação. Já estou trabalhando na minha compilação personalizada de emulationstation que é capaz de ler e escrever as tags NFC. Terminado! Hardware e software estão funcionando! Agora posso ler as tags dentro dos cartuchos para iniciar o jogo e também escrever para eles através do EmulationStation. Colocar o leitor NFC na caixa é muito difícil. Vou tentar adicionar isso ao manual também! O código-fonte pode ser encontrado aqui: https://retropie.org.uk/forum/topic/14390/nfc-enabled-emulationstation

Baixar

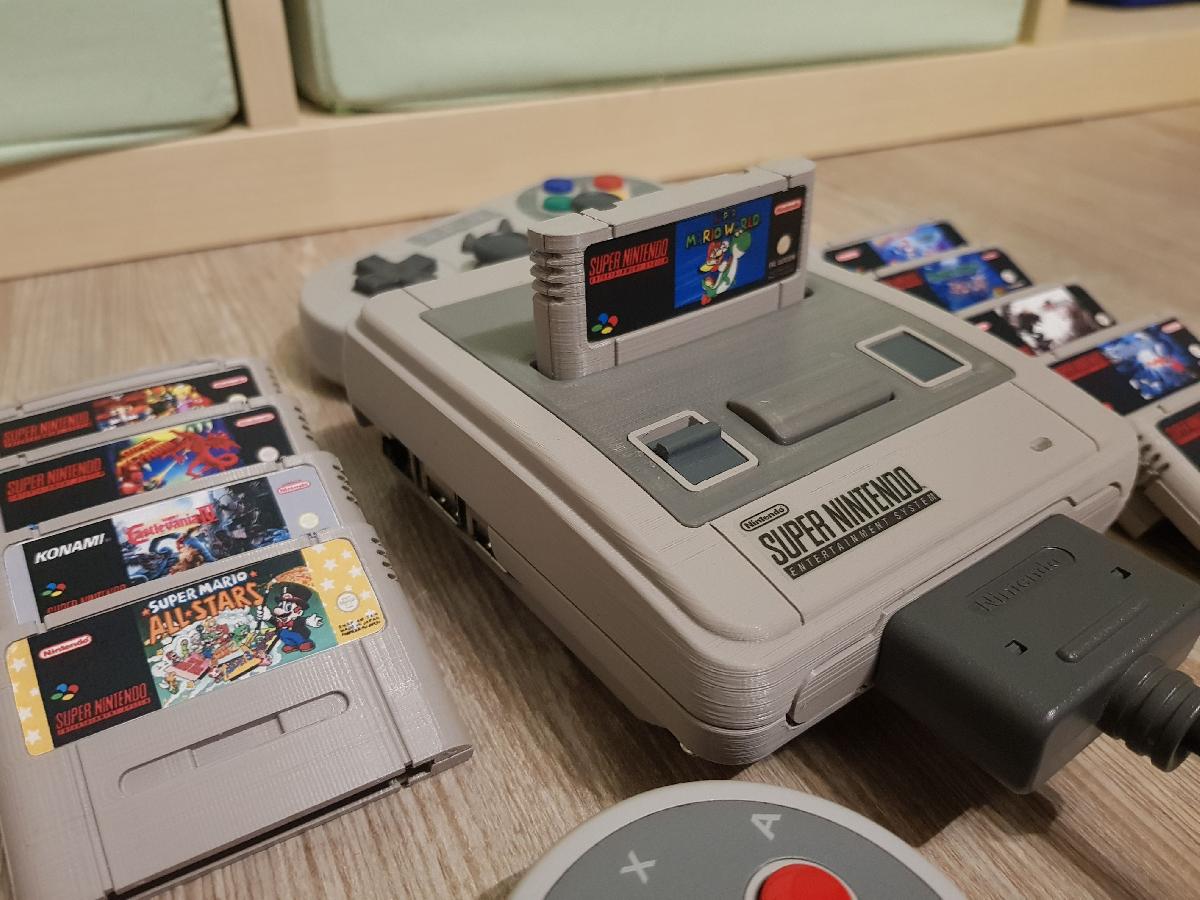

O arquivo Super Nintendo (SNES) PAL Raspberry Pi 3 Case é um modelo 3D projetado para ser usado com a impressora 3D. Este arquivo foi projetado como um gabinete personalizado para o Raspberry Pi 3, com uma estética inspirada no console de videogame Super Nintendo Entertainment System (SNES).

Segundo o autor, este modelo é um projeto em andamento e ele atualizou várias vezes, acrescentando novos recursos e melhorando os existentes. Entre as características deste projeto estão:

- Uma porta de controlador funcional para um controlador SNES, o gabinete foi projetado para se adaptar a uma certa porta vendida na eBay.
- Possui um PowerBlock do petrockblock utilizado para o interruptor de energia.
- Há um 'lábio' na parte superior da caixa para que a tampa se encaixe corretamente.

O autor também adicionou uma montagem para um pequeno interruptor deslizante para ligar o Raspberry Pi, para o qual até indicou alguns switches específicos.

Com as atualizações de 13.09.17, o autor fez mudanças significativas nas características do projeto, tornando a caixa ainda mais funcional. Ele fez um slot de cartucho totalmente funcional com botão de ejeção, redesenhou o botão liga/desliga e até encontrou as cores correspondentes ao SNES para a impressão do modelo.

O caso também conta com circuito NFC, permitindo que a caixa leia tags NFC dentro dos "cartuchos" que podem ser inseridos no slot da caixa.

O autor do arquivo expressa preocupação com a venda ilegal de seu design, alertando em sua descrição para não comprar de vendedores não confiáveis.

Ele também menciona futuras atualizações planejadas para o projeto, como adicionar uma versão multi-material do caso, fazer um detalhado passo a passo, principalmente quanto à mecânica do cartucho e incorporar a porta do controlador ao manual.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
