Sobre o objeto 3D Raquete de tenis de mesa (pingue pongue), modelo Butterfly Viscaria FL

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

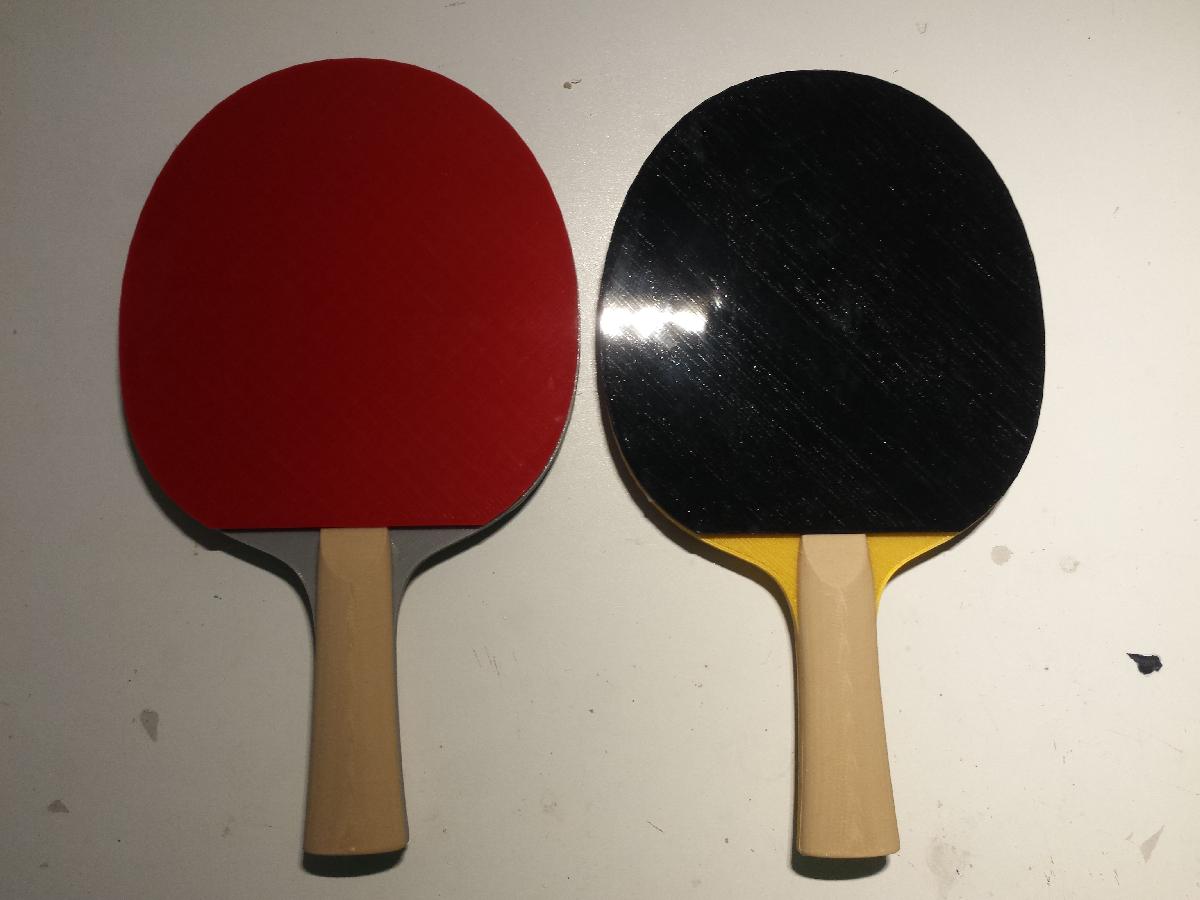

Raquete de tenis de mesa (pingue pongue), modelo Butterfly Viscaria FL foi projetado para Impressora 3D. Este e um design de raquete de tenis de mesa totalmente imprimivel em 3D semelhante ao Butterfly Viscaria FL.Usei duas abordagens diferentes para fazer uma raquete: Modelo composto por estrutura intermediaria e 2 pecas de mao coladas em ambos os ladosModelo que cria uma unica peca composta por estrutura intermediaria e pecas de mao todas impressas juntas (sem cola) A 1ª abordagem e direta e facil de fazer. A segunda abordagem e mais exigente. Requer imprimir primeiro o quadro intermediario e depois trocar o filamento durante a impressao para fazer a primeira metade da alca. Em seguida, remova a peca e imprima um acessorio de alinhamento especial em sua mesa. Insira a parte do meio do quadro no gabarito de cabeca para baixo e imprima a outra metade da alca. Veja as imagens para ter uma ideia de como eu fiz. A raquete amarela e o resultado da primeira abordagem e a raquete cinza e da 2ª abordagem.Em ambas as abordagens, as pecas de borracha sao impressas separadamente do material Ninja Flex na superficie de vidro nu para melhor acabamento superficial. Usei cola de raquete padrao para colar as borrachas impressas na armacao.Imprimi as pecas de mao da Wood PLA 3D Fila, o que cria um visual de madeira realista unico para o cabo da raquete. Usei PLA 3D Fila tambem para o midframe. Eu tentei ABS tambem, mas o problema e deformar depois que o quadro foi removido da cama.Acabei com a raquete completa que era de 168 g, a raquete original e de 161 g. A unica diferenca notavel de peso e que a raquete impressa tem mais peso na borracha, o que faz com que pareca um pouco pesada na mao. Voce pode tentar imprimir o diluente de borracha ou com o minimo de material possivel para superar esse problema ou tentar usar mais material para a alca para torna-la equilibrada.Em relacao as duas abordagens de impressao diferentes, nao vi muita diferenca entre o 1º e o 2º metodo. Eu esperava que o 2º metodo tornasse a alca mais perfeita, mas devido ao PLA de madeira e ao PLA de estrutura intermediaria se comportarem de maneira ligeiramente diferente, o resultado nao foi totalmente perfeito. Pode-se obter melhores resultados usando mais materiais semelhantes no meio da estrutura e nas pecas do cabo ou levando em consideracao a diferenca.

Baixar

O arquivo 'Raquete de tênis de mesa (pingue-pongue), modelo Butterfly Viscaria FL' é um design de uma raquete de tênis de mesa totalmente impressa em 3D, semelhante ao modelo Butterfly Viscaria FL.

O autor usou duas abordagens para criar a raquete. A primeira consiste em um modelo composto pela estrutura intermediária e duas partes da mão coladas em ambos os lados. Já a segunda gera uma única peça composta por estrutura intermediária e peças de mão, todas impressas juntas, sem uso de cola.

A primeira abordagem é mais direta e simples, enquanto a segunda é mais complexa, exigindo a impressão troca de filamento durante a impressão para a confecção da primeira metade da alça. Depois disso, é necessário remover a peça e imprimir um acessório de alinhamento especial. Após essa etapa, a parte do meio da estrutura é inserida no gabarito, e a outra metade da alça é impressa.

Em ambas as abordagens, as peças de borracha são impressas separadamente com material Ninja Flex em uma superfície de vidro nu para obter um melhor acabamento superficial. A cola utilizada para fixar as borrachas impressas na estrutura é a padrão para raquetes.

Para a impressão das peças da mão, foi utilizado Wood PLA, que cria uma aparência de madeira realista para o cabo da raquete. O autor também utilizou PLA para a estrutura intermediária e tentou o ABS, mas encontrou problemas com deformações após a retirada do quadro da cama.

A raquete completa pesa 168 g, enquanto a raquete original pesa 161 g. A diferença de peso é notada especialmente na borracha, fazendo a raquete impressa parecer mais pesada na mão.

Em relação às duas abordagens de impressão, o autor não observou muita diferença entre os resultados obtidos pelo 1º e 2º métodos. Esperava-se que o segundo método resultasse em uma alça mais perfeita, mas devido ao comportamento ligeiramente diferente do PLA de madeira e do PLA da estrutura intermediária, o resultado final não foi completamente satisfatório. Para melhorar os resultados, pode-se tentar usar materiais semelhantes para a estrutura intermediária e as peças da alça, ou levar em consideração as diferenças entre os materiais.
