Sobre o objeto 3D Enclosure para Prusa i3 MK3 redimensionada Ender 5 para IKEA Lack

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

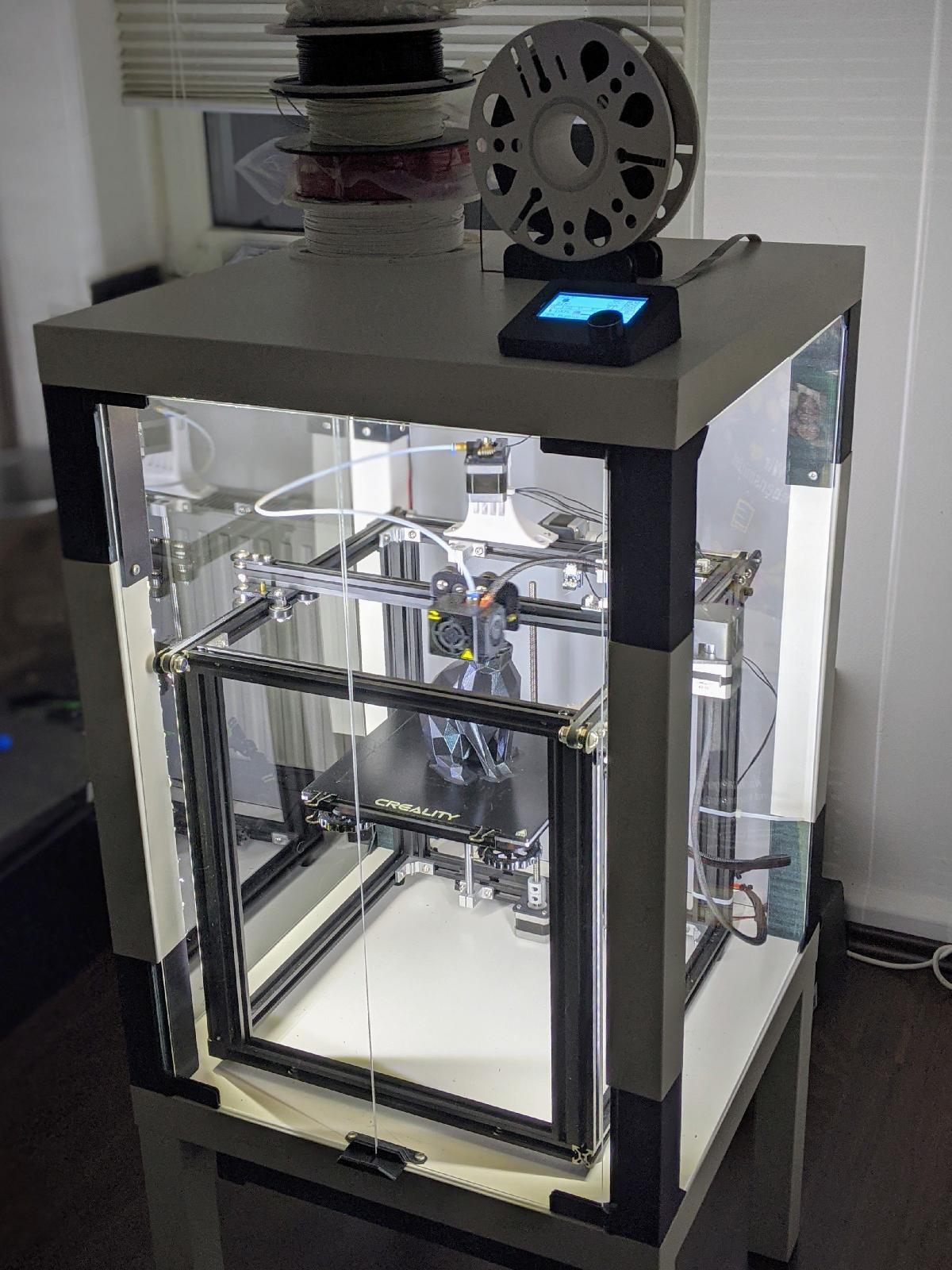

Enclosure para Prusa i3 MK3 redimensionada Ender 5 para IKEA Lack foi projetado para Impressora 3D. Este e um Re-Re remix do enclosure original Prusa i3 MK3 redimensionado do Ender3 para se ajustar ao Ender5. Os espacadores foram redimensionados para 150mm cada, entao eles lhe darao uma folga adicional de 300mm. A altura total do enclosure e de 120cm com uma altura de camara de 70cm.Alem disso, adicionei trilhos para duas fitas de LED que se encaixam perfeitamente sobre os elementos espacadores. Comprei uma fita de LED branca fria de 24V, cortei e colei nos trilhos, soldei alguns cabos neles e conectei diretamente a placa principal.Tambem adicionei um suporte para a caixa de eletronicos, para que possa ser montada sob a mesa Lack inferior.O que voce recebe no pacote:Espacadores superior e inferior com 150mm de altura cadaElementos de pes para travar as mesas no lugar uma em cima da outraHastes e macanetas da portaConjunto de montagem da caixa de eletronicosPara uma lista detalhada de pecas e instrucoes de montagem, consulte aqui: https://blog.prusaprinters.org/cheap-simple-3d-printer-enclosure/Usei as seguintes dimensoes de vidro acrilico:2 pecas de 696mm x 440mm x 3mm para paredes esquerda e direita (transparente)1 peca de 696mm x 440mm x 3mm para a parede de tras (fosca)2 pecas de 696mm x 220mm x 3mm para a porta esquerda e direita (transparente)O custo do vidro acrilico foi em torno de 70 Euros.Devido ao reposicionamento da caixa de eletronicos, tive que fazer cabos personalizados com um comprimento aumentado. Voce pode ser capaz de comprar extensoes pre-fabricadas, mas caso queira construi-las por conta propria, aqui esta o que eu usei.Sem garantia de que tudo isso esta correto. Prossiga por sua conta e risco. Se voce nao se sentir confortavel lidando com fios e corrente, nao faca isso.Fiacao do Ender 3: https://github.com/Creality3DPrinting/Ender-3/tree/master/Ender-3%20Wiring/PDFHeatbed: 14 AWG preto e vermelho com conector XT60Ventiladores: 22 AWG preto, vermelho, amarelo, azul com conector JST-SMTermistor: 24 AWG branco com conector JST-SMAquecimento do bico: 18 AWG vermelho com conector JST-SMMotores de passo: 24 AWG preto com conectores JST-XH e JST-PH2Display: cabo de fita IDC de 10 pinos de 2,54mmConjuntos de conectores JST e ferramentas (Links de Parceiros da Amazon)JST-XH para motores de passo com ferramenta de crimpagemJST-SM para cabosJST-PH2 para conexoes da placa principalConectores XT60 para heatbedCoisas adicionais que usei na minha montagem e o que voce ve nas fotos:Caixa de LCD: https://www.thingiverse.com/thing:3711912Suporte de bobina: https://www.thingiverse.com/thing:2047554Braco do extrusor: https://www.thingiverse.com/thing:3595328Coelho da Pascoa de baixa poligonal: https://www.thingiverse.com/thing:3562478Por favor, tenha em mente que isso e um re-remix, entao eu tive que modelar com base em arquivos stl. Pode nao ser a prova dagua, mas imprimiu bem para mim.Voce precisara de uma chave de fenda longa (>150mm) ou algum tipo de extensao fina para fixar os espacadores nas pernas da mesa.Remix baseado neste Remix: https://www.thingiverse.com/thing:3598219Construcao original: https://www.thingiverse.com/thing:2864118Manopla: https://www.thingiverse.com/thing:12695
