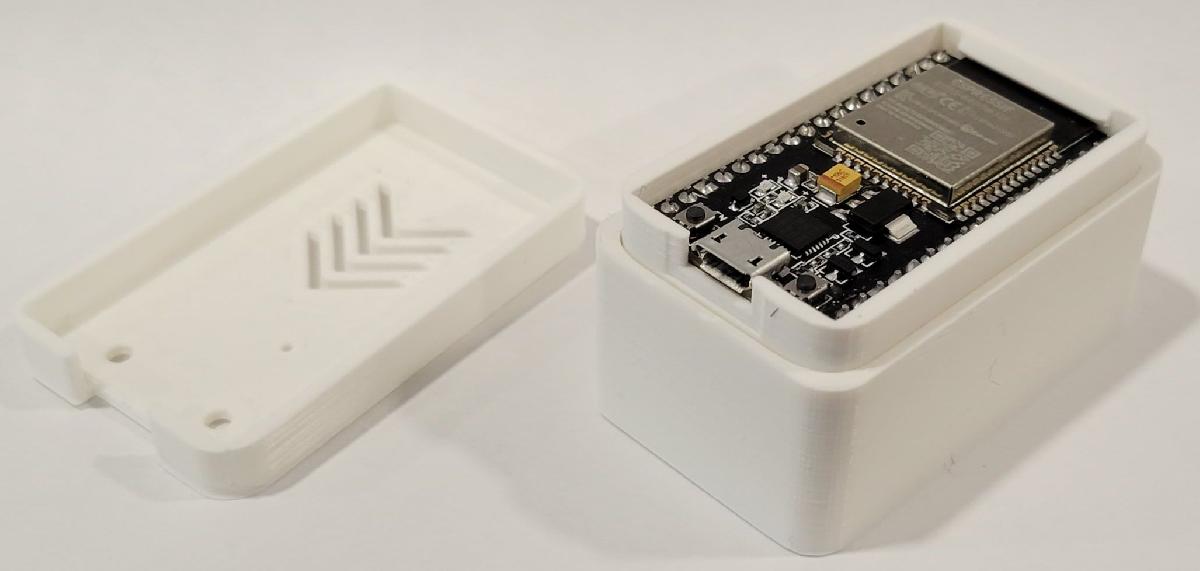

Caso Dupont ESP32 WROOM 32D

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caso Dupont ESP32 WROOM 32D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Caso Dupont ESP32 WROOM 32D foi projetado para Impressora 3D. Isso foi projetado para acomodar um ESP32 com conectores de pinos soldaveis e permitir que voce use conectores dupont com ele. Como os nomes dos arquivos sugerem, isso foi feito com o ESP32-WROOM-32D em mente, especificamente aquele da HiLetGo.Os principais componentes consistem em uma tampa, suporte de placa e base para abrigar eletronicos adicionais. Existem duas variantes do design, padrao e longa. As variantes mais longas sao identificadas por um '-L' no final do nome.Base do ESP32-WROOM-32D - Estojo basico com espaco suficiente para acomodar alguns sensores. Nao ha metodos de montagem aqui... apenas uma caixa esperando ser preenchida com suas novidades.Suporte do ESP32-WROOM-32D - Esta peca segura o proprio ESP32. Ha um recorte na parte de tras para manter a placa no lugar. Quando impressa com uma altura de camada de 0,1, e um encaixe solido que segura firmemente a placa no lugar.Tampa do ESP32-WROOM-32D - Tampa simples que cobre um ESP32 com aberturas para o SoC e buracos para os dois botoes.ESP32-WROOM-32D APD-9960 Luminancia - Base padrao com recortes e pontos de montagem para o sensor de luminancia APD-9960 com um buraco maior para passar uma ventosa de 2" para montagem em uma superficie de vidro.ESP32-WROOM-32D Sensor de Luz BH1750 - Base padrao com recortes e pontos de montagem para o sensor de lux BH1750 com um buraco adicional para uma ventosa de 2".Rele SRD-03VDC-SL-C - Base longa projetada para abrigar um rele SRD-03VDC-SL0C. Este rele pode ser ativado por um sinal de 3v e pode suportar 30vdc, perfeito para a maioria dos abridores de portas de garagem.Atualizacao 12/4/2021Adicionadas variantes mais longas de base, suporte e tampa, bem como um case longo projetado para um rele. As variantes longas sao identificadas por um '-L' no final dos nomes.Este e um trabalho em andamento onde irei postar designs de base adicionais conforme a necessidade/solicitacao surgir.

Baixar

O modelo 3D intitulado "Caso Dupont ESP32-WROOM-32D" é uma solução projetada especificamente para abrigar o módulo ESP32-WROOM-32D, facilitando a integração e utilização desse poderoso microcontrolador em projetos eletrônicos. A seguir, uma visão detalhada dos componentes e funcionalidades do modelo:

### Componentes do Modelo 3D:

1. **Base ESP32-WROOM-32D**:
- **Descrição**: Esta é a estrutura básica destinada a acomodar não apenas o ESP32, mas também espaço adicional para sensores ou outros componentes eletrônicos.
- **Características**: Não contém elementos de montagem, oferecendo uma caixa simples e prática para agregar o que for necessário.

2. **Suporte ESP32-WROOM-32D**:
- **Descrição**: Um suporte feito sob medida para assegurar o ESP32 no lugar.
- **Detalhes Técnicos**: Apresenta um entalhe na parte traseira que mantém a placa firmemente fixa, especialmente se impressa com uma altura de camada de 0,1 mm, garantindo um encaixe perfeito e estável.

3. **Capa ESP32-WROOM-32D**:
- **Função**: Protetora, cobre o módulo ESP32 e possui aberturas para acesso ao System on Chip (SoC) e furos para os botões do dispositivo.

4. **ESP32-WROOM-32D APD-9960 Luminancia**:
- **Descrição**: Base projetada especialmente para o sensor de luminância APD-9960, permitindo fácil montagens em superfícies de vidro, devido a um orifício feito para uma ventosa de 2 polegadas.

5. **ESP32-WROOM-32D Sensor de Luz BH1750**:
- **Características**: Semelhante à variante acima, esta base foi concebida para acomodar o sensor de lux BH1750, incluindo um orifício para ventosas, facilitando a instalação em superfícies variadas.

6. **Rele SRD-03VDC-SL-C**:
- **Descrição**: Um suporte longo para o relé SRD-03VDC-SL-C, que é capaz de ser ativado por um sinal de 3V e suporta até 30VDC, ideal para aplicações como atuadores de portas de garagem.

### Variedades e Atualizações
O modelo apresenta duas variantes principais: um design padrão e um mais longo, identificados por "-L" no final do nome. Isso oferece flexibilidade para diferentes aplicações e integrações em projetos eletrônicos. A atualização de 12 de abril de 2021 trouxe novas variantes mais longas para cada componente, expandindo as opções disponíveis para os usuários.

### Uso e Aplicações
O "Caso Dupont ESP32-WROOM-32D" foi criado não apenas para facilitar o uso do ESP32 em projetos DIY, mas também para permitir a integração com diversos sensores e módulos, tornando-o ideal para desenvolvedores e entusiastas que buscam personalizar suas soluções de IoT (Internet das Coisas).

Com um design focado em funcionalidade e acessibilidade, este modelo 3D é uma ferramenta valiosa para criar e organizar projetos eletrônicos em um único espaço de forma eficiente e esteticamente agradável. É um exemplo claro de como a impressão 3D pode auxiliar na prototipagem e desenvolvimento de hardware.
