Antena Parasitaria Lindenblad K7ZOO 70 cm

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Antena Parasitaria Lindenblad K7ZOO 70 cm

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

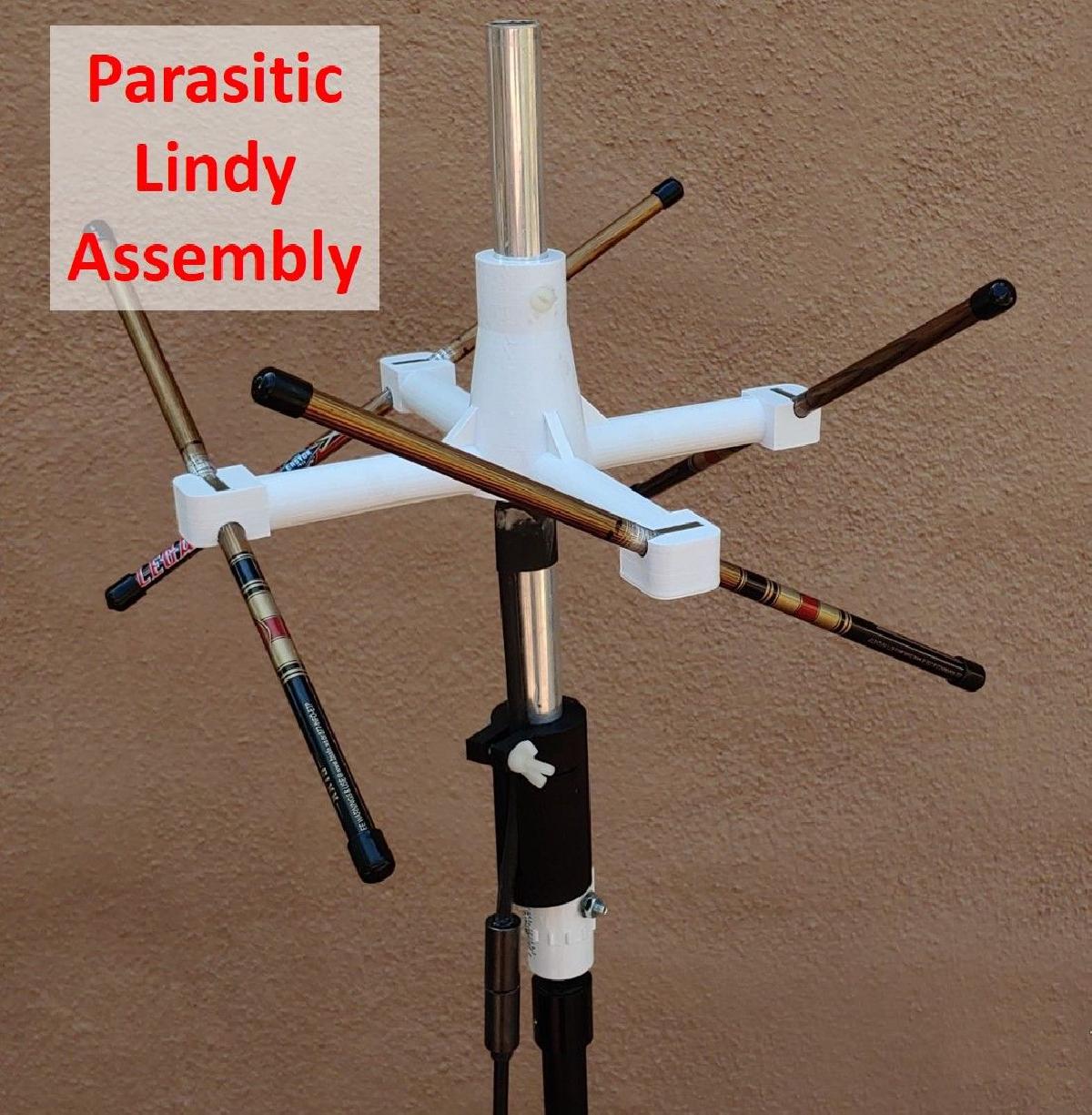

Antena Parasitaria Lindenblad K7ZOO 70 cm foi projetado para Impressora 3D. Este design aproveita amplamente o excelente trabalho anterior de Tony Monteiro (AA2TX), que criou e publicou o artigo: “Uma Antena Parasitaria Lindenblad para 70cm” Anais da AMSAT 2006. O design do AA2TX usa um dipolo central alimentado cercado por quatro elementos parasitados inclinados. O artigo pode ser encontrado neste endereco: https://www.amsat.org/wordpress/wp-content/uploads/2014/01/70ParaLindy.pdfUm dos maiores desafios para construir o design do AA2TX e segurar os elementos parasitados na geometria maluca definida por uma configuracao Lindenblad. O design do AA2TX usou pecas de irrigacao, exigindo alinhamento cuidadoso a mao e operacoes de colagem tediosas. Hoje, com a disponibilidade da impressao 3D, e possivel remover literalmente todos os alinhamentos criticos, projetando esses espacamentos e angulos na peca impressa em 3D!Juntamente com o suporte dos elementos parasitados, outra alteracao foi feita no design do AA2TX: elementos de aluminio mais grossos (tubulacao de 0,375 de diametro) foram substituidos no lugar de varao de aluminio de 1/8 de polegada. Esta mudanca nao afetara significativamente o desempenho do design. A tubulacao maior foi escolhida principalmente para tornar a montagem mais robusta para operacoes portateis.PERGUNTAS RECEBIDAS / RESPONDIDASO fundo do dipolo esta montado em um isolador, separando-o do mastro de montagem?Sim, o dipolo inferior esta montado em um suporte isolante. Eu projetei uma peca em 3D que (na parte superior) segurava o diametro externo do elemento dipolo inferior e (na parte inferior) acoplava a um encaixe de PVC roscado femea... que era montado em meu mastro Buddipole.Qual e o diametro dos elementos do dipolo alimentado?A tubulacao de aluminio do dipolo alimentado e de 3/4 de diametro, conforme descrito pelo artigo do AA2TX mencionado acima.

Baixar

O modelo 3D intitulado "Antena Parasitaria Lindenblad K7ZOO 70 cm" é uma representação digital da antena parabólica projetada para operação na faixa de 70 cm, baseada no trabalho de Tony Monteiro (AA2TX). A criação deste modelo oferece uma solução prática e inovadora para os desafios enfrentados na montagem de antenas parasitárias, que geralmente requerem um alinhamento preciso e métodos de colagem que podem ser tediosos.

### Descrição do Modelo

O design da antena segue a configuração de um dipolo central alimentado, cercado por quatro elementos parasitários inclinados. A implementação do modelo 3D permite que os espaçamentos e ângulos críticos sejam incorporados diretamente na impressão, eliminando a necessidade de ajustes manuais. Essa abordagem não só economiza tempo, mas também aumenta a precisão da montagem.

### Mudanças no Design

Uma das principais alterações no design original de AA2TX foi a substituição dos elementos de alumínio mais finos (1/8 de polegada) por tubos com um diâmetro de 0,375 polegadas. Essa escolha visa aumentar a robustez da montagem, especialmente para operações portáteis, sem comprometer significativamente o desempenho da antena.

### Montagem da Antena

O suporte do dipolo inferior é montado em um isolador, que o separa do mastro de montagem, garantindo que a antena funcione de maneira eficiente. O autor projetou uma peça em 3D específica para a montagem, que segura o dipolo pelo seu diâmetro externo na parte superior e se adapta a uma conexão PVC roscada na parte inferior.

### Perguntas Frequentes

1. **Isolador do Dipolo**: O dipolo inferior é montado em um isolador?
- Sim, a montagem utiliza um suporte isolante, facilitando a conexão ao mastro.

2. **Diâmetro dos Elementos do Dipolo**: Qual é o diâmetro da tubulação do dipolo alimentado?
- A tubulação do dipolo alimentado é de 3/4 de polegada de diâmetro, conforme descrito no artigo de AA2TX.

### Conclusão

O modelo "Antena Parasitaria Lindenblad K7ZOO 70 cm" representa uma fusão prática da engenharia antena e da tecnologia de impressão 3D, otimizando o processo de construção e facilitando o acesso a um design que poderia ser desafiador para muitos construtores de antenas. Ele é ideal para radioamadores e entusiastas da tecnologia que buscam soluções eficientes e práticas para operar na faixa de 70 cm.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
