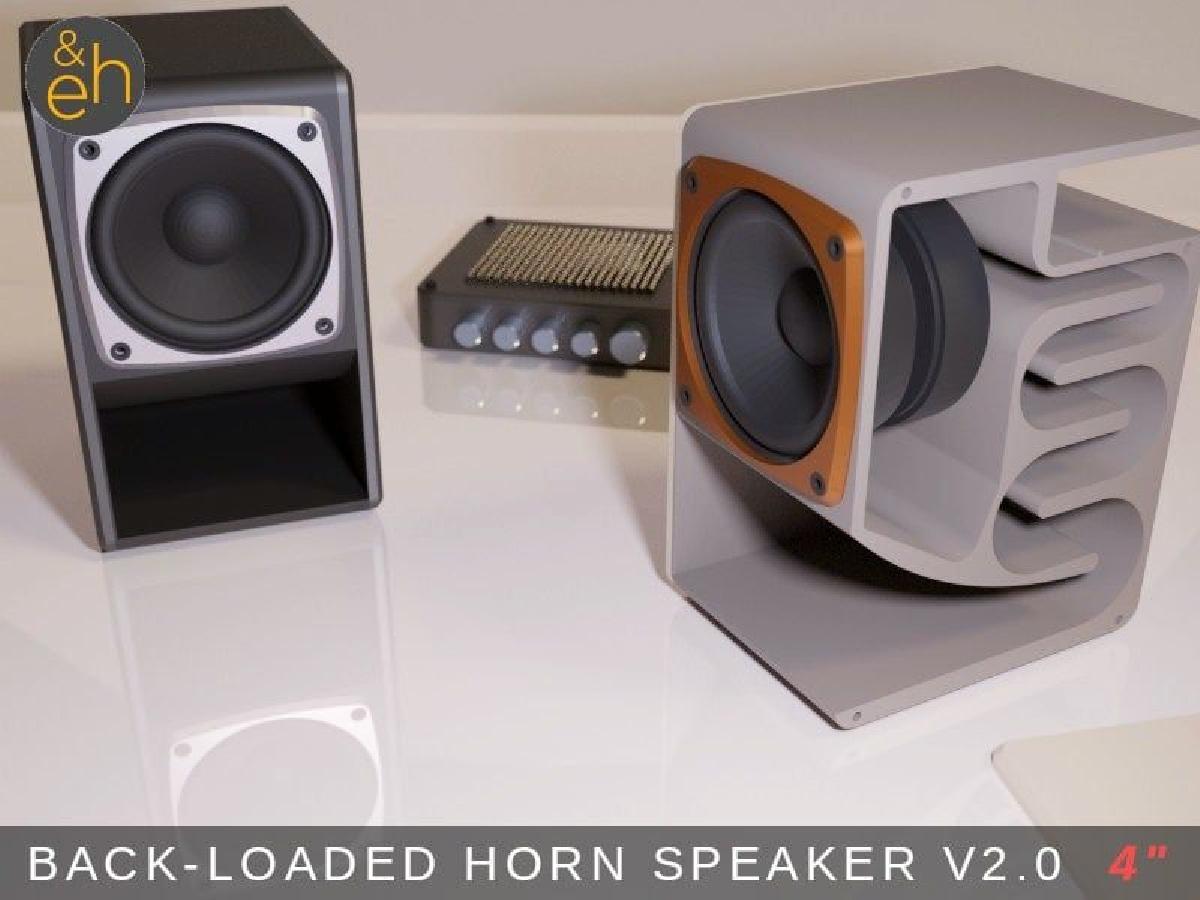

4 "Alto falante traseiro Trompa V2.0 Bluetooth, Ativo, Passivo

Áudio

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D 4 "Alto falante traseiro Trompa V2.0 Bluetooth, Ativo, Passivo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

4 "Alto falante traseiro Trompa V2.0 Bluetooth, Ativo, Passivo foi projetado para Impressora 3D. O conjunto completo de componentes estereo (e muitas outras coisas): https://www.thingiverse.com/guppyk2/collections/my-stuffATUALIZACAO 19Feb20: O novo subwoofer isobarico ja esta online:https://www.thingiverse.com/thing:4765663Entao aqui esta, a versao de 4" do alto-falante de buzina traseira V2.0:Este design e praticamente identico ao design original, mas com algumas melhorias/alteracoes:O alto-falante agora foi projetado para um driver de 4" (10 cm) (em vez do original de 3 - 3.3")Algumas pequenas alteracoes no design interno do corpo (cantos mais arredondados, etc.)Os paineis laterais agora sao mais faceis de montar (gracas aos pinos nos paineis que se encaixam nos orificios correspondentes no corpo)Novo anel de alto-falante, que permite a montagem do driver do lado de fora (facilita as alteracoes em um estagio posterior) Idealmente, use em uma configuracao 2.1. Atualmente trabalhando em um subwoofer totalmente imprimivel (ATUALIZACAO 10Feb21: O subwoofer esta quase pronto, espere a publicacao em 19 de fevereiro), por exemplo, com https://www.thingiverse.com/thing:4743037Lembre-se de que os designs impressos tem algumas limitacoes inerentes. Um e simplesmente o tamanho do que pode ser impresso em uma impressora 3D padrao (a maioria dos alto-falantes de buzina traseira que voce encontrara preenche bastante a sala, tanto em termos de som quanto de tamanho), entao mesmo a versao de 4 "ainda e uma versao reduzida. O segundo e o material. As superficies impressas sao muito reflexivas (portanto, adicione um pouco de amortecimento a camara principal) e, embora com alto preenchimento (aprox. 60% +) suas propriedades sejam semelhantes ao MDF, voce pode nao querer imprimir uma peca grande com paredes de 18 mm com 60% + de preenchimento (portanto, este design tem paredes de 6 mm e eu imprimo com 20% de preenchimento). Entao, sim, gabinetes de alto-falante impressos sao sempre um compromisso. Entao, novamente, e possivel imprimir designs tao bonitos (como chifres dobrados), que de outra forma seriam extremamente dificeis de implementar. Entao aproveite a beleza e o som do que voce imprimiu... xDElectronics sao os mesmos da versao de 3". Ainda super barato (mas fique a vontade para atualizar...), desta vez com um driver full range de US $ 15, uma placa Bluetooth de US $ 1 e um amplificador de US $ 3,5. O custo total dos eletronicos deve ser de cerca de US$ 20. Aqui esta o que voce vai precisar:Para a versao BT, voce precisa de um MP3 Bluetooth Decoder Board (aprox. $ 1)plus um barato TPA3116 D2 Dual Channel 50Wx2 Amplifier Module (aprox. $ 3.5) - isso e estereo, entao eu fio curto os canais L e R vindos da placa BT - veja o diagrama de fiacaomais qualquer 12V/2A+ fonte de alimentacao (aprox. $ 3+)mais um pequeno conversor Step Down AMS1117/LM1117 (aprox. $ 0,2) - este e para o modulo Bluetooth, que precisa de 5VO driver que uso e um Visaton FR 10, 8 Ohm, 10 cm (4") driver full-range de cone duplo (cerca de US $ 15). Lembre-se, voce pode usar praticamente qualquer driver, desde que tenha aproximadamente o mesmo diametro (veja a imagem acima para diametros). Quanto melhor o driver, melhor sera o som que voce obtera.Se voce estiver disposto a gastar um pouco mais, por exemplo, Aiyima tem alguns drivers de 4" (que devem caber) para escolher.Voce pode encontrar uma lista um pouco mais detalhada de suprimentos em meu Instructable: https://www.instructables.com/Kissing-the-Frog-V20-Back-Horn-Bluetooth-Speaker-F/Qualquer combinacao serve (desde que o driver seja de 4" ou menor para que se encaixe no gabinete - se voce usar um driver diferente, pode ser necessario adaptar ligeiramente os orificios de montagem ou dimensionar o modelo). Este design e componentes pretendem ser super economicos. Quanto melhores forem seus componentes (principalmente o driver), melhor sera o som. Em outras palavras, antes de beijar o sapo, certifique-se de que ele tenha o coracao de um principe. xDBasicamente, todos os componentes eletronicos sao opcionais. Voce tambem pode usar o V2.0 como alto-falante passivo. Basta conectar ao seu amplificador favorito, de preferencia em uma configuracao 2.1.IMPRESSAO e MONTAGEM. Esta deve ser uma impressao simples. Voce notara que o corpo tem uma tampa de 1 mm de um lado. Isso e para dar mais estabilidade e facilitar a impressao e remocao da impressora. Nao e necessario suporte ou acessorios. Imprima em PLA 3D Fila (ou ABS, PETG XT 3D Fila...) com resolucao de 0,28 mm e 20%+ de preenchimento. Eu imprimo o corpo principal usando um PLA 3D Fila de fibra de carbono super barato e facil de imprimir, o que da uma superficie bonita, mas e claro que qualquer PLA/cor serve. O paineis laterais poderia, por exemplo, ser impresso em PLA de madeira - fica otimo junto com o cobre de carbono e seda, e o anel frontal em cobre de seda / bronze PLA. Os paineis laterais podem ser impressos ou cortados (15 x 20 cm) em compensado de 6-8 mm (usei faia na versao de 3", mas imprimi todo o gabinete para a versao de 4"). Prenda a frente e o alto-falante (monte o driver por fora ou por dentro - adicionei 2 aneis ligeiramente diferentes para isso - o exterior facilita muito o acesso ao driver depois de colar os paineis laterais) com parafusos M3 e o painel traseiro que cobre o compartimento eletronico tambem. Adicione um pouco de amortecimento as paredes retas da camara principal. Os paineis laterais (imprima um de cada um dos paineis A e B) agora tem pinos que se encaixam nos orificios do corpo para facilitar o encaixe. Cole os paineis laterais no corpo (depois de testar sua configuracao). Imprima e adicione os quatro pes (idealmente em TPU, mas PLA funcionara). cablagem. Consulte o diagrama de fiacao acima. Para o alto-falante Bluetooth/ativo, voce precisara de habilidades basicas de eletronica e soldagem! A versao passiva, no entanto, deve ser muito simples de conectar. Certifique-se de saber o que esta fazendo (principalmente lidando com alta tensao). Tudo por sua conta e risco e sem garantia alguma! Isso e para a lista de suprimentos acima e pode ser diferente se voce usar componentes diferentes. Conecte a saida do adaptador de energia de 12V ao POWER IN (marcado como VCC e GND) no ampplaca do amplificador PLUS para a pequena placa LM1117 (VIN e GND). A saida de 5V (VOUT e GND) da placa LM1117 e conectada a entrada de energia da placa BT.Se voce usar isso como um unico alto-falante MONO BT, conecte a saida L e R proveniente da placa BT (isso e importante, ele fornecera um sinal mono, em vez de meio estereo!). Agora voce conecta o L/R e o GND em ponte da placa BT a entrada de linha (IN-L OU IN-R e GND) do amplificador (se voce estiver usando um amplificador estereo, conecte ao canal esquerdo OU direito). Por fim, conecte a saida do amplificador (L+ e L- OU R+ e R-) ao + e - no alto-falante. Parece complicado, mas na verdade e bastante simples quando voce olha para o diagrama de fiacao. Experimente tudo isso antes de montar no gabinete (isso realmente ajuda na solucao de problemas). Se voce estiver usando isso como um receptor BT estereo, NAO conecte L e R e conecte seu segundo alto-falante (passivo) ao segundo canal.EU REALMENTE ESPERO QUE VOCE GOSTE E SE VOCE GOSTAR, POR FAVOR, GOSTE! Obrigado!Desfrutar!desfrutar!

Baixar

O projeto "4 \" Alto-falante traseiro Trompa V2.0 - Bluetooth, Ativo, Passivo" é uma proposta inovadora que combina a impressão 3D com a funcionalidade de um alto-falante Bluetooth. Este modelo se destaca por várias melhorias em relação à versão anterior e é projetado para facilitar a montagem e operação, tornando-se acessível tanto para entusiastas de áudio quanto para makers.

### Características Principais:

1. **Design e Dimensões**:
- O alto-falante acomoda um driver de 4" (10 cm), uma atualização significativa em relação ao modelo anterior que suportava drivers de 3" a 3,3".
- O design interno foi otimizável com cantos mais arredondados, o que pode resultar em uma melhor reprodução de som.

2. **Montagem e Estrutura**:
- Os painéis laterais são projetados com pinos que se encaixam nos orifícios do corpo, simplificando o processo de montagem.
- Um novo anel de alto-falante permite a instalação do driver externamente, o que torna a manutenção mais prática.
- O corpo do alto-falante conta com uma tampa de 1 mm em um lado para aumentar a estabilidade durante a impressão.

3. **Materiais de Impressão**:
- É recomendado o uso de PLA, podendo também se utilizar ABS ou PETG, com uma resolução de impressão sugerida de 0,28 mm e um preenchimento 20%+.
- Para a impressão do corpo, uma combinação de PLA de fibra de carbono e PLA de madeira pode proporcionar acabamentos estéticos interessantes.

4. **Eletrônica**:
- O sistema eletrônico é acessível e pode ser montado com componentes de baixo custo, totalizando cerca de US$ 20 para a configuração básica, incluindo um módulo amplificador e um módulo Bluetooth.
- É possível utilizar o alto-falante em uma configuração de 2.1 com um subwoofer, que está em desenvolvimento pelo autor.

5. **Limitações da Impressão 3D**:
- Os designs impressos têm limitações de tamanho e os materiais utilizados podem impactar o som. Essas limitações devem ser consideradas ao planejar a construção do projeto.
- O autor recomenda adicionar algum tipo de amortecimento à câmara principal para melhorar a qualidade do som.

6. **Instruções de Montagem**:
- A montagem é descrita como simples, com instruções claras sobre soldagem e conexão dos componentes eletrônicos.
- Inclui diagrama de fiação e diretrizes para garantir que as conexões sejam feitas corretamente.

### Conclusão:
O "4 \" Alto-falante traseiro Trompa V2.0" é uma excelente opção para quem deseja explorar o mundo do áudio de forma DIY. Ele oferece um equilíbrio entre custo, facilidade de uso, e a personalização que a impressão 3D proporciona. Com um design atraente e uma proposta acessível, este projeto tem potencial para ser uma adição valiosa em configurações de áudio personalizadas.
