Sobre o objeto 3D 3dverkstan Nerys Remix para fazer "A Pilha"

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

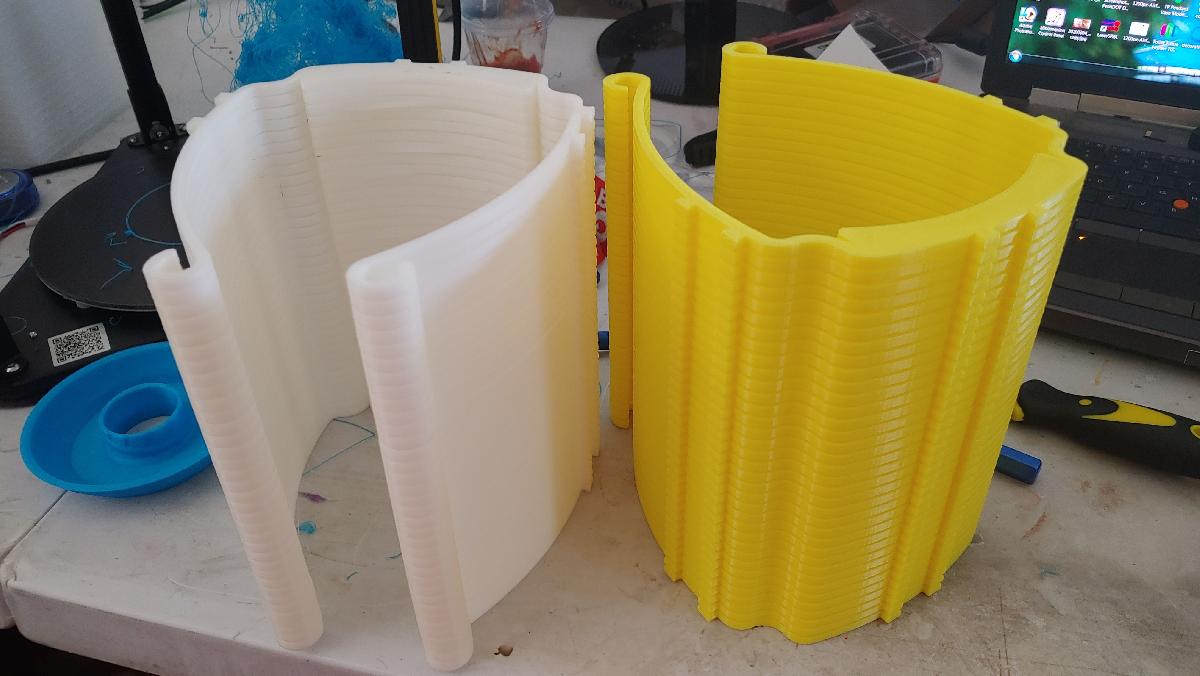

3dverkstan Nerys Remix para fazer "A Pilha" foi projetado para Impressora 3D. Algumas impressoras funcionam muito bem, outras me dao um bloco solido de plastico fundido incrivel :-) Eu elaborei uma amostra de teste revisao 4 para 200x200 bowden e Delta. Experimente e me avise se funcionar para voce. Se funcionar em varias maquinas, farei a pilha completa de 35. Consegui fazer em 30 minutos cada tambem!!!Na minha Flsun Q5, imprimiu gloriosamente e nao precisei de nenhuma ferramenta. Torci, com a mao, e elas se despegaram apenas com os dedos!!!Vou tentar em mais maquinas agora.A primeira impressao de teste do codigo final foi feita. SUCESSO !! Consegui separa-las. Use uma chave de fenda pequena para wedge apart no detalhe do templo, entao voce pode usar seus dedos para puxa-las para fora !! Legal !! Redefina a temperatura para 200°C, se isso nao funcionar, eleve a temperatura um pouquinho (as primeiras camadas ainda estao em temperatura mais alta para boa aderencia a mesa).Gcode e arquivos de fabrica atualizados. DD e Direto Drive sem DD e Bowden HO e "aquecimento desligado" na terceira viseira (economiza muita energia), entao a Pilha e Bowden aquecido durante toda a impressao. TheStackDDHO e a Pilha para Direto Drive com o aquecimento desligando na terceira viseira.Variacao Delta de 200mm adicionadaVariacao horizontal de 200x180 adicionadaMAQUINAS CONFIRMADAS que funcionam com esse GcodeAnycubic Mega ZeroCreality CP-01 (testando agora)FLSun Q5 Confirmado Funcionando (um pouco dificil de separar, mas possivel)Lotmaxx SC01 Confirmado FuncionandoTwo Tree Saphire Pro (testando agora)Weedo F152H (testando agora)Vou adicionar mais conforme eu testando e outras pessoas confirmarem a viabilidade.OK, estou trabalhando para tornar esse modelo mais amigavel "para pilhas". Acho que consegui ajusta-lo bem!! isso ainda esta em estado de prototipo, pessoal! se voce quer tentar isso, deixe imprimir 3, pare e verifique se parece bom e se separa bem na sua maquina.Mudancas que fiz no modelo. Primeiro, o modelo tem 3 camadas inferiores e entao e uma estrutura oca com um chanfro na parte inferior.O problema, porem, e que isso significou uma superficie menos que ideal na PARTE SUPERIOR para o proximo modelo com espaco de ar. ENTAO fiz algumas alteracoes. Fiz o modelo inteiro solido para que voce possa "inverter" o modelo com 3 camadas superiores em vez de 3 camadas inferiores. Voce nao pode apenas girar o modelo 180 porque PRECISO que o chanfro permaneca na parte inferior. isso resolve isso.Imprima a 1.6 ou 160% de multiplicador/fluxo de extrusao. 2 perimetros 3 camadas superiores 50% de sobreposicao de preenchimento a 85% EM/FR sem preenchimento (as camadas superior e inferior tambem sao preenchimento para o slicer).Eu modeleou como uma pilha de 35 com um espaco de 0,4mm entre. corte a 0,2mm, pois isso e divisivel por 5mm de altura do modelo (importante para manter a integridade do espaco de ar).Eu precisei fazer esse processo multiplo para obter um aumento de velocidade (caso contrario, seria uma impressao de 60 horas), MAS preciso que a camada "interface de espaco de ar" seja impressa lentamente. entao processo multiplo (HORAS no slicer, literalmente horas).o GCODE e FACTORY estao em um estagio beta muito, muito inicial. Estou testando agora algumas das minhas mudancas finais.Outro problema era que as curvas internas nao estavam aderindo. Resolvi isso colocando incisoes nas primeiras camadas do modelo como faco para impressao de modo vaso complexo. pareceu funcionar, minha ultima impressao foi absolutamente perfeita, quero dizer realmente perfeita, MAS nao consegui separa-las facilmente. idiota. Eu esqueci de LIGAR o ventilador da primeira camada para as camadas subsequentes 2 em diante, entao o filamento estava muito quente e pegajoso no espaco de ar. Estou testando a solucao agora (ventilador ligado e temperatura reduzida de 225 a 215) PLA 3D Fila puro deve imprimir bem para isso, NAO use silks!!!Eu tambem suspeito que o PETG XT 3D Fila nao funcionara bem para isso. mas com 4 maquinas posso produzir 210 desses por dia. com apenas 4 impressoras!!!Consegui refinar o corte de 36 horas para 22 horas. legal! tentando manter abaixo de 24 horas, para que eu so precise acompanhar as maquinas uma vez por dia, o que e ideal. Acordo, processo as maquinas e comeco o proximo lote. Infelizmente, o consumo de filamento e bastante alto, 450g por lote, entao 7 por 1kg de rolo de filamento.nao e horrivel, mas eu esperava menos de 330g.lembre-se de que isso NAO esta completamente testado, ainda estou refinando. pode ser necessario ajustar de maquina para maquina! principalmente taxa de fluxo e velocidade (mais e menos).Eu programei minha impressora para desligar a cama aquecida quando chega a parte 3, mas este sample gcode e arquivo de fabrica a cama aquecida permanece LIGADA (para aqueles que usam cama de vidro). Nao posso arcar com o custo de ter tantas maquinas funcionando 24/7 :-) ja estou gastando quase $100 por mes em filamento somente para as maquinas!Me avise se voce descobrir algum truque e se tiver sucesso. esta e a REV2, se eu fizer alguma mudanca mudarei o numero de revisao, entao fique atento para atualizacoes, se eu precisar fazer alguma. Acho que estou muito perto de conseguir.E obrigado ao 3dverkstan por fazer isso e a Devon Montes Make Anything por me lembrar deste processo. Eu brinquei com isso ha alguns anos, mas havia esquecido. Ele fez um video legal sobre isso!

Baixar

O modelo 3D intitulado "3dverkstan Nerys Remix" é projetado para ser impresso em impressoras 3D e visa facilitar a produção de uma estrutura chamada "A Pilha". O autor do arquivo destaca que, embora algumas impressoras funcionem perfeitamente, outras podem ter dificuldades, resultando em peças mal impressas. Para contornar esses problemas, o autor encerrou uma série de testes e revisões para otimizar a impressão, preparando uma amostra de teste revisada para impressoras com formato 200x200, incluindo modelos Bowden e Delta.

### Características do modelo:
- **Facilidade de separação:** O autor menciona que na sua impressora Flsun Q5, as peças se separaram facilmente apenas com o uso dos dedos, sem necessidade de ferramentas.
- **Ajustes na impressão:** O G-code e os arquivos de fabricação foram otimizados para diferentes tipos de impressoras (drive direto e Bowden), incluindo variações específicas de dimensões que se adequam a diferentes máquinas.
- **Testes em diversas impressoras:** Vários modelos de impressoras foram testados, como a Anycubic Mega Zero, a Creality CP-01 e a Lotmaxx SC01, com o autor incentivando feedback de outros usuários após suas próprias experiências.

### Especificações técnicas:
- Para uma impressão ideal, o autor recomenda configurar a temperatura para 200 °C, ajustando conforme necessário. As primeiras camadas devem ser impressas a uma temperatura mais alta para garantir boa adesão.
- Ele sugere configurar uma estrutura de impressão com 1,6 ou 160% de multiplicador de extrusão/fluxo, utilizando 2 perímetros e 3 camadas superiores, com uma sobreposição de preenchimento de 50%.
- O modelo foi concebido como uma pilha de 35 peças, com 0,4 mm de espaço entre elas, e o fatiamento deve ser realizado em 0,2 mm, o que assegura a integridade do espaço de ar, essencial para o funcionamento do modelo.

### Desafios e melhorias:
O autor reconhece a necessidade de ajustes contínuos para melhorar a eficiência da impressão. Ele menciona que a impressão de detalhes curvos apresentou dificuldades e que algumas camadas não estavam aderindo corretamente. Para resolver isso, ele incorporou entalhes nas primeiras camadas e ajustou configurações de resfriamento para evitar a pegajosidade do filamento.

### Considerações finais:
O modelo ainda está em fase de protótipo, e o autor está buscando tornar o processo de impressão mais amigável. Ele também está atento ao consumo de filamento, que tem revelado ser mais alto do que o esperado. O objetivo é encontrar um equilíbrio que permita a produção eficiente e a manutenção de suas máquinas a um custo razoável.

Por fim, o autor expressa gratidão ao 3dverkstan pela criação do modelo, bem como a Devon Montes, que o inspirou a retomar este projeto. Ele mantém uma atitude aberta sobre a colaboração e feedback da comunidade, o que é fundamental para o sucesso no mundo da impressão 3D.
