Sobre o objeto 3D 3DPInfo Informacoes sobre Impressoras 3D e Filamentos

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

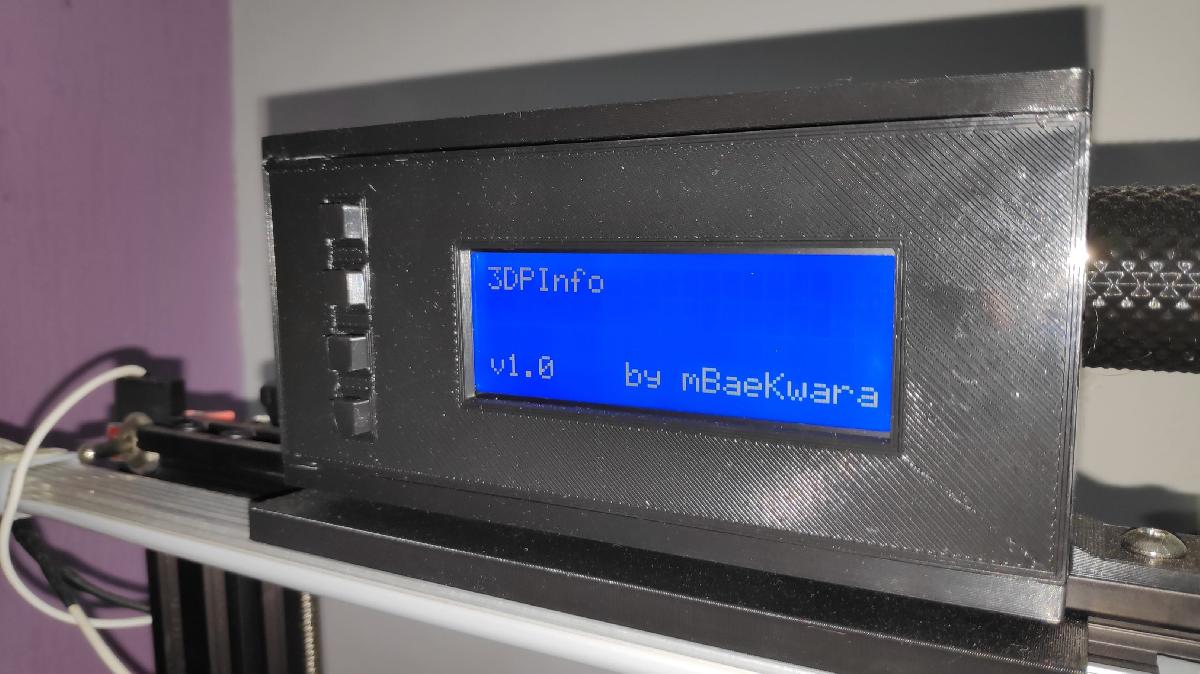

3DPInfo Informacoes sobre Impressoras 3D e Filamentos foi projetado para Impressora 3D. Em primeiro lugar, fiz isso para aprenderArduino, ha outras maneiras de obter os mesmos resultados para sua impressora. 3DPInfo - Um display feito para mante-lo informado sobre o estado de sua impressora, mostrando informacoes sobre o seu filamento. Descricao nas imagens. Na foto do circuito do Arduino esta sem um sensor de temperatura, basta replicar o esquema, instalei o outro sensor dentro da minha caixa seca de filamento. O leitor de cartao SD e o sensor de temperatura nao precisam do resistor. Para controlar o brilho da tela, use um potenciometro de 10k no jumper preto do lado direito da tela. Diferentes tipos de botoes e knobs. Certifique-se de que, ao trocar o filamento, o dispositivo esta desligado. Feito para Ender3 PRO, se for portar para outra impressora, certifique-se de alterar a variavel "circmed" para o tamanho da circunferencia da engrenagem da extrusora dividido pelo numero de etapas do seu encoder. A medida em gramas esta definida para PLA 3D Fila, se estiver usando outro material, considere ajustar a var "weight". O arquivo RAIL_TST_V3 e o suporte inferior que encaixa nos trilhos da Ender3 Pro, adapte para sua impressora se o seu modelo nao for a Ender 3 PRO, assim como ADAP_TST_v1 (adaptador para segurar o encoder no motor da extrusora) e ADAP_KNOB (adaptador para conectar o encoder na engrenagem da extrusora). Obs: Eu sou somente um maker, fique a vontade para melhorar meu codigo do Arduino e/ou os modelos 3D. POST NO ARDUINO PROJECT HUB EM BREVE

Baixar

O projeto **3DPInfo** é uma útil ferramenta desenvolvida para impressoras 3D, especialmente projetada para a *Ender 3 PRO*. A ideia principal é criar um display que monitore e exiba informações sobre o estado da impressora e o filamento utilizado. Aqui estão alguns detalhes sobre o projeto e suas especificações:

### Objetivo do Projeto
O **3DPInfo** foi criado pelo autor como uma forma de aprendizado no uso do Arduino, buscando também melhorar a experiência do usuário durante a impressão 3D. A implementação permite o acompanhamento em tempo real de informações críticas, como temperatura do filamento e estado da impressora.

### Componentes do Projeto
- **Arduino**: O microcontrolador é o coração do projeto, onde o código é executado. A configuração básica do circuito está disponível no arquivo, embora o autor mencione que o sensor de temperatura não está incluído na imagem do circuito.
- **Sensor de Temperatura**: Instalado na caixa seca de filamentos, esse sensor é fundamental para monitorar as condições do filamento.
- **Leitor de Cartão SD**: Permite o armazenamento e a leitura de dados adicionais, como logs de temperatura e estado do filamento.
- **Display**: Um visor que mostra as informações relevantes. O brilho do display pode ser ajustado com um potenciômetro de 10k, tornando-o mais legível sob diferentes condições de iluminação.
- **Encoder de Filamento**: Um componente para medir a quantidade de filamento utilizado, que deve ser corretamente posicionado e ajustado para funcionar eficientemente.

### Implementações e Customizações
- O autor incluiu notas importantes para quem deseja portar o projeto para outras impressoras 3D. É necessário alterar a variável `circmed` para se adequar ao tamanho da engrenagem da extrusora da impressora de destino.
- As medidas em gramas foram projetadas para o filamento PLA, e o usuário é aconselhado a ajustar a variável `weight` se usar outros tipos de filamento.
- Os arquivos 3D, como **RAIL_TST_V3**, **ADAP_TST_v1**, e **ADAP_KNOB**, fornecem suporte e adaptadores específicos para a instalação do dispositivo na impressora.

### Avisos e Dicas
- É crucial garantir que o dispositivo esteja desligado ao trocar o filamento para evitar danos ou acidentes.
- O autor incentiva a comunidade a aprimorar o código ou os modelos 3D, promovendo a colaboração e a melhoria contínua da versão inicial.

### Conclusão
O **3DPInfo** não apenas proporciona funcionalidades úteis para o monitoramento das impressoras 3D, como também serve como um excelente projeto para quem deseja aprender mais sobre eletrônica e programação de microcontroladores com Arduino. A possibilidade de customização e a abertura para melhorias pela comunidade fazem parte da essência do movimento maker e contribuem para o avanço do conhecimento coletivo na impressão 3D.

Para mais informações e atualizações, será publicado um post no Arduino Project Hub em breve.
