3018 DIY CNC: T8 Leadscrew / Anti Backlash / Cabeca do fuso da porca com mola

parts

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D 3018 DIY CNC: T8 Leadscrew / Anti Backlash / Cabeca do fuso da porca com mola

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

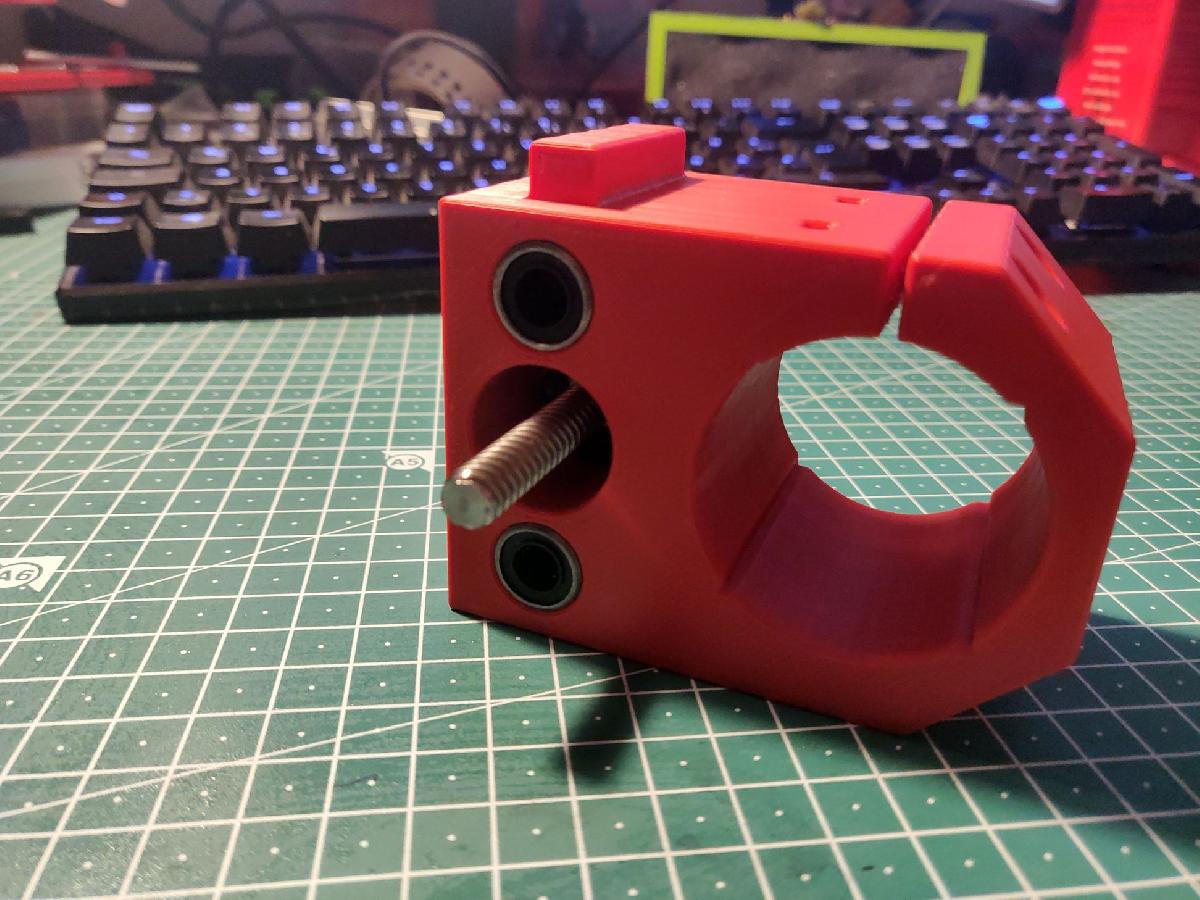

3018 DIY CNC: T8 Leadscrew / Anti Backlash / Cabeca do fuso da porca com mola foi projetado para Impressora 3D. Alem da minha revisao da transmissao de acionamento do eixo Y (consulte aqui e la), tambem revisei o suporte do motor do fuso para que os fusos T8 sem folga tambem possam ser usados com ele.Alem disso, ha um came para acionar interruptores de limite opcionais no eixo Z. Os interruptores de limite podem ser fixados no lado direito da parte do eixo X do suporte.Instrucoes da versao 1.0.4A confusao com as porcas M3 me incomodou. Alem disso, a mola pode ser bloqueada nessas nozes baratas e irregulares, mas sua funcionalidade total depende da facilidade de movimento da mola. Portanto, a partir da versao 1.0.4, nao fixei a porca do fuso com parafusos M3 E porcas. Em vez disso, a porca agora esta presa com 4 parafusos M3x15mm. Se isso for muito inseguro para voce: Coloque uma gota de supercola no orificio M3, isso mantera o parafuso M3 a prova de bombas. Verifique com antecedencia se a rosca M3 tambem se encaixa ;-)Entao, quando a porca do eixo estiver onde deveria estar, voce coloca a mola na porca do outro lado, empurra a contraporca com as duas teias no recesso da porca do eixo e, em seguida, gira o eixo TR 8 atraves de ambas as porcas. Se funcionar suavemente e sem grande resistencia e a contraporca nao girar, voce esta quase la: voce pode repetir a ultima etapa novamente no suporte do eixo Y.Para pessoas sem ambicao com interruptores de extremidade, tambem adicionei uma versao, este e o "ramo de desenvolvimento" a, reconhecivel pela letra "a" no final do nome do arquivo.Todos os outros usam a versao b .Fotos a seguir, primeiro tenho que imprimir a parte eu mesmo.Instrucoes ate a versao 1.0.3: Aparafuse um pouco o fuso T8x100 na porca do fuso, mas para que nao ultrapasse a ranhura. Coloque a mola e posicione ambas atraves do orificio grande do suporte. Agora voce insere a contraporca do outro lado contra a porca do fuso de modo que as duas alcas se projetem na ranhura, mas apenas ate onde voce aparafusa o fuso T8x100 na contraporca ate que ele seja preso. Basta olhar para a foto. Na primeira foto voce pode ver como a porca do fuso esta devidamente pre-carregada. No final, ele tambem deve ficar no suporte do fuso. Agora use a pinca para enfiar uma porca M3 em um dos recessos hexagonais e aparafuse o parafuso Allen M3x20 do outro lado. Faca isso com todos os 4 parafusos. Agora remova o eixo T8x100, mas certifique-se de que a contraporca nao saia, e melhor segura-la com um dedo. Coloque o suporte do eixo no suporte do eixo X da fresadora 3018. Empurre o fuso T8x100 atraves do rolamento flutuante e aparafuse-o atraves da contraporca pre-carregada na porca do fuso. A mola deve se mover livremente e pressionar a contraporca para longe da porca do fuso. Agora voce pode conectar o fuso T8x100 ao acoplamento do seu motor NEMA novamente. A porca do fuso e a contraporca devem ser fixadas uma na outra ate que a haste roscada TR8 funcione sem folga e sem problemas! Se a haste roscada for dificil de girar, e melhor abrir a tensao ao redor de uma rosca. E, a proposito, agora voce pode puxar o dedo para longe da contraporca.Voce precisa: 1 impressora perfeitamente calibrada. Os furos para os rolamentos IGUSsao projetados para um ajuste de pressao (15,1 mm), enquanto os rolamentos tem um diametro de 15 mm. Caso contrario, voce pode ter que alargar o orificio de 15 mm ou colar o rolamento, se o orificio for muito grande. 1 x 100mm TR8 Haste e parafuso de avanco anti-folga com mola4 x M3x20mm Parafusosde cabeca cilindrica 2 x M3x25mm Parafusosde cabeca cilindrica 6 x M3 Porcas1 par de pincas para colocar as nozes M3 complicadas, se voce tiver dedos de salsicha como eu.Opcional:Alguns Makerbot Endswitches. Para sugestao de montagem, veja a ultima foto.Lista de tarefas: Extensao para sistema de medicao a laser de ponto focal com line laserHistorico: 2020/02/05: Versao interna 1.0.1 com os primeiros testes2020/03/01: Tolerancia para rolamentos IGUS ligeiramente aumentada apos a recalibracao da impressora. A tolerancia para rolamentos IGUS aumentou ligeiramente apos a recalibracao da impressora. Os rolamentos estavam muito apertados na impressora de um colega. 05/03/2020: Versao Publica 1.0.3. Algumas pequenas alteracoes para facilitar o aparafusamento da porca do fuso. Esta e a versao final neste ramo de desenvolvimento. 2020/03/08: Nova foto da versao 1.0.3 colocada em 1º lugar. 09/03/2020: Versao 1.0.4b. Montagem simplificada da contraporca: Nao sao necessarias mais porcas M3. Tambem sao impressas roscas para fixacao da porca do fuso com 4 parafusos de cabeca cilindrica M3x15mm. 2020/03/09: Versao 1.0.4a: Versao sem came para acionamento de interruptores de limite opcionais. 10/03/2020: Mudancas dimensionais menores: Distancia entre o furo do fuso e a corredica Z aumentada. 2020/03/14: Versao 1.0.41a: Mudancas dimensionais menores: Algumas porcas do fuso aparentemente vem com molas maiores. Entao eu expandi o orificio de 13 mm para 13,5 mm. Algumas porcas do fuso aparentemente vem com molas maiores. Entao eu expandi o orificio de 13 mm para 13,5 mm. Mais nao faz sentido, caso contrario, os parafusos M3 para prendera porca nao encontrarao mais fixacao suficiente.Alguns dos links sao sugestoes de pecas para replicar a coisa e afiliar. Se voce comprar algo, recebo uma pequena comissao. O preco que voce paga e o mesmo. Muito Obrigado.

Baixar

O modelo 3D denominado "3018 DIY CNC: T8 Leadscrew / Anti Backlash / Cabeca do fuso da porca com mola" é uma peça projetada para aprimorar a transmissão de acionamento de um eixo em fresadoras CNC DIY, especificamente na fresadora 3018. A proposta principal do autor é modificar o suporte do motor do fuso para compatibilizá-lo com fusos T8 que têm folga reduzida, melhorando assim a precisão e a eficiência da máquina.

### Descrição das Características do Modelo:

1. **Suporte para Fuso T8**: O modelo permite o uso de fusos T8 sem folgas, o que é crucial para o desempenho de fresadoras CNC.

2. **Came para Interruptores de Limite**: O design inclui um came que pode acionar interruptores de limite opcionais no eixo Z, contribuindo para um melhor controle da movimentação.

3. **Design de Montagem Melhorado (Versão 1.0.4)**: O autor fez alterações para facilitar a montagem, utilizando 4 parafusos M3x15mm para segurar a porca do fuso, em vez de usar porcas M3. Isso evita confusões e permite um melhor funcionamento do sistema primavera.

4. **Versões do Modelo**: Existe uma versão "a" do modelo que não inclui o came para interruptores de limite, oferecendo uma opção mais simples para quem não prevê utilizar esse componente.

5. **Facilidade de Montagem**: O autor fornece detalhes sobre o processo de montagem, enfatizando a importância de uma impressão 3D calibrada e o uso de componentes exatos para garantir a funcionalidade do modelo.

### Materiais Necessários:
- Impressora 3D calibrada.
- Haste TR8 de 100 mm e parafuso de avanço anti-folga.
- Parafusos M3 de diferentes tamanhos (4x10 mm e 2x25 mm).
- Porcas M3.
- Pincas para facilitar a instalação das porcas.

### Considerações Finais:
Este modelo é um excelente exemplo de personalização e eficiência em projetos de máquinas CNC DIY. A possibilidade de utilizar fusos T8 sem folga pode levar a cortes mais precisos e um melhor desempenho geral da fresadora. A documentação fornecida pelo autor é bastante detalhada, permitindo que usuários de diferentes níveis compreendam e implementem a modificação. Além disso, a opção de versões do modelo (com e sem came para interruptores) permite que usuários possam escolher a melhor solução para suas necessidades específicas.
