Sobre o objeto 3D 3 mandibula rola mandril

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

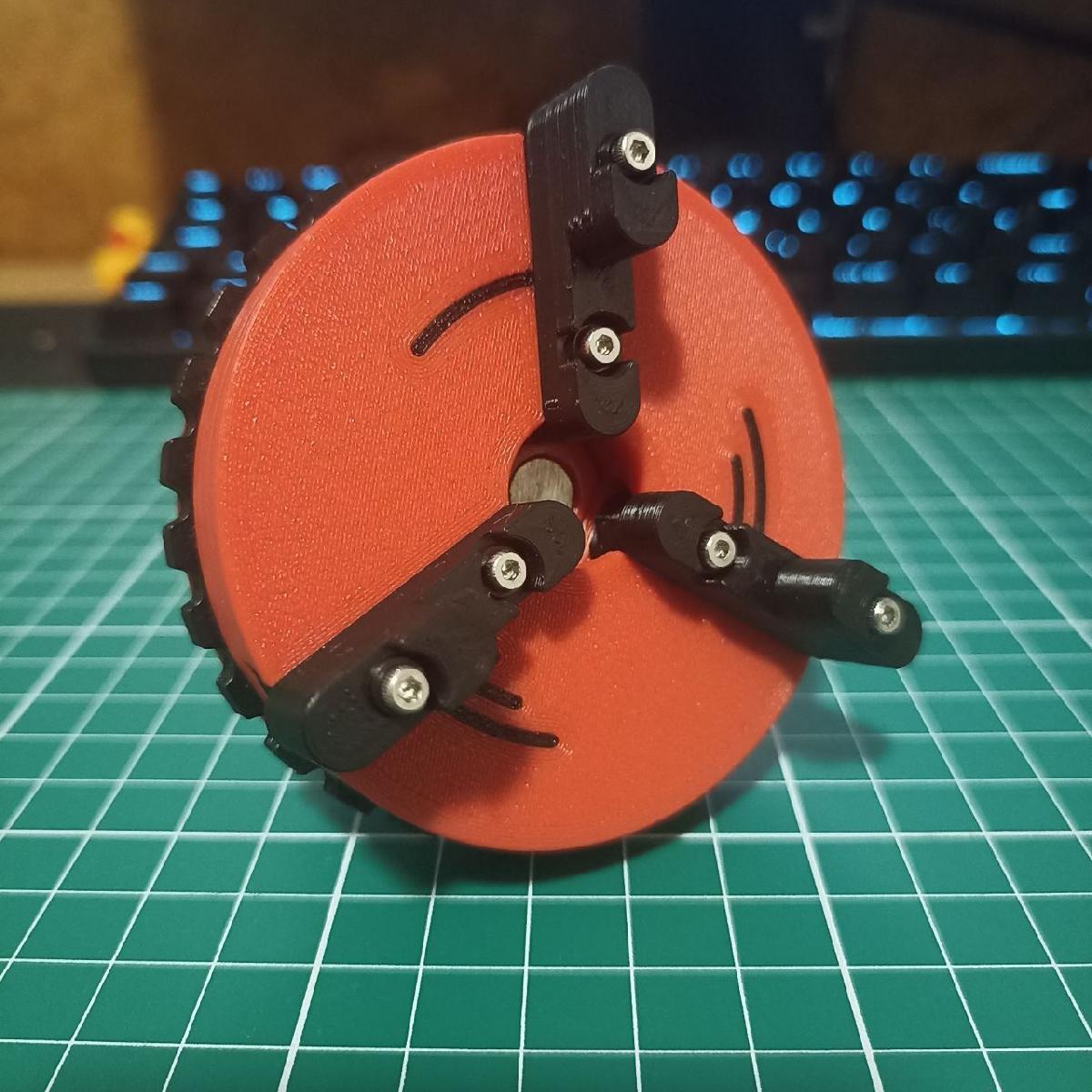

3 mandibula rola mandril foi projetado para Impressora 3D. Mini Mandril de torneamentoDiametro do mandril: 70mmRequer:Parafusos:M2x3 15mmM2x3 7mmM3x2 12mmM3x3 15mmInserto Rosqueado:3 para M3 4mm > https://amzn.eu/d/0z9sNh46 para M2 4mm > https://amzn.eu/d/4RxzUqQRecomendo o uso de arruelas para todos os parafusosAdicionalmente, complementaria seu uso com rolamentos de apoio para pecas grandes ou alongadasEstando dividido em duas partes, os mandibulas, podem ser criadas novas mandibulas extendidas com outras formas e ajusta-las as mandibulas M2O suporte da carcaca possui marcas com as posicoes das mandibulas M2, assim como o prato de rosca tambem possui uma marca traseira que coincide com a posicao da mandibula M2_3Suporte do eixo pensado para varas de 8mm, caso utilize varas de outro diametro, so seria necessario modificar esta peca para o diametro requerido.

Baixar

O arquivo chamado "3 mandibula rola mandril" é um modelo 3D projetado para impressão em impressoras 3D, destinado a criar um mini mandril para tornos. Com um diâmetro de 70 mm, esse mandril é uma ferramenta versátil que pode ser utilizada em diversas aplicações de usinagem ou marcenaria.

### Descrição do Modelo:

**Mini Mandril de Torno:**
- **Diâmetro do Mandril:** 70 mm

### Componentes Necessários:

#### Parafusos:
- **M2x3 15mm**: Para montagem das partes principais.
- **M2x3 7mm**: Usado para fixação em áreas específicas.
- **M3x2 12mm**: Para a junção de componentes maiores.
- **M3x3 15mm**: Parafuso robusto para suporte estrutural.

#### Inserto Rosqueado:
- **3 inserções para M3 4mm**: [Link para compra](https://amzn.eu/d/0z9sNh4)
- **6 inserções para M2 4mm**: [Link para compra](https://amzn.eu/d/4RxzUqQ)

**Observação:** É altamente recomendado o uso de arruelas para todos os parafusos, pois isso garante uma melhor distribuição da força e previne danos ao material.

### Recursos Adicionais:
Para um desempenho otimizado, o autor sugere o uso de rolamentos de apoio, especialmente para peças grandes ou alongadas, o que proporciona maior estabilidade e precisão.

### Estrutura do Mandril:
O modelo é dividido em duas partes, chamadas de "jaws". Essa divisão permite a criação de novas mandíbulas extensíveis com diferentes formatos, possibilitando ajustes personalizados de acordo com a necessidade do usuário. O suporte (housing_face) inclui marcas para a correta posição das mandíbulas M2, facilitando a montagem.

### Considerações sobre o Eixo:
O Axle_holder foi projetado para varas de 8 mm. Caso o usuário deseje utilizar varas de diâmetros diferentes, será necessário realizar modificações na peça para se adequar ao novo diâmetro.

### Conclusão:
Esse modelo 3D é uma ótima opção para makers e entusiastas de impressão 3D. Ele combina funcionalidade e customização, permitindo que você adapte o mandril para suas necessidades específicas de trabalho. A possibilidade de criar novas mandíbulas e ajustar componentes oferece uma solução prática e versátil para projetos variados.
