10.6L Mini ITX Open Frame SFF PC CASE

Computador

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D 10.6L Mini ITX Open Frame SFF PC CASE

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

10.6L Mini ITX Open Frame SFF PC CASE foi projetado para Impressora 3D. Video no caso: https://youtu.be/p2pK2BuXsXgVeja meus outros designs de caso: https://www.thingiverse.com/lightofhonor/designsEstava pensando em criar um caso Open Frame ha algum tempo, mas depois de ver este caso (https://www.instructables.com/id/Open-Frame-Mini-ITX-PC) Eu finalmente decidi fazer um.Imediatamente, havia coisas que este gabinete fez que eu queria mudar: Esse gabinete tinha mais de 400 mm de altura, muito maior do que o necessario.Queria fazer algo imprimivel pela maioria das pessoas, entao projetado para imprimir em uma Ender3. Nao use suportes. Use SFX PSU em vez de ATX. (EDIT: Adicionado suporte opcional a ATX PSU) Montagem/pecas minimas. Este estojo imprime em 4 pecas levando ~4-6 horas por peca. Voce precisara de 12 pinos no total e e recomendavel colar os pinos e as pecas juntos. Uma boa estrategia e imprimir uma peca de cada vez junto com os pinos para conectar a proxima peca. Dessa forma, voce pode colar os pinos enquanto espera a proxima peca para imprimir.Ordem de impressao recomendada: MB, Traseira, PSU, Base.A peca da PSU passou por orificios de pinos que voce provavelmente precisara martelar. Parafusos de caso de uso para MB e GPU, parafusos normais para PSU.Suporta SFX/ATX PSU, Mini-ITX MB, GPU de dois slots. Deve ser facil de modificar se voce quiser adicionar um slot de HDD ou GPU de 3 slots.Interruptor de Alimentacao: https://ebay.us/Qt6JK2Parafusos da Caixa do Polegar: https://ebay.us/Na4UwjCONFIGURACOES DE IMPRESSAO 3D.32mm Altura da Camada3 camadasexternas 3 camadassuperior/inferior 20% de preenchimento (usei preenchimento cubico)Sem suportes

Baixar

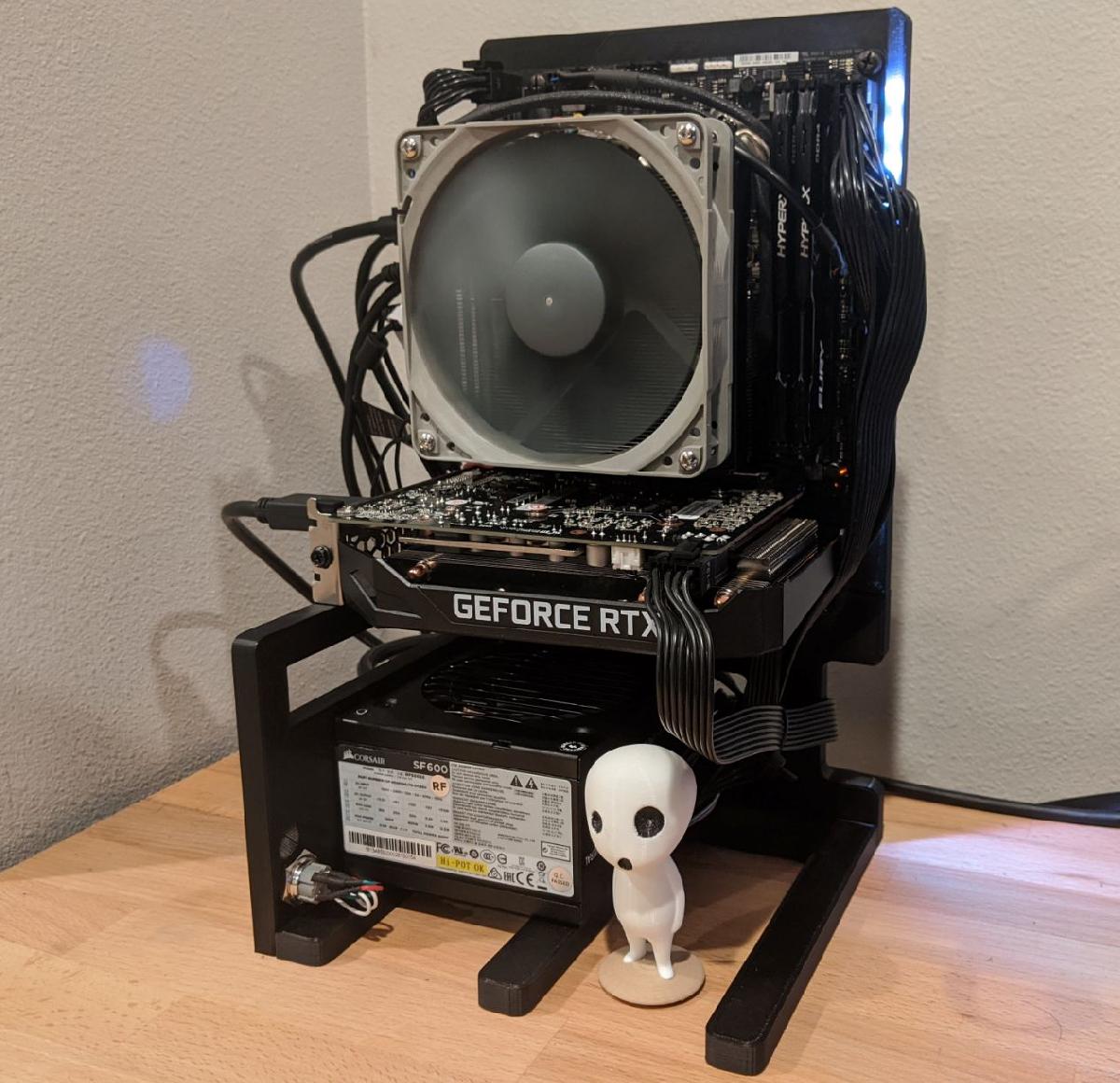

O modelo 3D 10.6L Mini-ITX Open-Frame SFF PC CASE é o design de um gabinete aberto para computadores de pequeno formato (SFF) usando a placa mãe Mini-ITX. O design se propõe a ser uma melhoria de um modelo semelhante encontrado pelo autor, com ajustes para torná-lo mais eficiente e fácil de imprimir.

O gabinete de computador proposto pelo autor é menor do que o original, com menos de 400mm de altura. Ele foi projetado para poder ser impresso na impressora 3D Ender 3, uma impressora acessível e popular entre hobistas. Além disso, o projeto não necessita de suportes para ser impresso e usa fonte de alimentação (PSU) do tipo SFX, sendo que existe a opção para PSU do tipo ATX.

A montagem do gabinete foi planejada para ser simples, com a menor quantidade possível de peças. Para a montagem, são necessários 12 pinos, que devem ser colados às peças. A peça da PSU possui orifícios para os pinos, que talvez precisem ser fixados com auxílio de um martelo. São usados parafusos do tipo case para a placa mãe e a GPU, e parafusos normais para a PSU. O gabinete suporta GPU de dois slots.

Para a impressão, é recomendado que se siga a ordem: placa mãe, traseira, PSU e base. Vale notar que durante o processo de impressão, enquanto uma peça é impressa, pode-se aproveitar para colar os pinos na peça anterior. Em relação às configurações de impressão, o autor recomenda uma altura de camada de .32mm, 3 camadas externas, 3 camadas superior/inferior e um preenchimento de 20% com estrutura cúbica, sem a necessidade de suportes.

Quanto à customização do gabinete, o autor destaca que alterações para adicionar um slot de HDD ou uma GPU de 3 slots devem ser fáceis de implementar.
