Sobre o objeto 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

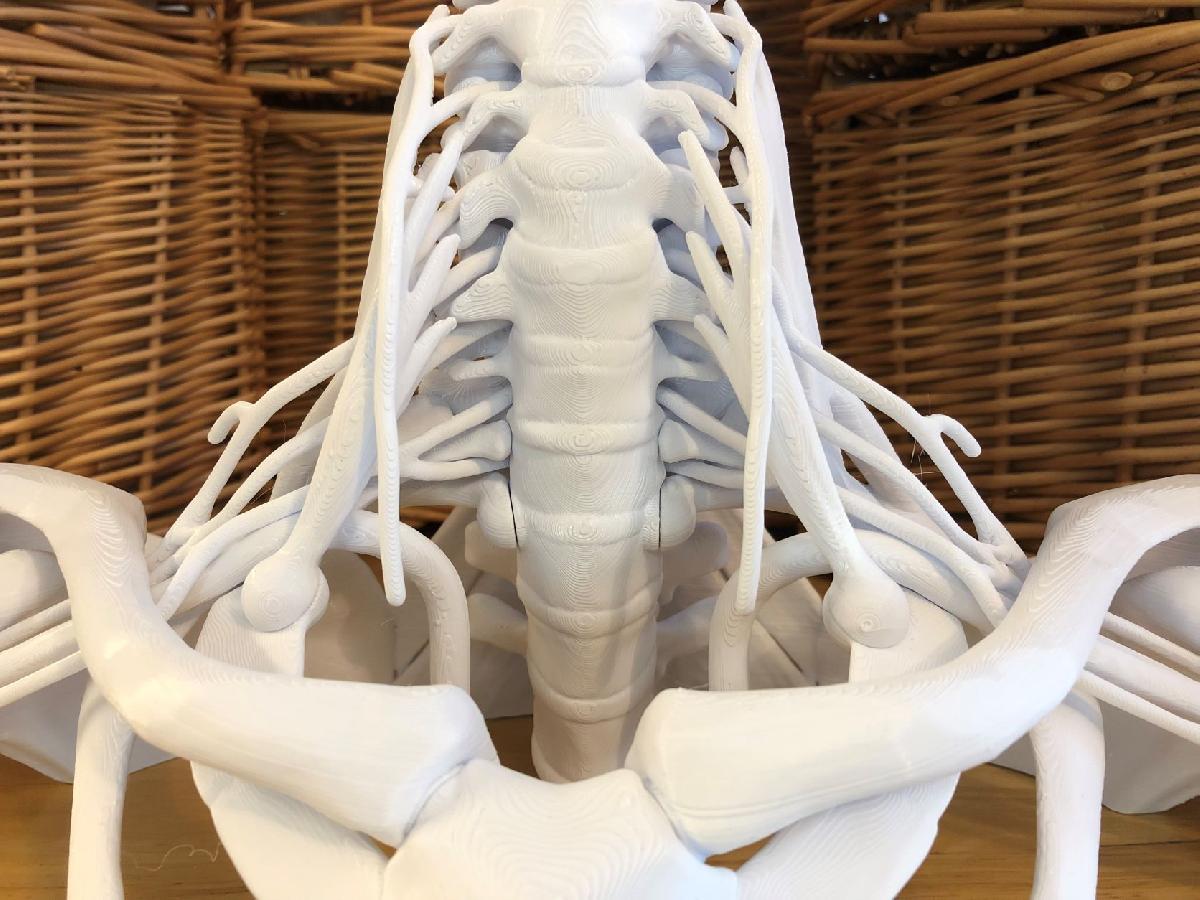

foi projetado para Impressora 3D. Este modelo anatomico de 16 pecas, em tamanho real, mostra a posicao dos nervos do plexo braquial em relacao aos ossos, musculos e arterias ao redor.Veja aqui o video: https://youtu.be/Uol33HA0QOcVeja aqui para download estavel: https://thangs.com/mythangs/file/47926O plexo braquial e uma rede de nervos no ombro que carrega sinais de movimento e sensoriais da medula espinhal para os bracos e maos. Este modelo e projetado para uso como uma ferramenta de educacao clinica, especificamente para bloqueios nervosos guiados por ultrassom e anestesia para cirurgia.O modelo pode ser usado na posicao vertical ou supina. Voce pode imprimir um ombro ou ambos. Use filamentos de cores diferentes para enfatizar as estruturas.O “Plexo Braquial” inclui todas as raizes, troncos, divisoes, cordas e ramificacoes, bem como porcoes proximais do nervo suprascapular e do nervo toracico longo. O nervo frenico tambem esta incluido, nao porque seja parte do plexo braquial, mas porque e uma estrutura a ser identificada e evitada ao fazer bloqueios nervosos ou cirurgias nesta area.As principais pecas estruturais sao fixadas com imas. Para montar os dois lados com imas, voce precisara de 36 imas cilindricos de neodimio de 1/4” x 1/8” (6mm x 3mm). www.kjmagnetics.com e uma boa fonte de imas. As pecas podem ser coladas juntas para fixacao permanente.As raizes do plexo braquial e do nervo frenico estao anexadas por meio de orificios de insercao no forame intervertebral. O plexo braquial e a arteria subclavia/axilar tambem sao mantidos no lugar pela clavicula.As seguintes pecas formam a base estrutural:• Base da Coluna• Base do Escapula Romboide Direita e/ou Esquerda• Base do Esterno e Costelas• Clavicula Direita e/ou EsquerdaAs pecas a seguir sao nao estruturais. Imprima as pecas e lados que voce precisar:• Cabeca do Umero• Escaleno Anterior• Plexo Braquial• Nervo Frenico• Arteria Subclavia/AxilarEste e um projeto avancado que requer conhecimento em configuracao de suportes e limpeza pos-impressao.A “Base da Coluna” e as “Bases do Escapula Romboide” devem ser impressas conforme fornecido. Os arquivos restantes estao em uma “orientacao sugerida”, voce pode precisar reorienta-los e prepara-los de acordo com suas preferencias, equipamentos e nivel de habilidade. Em geral, tente orientar superficies externas para cima, de modo que as superficies em contato com estruturas de suporte sejam menos visiveis no modelo final.Para pecas com superficies inferiores contornadas e areas de suporte de dificil acesso, tente levantar o modelo alguns milimetros acima da base de impressao e usar “suportes em formato de arvore”.Aqui estao consideracoes para a montagem:• Antes de inserir os imas, limpe os aneis dos imas com uma broca de 1/4” para remover quaisquer imperfeicoes, permitindo que os imas se assentem adequadamente.• Certifique-se de que voce insira os imas com a polaridade orientada para permitir conexoes adequadas.• Voce pode precisar usar cola para fixar alguns dos imas no lugar, especialmente se estiver usando os tamanhos metricos menores. Cola CA funciona bem.• Espere fazer alguma limpeza pos-impressao com lixa e limas.Foi feito todo o esforco para manter a correcao anatomica; no entanto, as seguintes pequenas modificacoes foram necessarias para otimizar os arquivos para impressao 3D:• Aneis para imas foram adicionados para permitir a insercao de imas.• Algumas areas de osso foram espessadas para suportar os aneis dos imas e adicionar resistencia• Uma parte da coluna posterior da escapula foi ampliada para suportar o modelo na posicao supina.• Todas as estruturas neurais foram espessadas para resistencia e para facilitar a impressao.• O plexo braquial foi remodelado em algumas areas para permitir facilidade de impressao e montagem. Essas alteracoes estao dentro do intervalo normal de variacao anatomica.• O escaleno anterior esta posicionado ligeiramente anterior para criar mais espaco no triangulo escaleno.• Cavidades foram adicionadas nas primeiras costelas para facilitar o posicionamento adequado da arteria subclavia.Este projeto foi realizado em colaboracao com Eric Kramer e colegas.Eric Kramer e um enfermeiro anestesiologista e enfermeiro praticante com interesse em ultrassom a beira do leito e anestesia regional guiada por ultrassom. Ele e docente do programa de doutorado em anestesiologia para enfermeiros de universidades nacionais e tambem e o fundador da Medicina de Codigo Aberto (learn.osmedicine.org), uma organizacao sem fins lucrativos voltada para a formacao de anestesistas nacionais em paises em desenvolvimento.Este projeto utiliza arquivos de referencia do BodyParts3D, © The Database Center for Life Science licenciados sob CC Atribuicao-Compartilhamento em Igualdade 2.1 Japao

Baixar

O modelo 3D do plexo braquial de tamanho completo, composto por 16 peças, é uma ferramenta educacional valiosa para profissionais da saúde, especialmente na área de anestesiologia e ultrassonografia. Ele foi projetado para demonstrar, de forma precisa, a posição dos nervos do plexo braquial em relação a várias estruturas anatômicas, como ossos, músculos e artérias. A seguir, vamos detalhar as principais características e considerações sobre o modelo.

### Principais Características do Modelo

1. **Estrutura Detalhada**: O modelo representa todas as raízes, troncos, divisões, cordões e ramos do plexo braquial, bem como o nervo frênico e a artéria subclávia/axilar. Isso permite uma visualização completa da anatomia relevante ao realizar bloqueios nervosos.

2. **Montagem Flexível**: As peças podem ser montadas de duas maneiras — na posição vertical ou em decúbito, o que permite uma melhor visualização dependendo do contexto educacional. É possível imprimir apenas um dos lados (direito ou esquerdo) ou ambos.

3. **Uso de Imãs**: A montagem do modelo é facilitada pelo uso de 36 ímãs cilíndricos de neodímio (1/4" x 1/8"), que ajudam a manter as peças unidas de forma segura. Há também a opção de colar as peças para uma fixação permanente.

4. **Personalização através de Cores**: O uso de filamentos em cores diferentes para imprimir as várias estruturas permite uma distinção clara entre os componentes anatômicos, o que é especialmente útil em uma configuração educacional para demonstrar relações espaciais.

5. **Design e Impressão**: O projeto foi otimizado para impressão 3D, considerando fatores como a adição de ancoradouros para ímãs e espessamentos em áreas de osso para garantir a resistência estrutural. Técnicas como a utilização de suportes em forma de árvore são recomendadas para peças de geometria complexa.

### Considerações Práticas

- **Nível de Complexidade**: O modelo é mais adequado para usuários com conhecimento avançado de impressão 3D, especialmente em configuração de suportes e limpeza pós-impressão.

- **Anatomia e Precisão**: Embora tenha sido feito todo o esforço para manter a correção anatômica, algumas modificações foram necessárias para facilitar o processo de impressão. As alterações feitas respeitam as variações normais da anatomia humana.

- **Aplicações Educacionais**: É uma ferramenta essencial para o ensino de bloqueios nervosos guiados por ultrassonografia e anestesia. Pode ser utilizado por enfermeiros anestesistas, estudantes de medicina e profissionais da área da saúde que desejam aprimorar suas habilidades.

### Conclusão

O modelo 3D do plexo braquial é um exemplo do potencial da impressão 3D na medicina e na educação em saúde. Ele não apenas serve como um material de estudo detalhado, mas também como uma ferramenta para simulações práticas em cenários clínicos. A colaboração entre especialistas na área, como Eric Kramer, garante que o modelo seja relevante e útil para a formação de profissionais capacitados.
