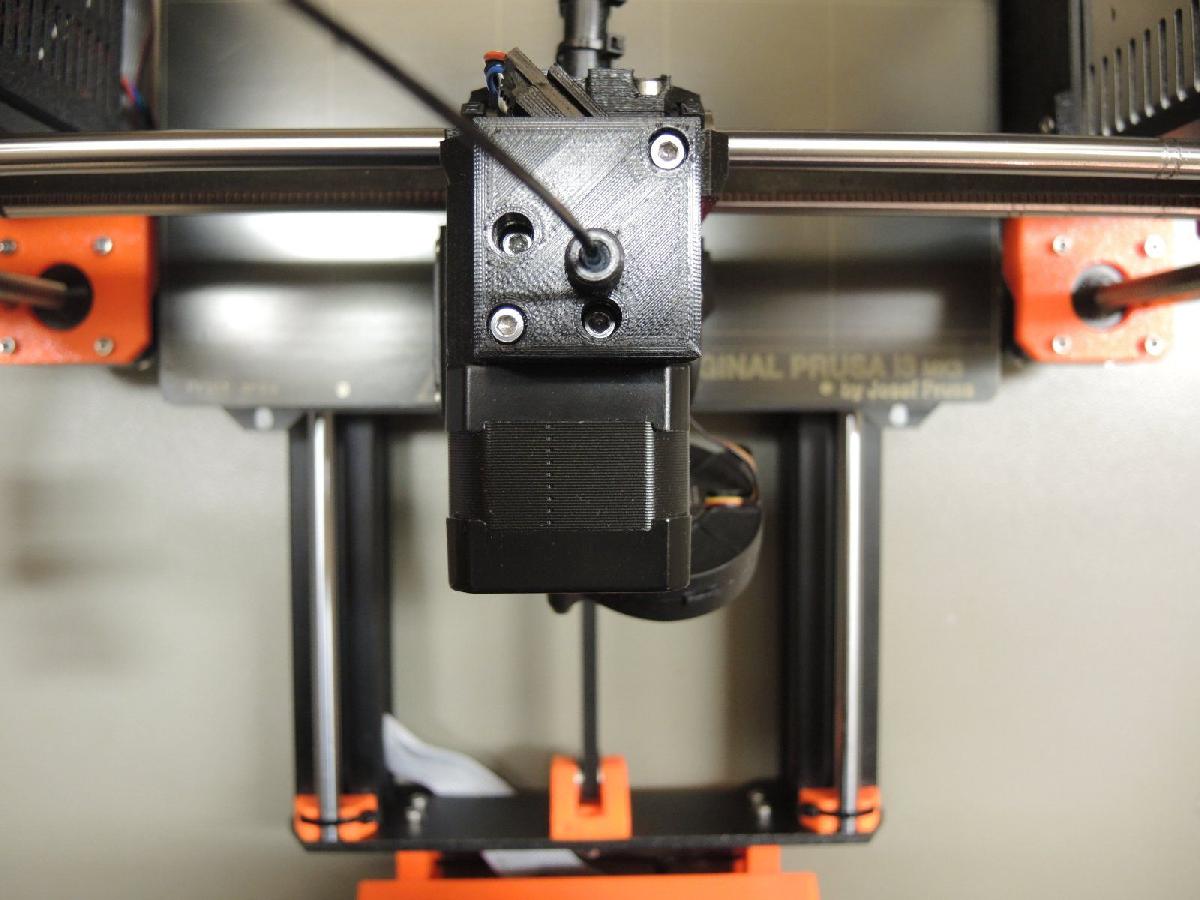

Prusa I3 MK3 Novo adaptador de sensor de filamento em uma caixa separada

Extrusoras para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Prusa I3 MK3 Novo adaptador de sensor de filamento em uma caixa separada

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Prusa I3 MK3 Novo adaptador de sensor de filamento em uma caixa separada foi projetado para Impressora 3D. Prusa I3 MK3 - Novo adaptador de sensor de filamento em um gabinete separado.Desfaca-se de alarmes falsos do sensor de filamento!09/06/19 Novidades: Ha uma nova variante para uso com o extrusor Bondtech https://www.thingiverse.com/thing:368122016/02/19 Novidades: Ha uma atualizacao para o extrusor MK3S-R4 aqui:https://www.thingiverse.com/thing:343068702/10/18 Otimas noticias! Atualizacao V2 com forca da mola ajustavel!Com um parafuso M3x16mm adicional no lado inferior esquerdo, agora e possivel ajustar finamente a forca da mola para o rolamento esferico! Esta extensao e especialmente util para proprietarios de MMU.Aplica-se apenas a Parte Superior (A) e Parte Inferior (B).Alarmes falsos recorrentes do sensor de filamento da minha Prusa I3 MK3 me levaram a buscar uma solucao, Firmware 3.3.1, 3.4.0, agora 3.4.1-RC1.A causa dos alarmes falsos sao reflexos de luz insuficientes do filamento utilizado.Filamentos particularmente brilhantes ou transparentes provocam um reconhecimento muito fraco com o sensor de movimento optico.Para evitar essa circunstancia, o movimento do filamento e transmitido ao sensor atraves de um pequeno rolamento esferico na minha solucao.O sensor ve assim apenas o movimento do rolamento esferico, a textura do filamento se tornou irrelevante.O adaptador e trocado pelo involucro de filamento existente no extrusor.Para remodelar, o sensor de filamento MK3 embutido existente e removido e utilizado neste novo gabinete.Alem disso, um rolamento esferico tipo MR63 (6x3x2,5mm, por exemplo, na Amazon), alguns tubos de PTFE e 2 parafusos M3x10mm sao necessarios.O cabo de conexao anterior do sensor e utilizado novamente e conectado ao sensor agora girado 180° colocado no novo gabinete.O rolamento esferico e pressionado sobre a mola/axle e inserido na parte superior do gabinete.Com o lado plano da mola/ eixo voltado para voce, ele encaixa com algum pressao na parte superior do caso.O sensor de filamento e afixado a parte inferior do gabinete com o parafuso M3x10mm existente.2 parafusos adicionais M3x10mm conectam as duas metades do gabinete.A parte superior do gabinete esta disponivel em 3 variantes: Com uma rosca para acomodaralguns cm de tubo PTFE e tampa correspondente (dimensao externa regular 8,4mm),ou com uma conexao Bowden (encaixe com rosca de 6mm ou entrada de latao estilo PRUSA) para, por exemplo, uma extensao MMU.O furo para o tubo PTFE pode ser alisado com uma broca de 4,0mm para facilitar a colocacao do tubo.O tubo de PTFE deve ser ligeiramente rebaixado nas extremidades, para que o filamento deslize melhor.Pode ser util rugosidade na superficie no raio externo do rolamento esferico com, por exemplo, lixa (600 ...) antes de instala-lo, dependendo do tipo de rolamento. Isso resulta em um melhor reflexo para o sensor.Nao e necessario fazer quaisquer alteracoes no firmware da impressora, atualmente uso a V. 3.4.1-RC1 (Alemao).O adaptador consiste nos seguintes componentes:Parte superior do gabinete em 3 variantes,Parte inferior do gabinete,Tampa para a entrada com rosca,1 x mola / eixo 32mm x 3mm.1 x rolamento esferico MR63Alguns cm de tubo PTFE 4 / 2,5mm5 x parafuso M3 x 10mm (3 x existentes)1 x parafuso M3 x 16mm, para ajustar a forca da mola, nao use parafusos mais longos!1 x Placa de circuito do sensor de filamento Original Prusa (1 x existente)Eu imprimo os componentes com PETG XT 3D Fila (http://www.dasfilament.de), altura de camada de 0,15mm, 3 perimetros e 20% de preenchimento (favo de mel).Exceto pela parte superior (por exemplo, fs-body_top_V2_A.stl), nao sao necessarios suportes.A parte superior tem algumas pequenas saliencias e pontes, para mim funcionou sem suportes.A impressao deve funcionar tambem com PLA 3D Fila ou ABS, mas ainda nao testei.Comentarios, perguntas e sugestoes sao sempre bem-vindos.Desejo a voce uma impressao felizSIE-Maker

Baixar

O arquivo "Prusa I3 MK3 - Novo adaptador de sensor de filamento em uma caixa separada" é uma solução interessante para aprimorar a funcionalidade da impressora 3D Prusa I3 MK3, especialmente no que diz respeito ao sensor de filamento. Esse adaptador foi desenvolvido para eliminar alarmes falsos que podem ocorrer devido a filamentos brilhantes ou transparentes, os quais provocam um reconhecimento inadequado por parte do sensor óptico.

### Principais Características do Modelo:

1. **Estrutura e Componentes**: O modelo consiste em partes superiores e inferiores da caixa, tampas, uma mola/ eixo, um rolamento MR63 (6x3x2,5mm), tubo PTFE, e diversos parafusos necessários para montagem. A parte superior da caixa pode ser impressa em três variantes, de acordo com a aplicação desejada, como um tubo PTFE ou uma conexão do tipo Bowden, o que facilita a personalização de acordo com o uso do usuário.

2. **Ajustabilidade**: Uma atualização importante deste modelo é a introdução de um sistema de ajuste da força da mola, o que é especialmente útil para quem utiliza o Multi-Material Upgrade (MMU) da Prusa. Isso pode melhorar a eficiência na detecção do movimento do filamento, minimizando os alarmes falsos e proporcionando uma impressão mais suave.

3. **Conexão com o Sensor**: O adaptador reposiciona o sensor de filamento existente, utilizando um sistema de rolamento que visualiza apenas o movimento do rolamento, independente da textura do filamento. Isso resolve o problema principal de detecção que muitos usuários enfrentavam.

4. **Materiais de Impressão**: O autor recomenda a impressão dos componentes com PETG, a uma altura de camada de 0,15mm, com um preenchimento de 20%. Embora também mencione que outros filamentos como PLA ou ABS possam ser utilizados, a experiência pessoal do autor é limitada a PETG.

5. **Facilidade de Montagem e Uso**: Uma das vantagens do design é a simplicidade na montagem, onde apenas algumas modificações são necessárias na estrutura existente da impressora. Adicionalmente, não é necessário modificar o firmware da impressora, o que é um atrativo para usuários que desejam uma solução prática.

6. **Instruções e Sugestões**: O autor incentiva feedbacks e diálogo sobre o modelo, o que demonstra um bom espírito de comunidade. Ele também menciona dicas de preparo do tubo PTFE e da superfície do rolamento, o que reflete a sua experiência prática.

### Considerações Finais:
Esse modelo representa uma solução engenhosa and prática para os desafios comuns enfrentados por usuários de impressoras 3D. Com a adição desse adaptador, espera-se que as impressões sejam mais consistentes, reduzindo problemas. Para aqueles que buscam otimizar suas impressões na Prusa I3 MK3, este adaptador pode ser um excelente projeto a considerar.
