Sobre o objeto 3D Montagem Skywatcher EQ6 RaspberryPi

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

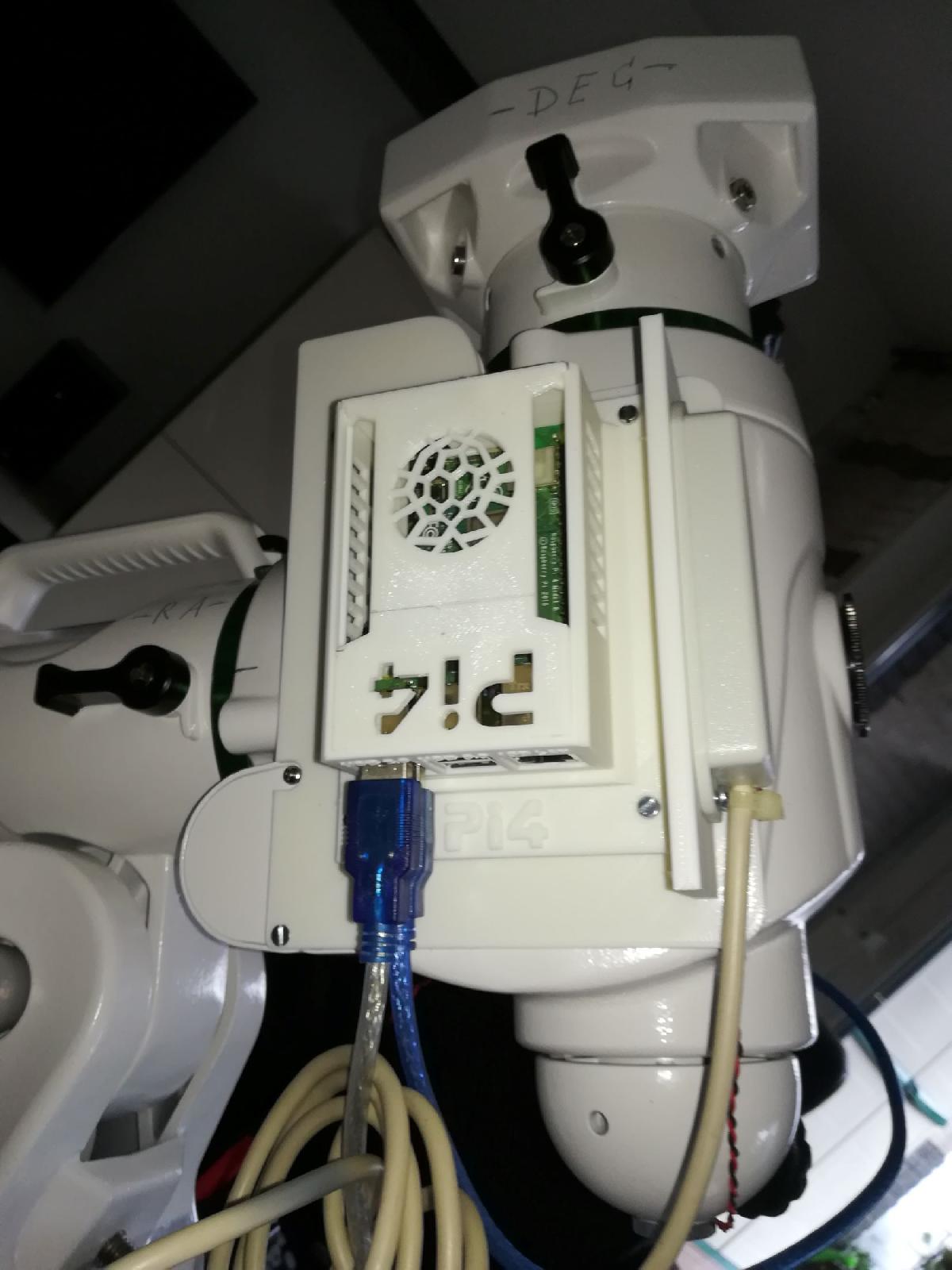

Montagem Skywatcher EQ6 RaspberryPi foi projetado para Impressora 3D. ATUALIZACAO 18 de fev de 2021:se usar a nova versao com a plataforma ampliada E o HUB USB, apenas 3 parafusos podem ser usados para fixar a plataforma ao suporte! No entanto, nao ha problema com isso.ATUALIZACAO 15 de fev de 2021:adicionada uma nova versao com espaco para um hub USB3 adicional: http://www.amazon.de/dp/B07P6MPXJ7/PORTUGUES:Ao usar um RPi com um mount astronomico, pode haver muito cabo espalhado ao redor das partes moveis. Portanto, eu projetei esta plataforma acoplada a um Skywatcher EQ6R Pro.Como eu nao tinha um EQ6, EQ6R ou qualquer outro tipo de EQ6, nao sei se isso se ajustara a esses montagens. Para fixar a plataforma, usei 4 dos 6 parafusos onde o acesso a engrenagem pode ser aberto via as duas tampas.Voce precisara de 3 novos parafusos M3 x 25mm e 1 M3 x 10mm. Alem disso, voce precisara de 4 parafusos M3 x 10mm para o case do Rpi 4, assim como 2 parafusos M3 x 10mm ou 16mm para a “plataforma auxiliar”. Aqui eu montei um receptor GPS. Tambem sao necessarios 4 inserts roscados M3 x 6mm, assim como 2 inserts roscados M3 x 4mm.O fantastico design do case do Rpi4 nao e meu. Voce encontrara isso aqui: https://www.thingiverse.com/thing:3717401 Muito obrigado a “tipam”!Eu fiz todas as partes de PLA 3D Fila branco, mas se voce for usar isso em areas quentes ou quentes, deve pelo menos usar PETG XT 3D Fila ou um melhor filamento.ALEM DISSO:Ao usar um Raspberry Pi em uma montagem astronomica, costumamos ter um problema de emaranhado de cabos. Por isso, desenvolvi um suporte que pode ser fixo a uma montagem Skywatcher EQ6R Pro.Como nao tenho outra montagem EQ6, nao posso dizer se isso tambem se adapta a outros tipos. Para a montagem, substitui 4 dos 6 parafusos das tampas de manutencao por parafusos mais longos.No total, sao necessarios: 3 M3 x 25mm e 1 M3 x 10mm. Alem disso, sao necessarios 4 parafusos M3 x 10mm para fixar o case do RPi4, assim como 2 parafusos M3 x 10mm ou 16mm para a “Plataforma Auxiliar”. Aqui montei um receptor GPS. Alem disso, sao necessarios 4 inserts roscados M3 x 6mm e 2 inserts roscados M3 x 4mm.O design incrivel do case vem de "tipam"! Muito obrigado por isso:https://www.thingiverse.com/thing:3717401Todas as pecas sao impressas em PLA 3D Fila. Para regioes mais quentes, e recomendavel o uso de PETG XT 3D Fila ou um material melhor.

Baixar

O modelo 3D "Montagem Skywatcher EQ6 RaspberryPi" é uma solução prática e eficiente para integrar um Raspberry Pi (RPi) com montagens astronômicas da série Skywatcher EQ6, como o EQ6R Pro. Esse projeto foi desenvolvido para ajudar a organizar os cabos emaranhados que podem se acumular em torno das partes móveis do equipamento, oferecendo uma plataforma fixa e de fácil acesso para o Raspberry Pi.

### Características do Modelo:

1. **Compatibilidade**: Embora projetado especificamente para a EQ6R Pro, o autor menciona que não teve a oportunidade de testar a peça em outros modelos da série EQ6, como EQ6 e EQ6R. Isso significa que a compatibilidade com outros tipos de montagens EQ6 não é garantida, mas pode ser avaliada ao considerar as semelhanças de design.

2. **Material e Impressão**: O modelo pode ser impresso em PLA, mas recomenda-se o uso de materiais mais resistentes como PETG se a peça estiver exposta a altas temperaturas, prevenindo deformações.

3. **Peças Necessárias**:
- São necessários parafusos M3 de diferentes tamanhos para a montagem e fixação do suporte, incluindo:
- 3 parafusos M3 x 25 mm
- 1 parafuso M3 x 10 mm para fixar a plataforma
- 4 parafusos M3 x 10 mm para o estojo do RPi4
- 2 parafusos M3, que podem ser de 10 mm ou 16 mm, para a "plataforma auxiliar", onde um receptor GPS pode ser instalado.
- Também são necessários inserts de rosca, tanto M3 x 6 mm quanto M3 x 4 mm.

4. **Atualizações**: O autor fez atualizações em fevereiro de 2021, incluindo uma versão expandida da plataforma que acomoda um hub USB3 adicional. Isso é relevante para usuários que desejam expandir a conectividade de seu Raspberry Pi.

5. **Design do Estojo**: O design para o estojo do RPi4 utilizado no modelo não é original do autor, mas foi criado por um usuário chamado "tipam". Este design está disponível no site Thingiverse, onde os usuários podem acessá-lo e utilizá-lo.

### Considerações Finais:

Esse modelo é uma excelente adição para astrônomos amadores que utilizam um Raspberry Pi em suas montagens Skywatcher EQ6. Ele não só ajuda na organização dos cabos, mas também proporciona uma estética mais limpa e funcional ao setup. A possibilidade de usar um receptor GPS amplifica as funcionalidades do sistema, tornando-o ainda mais versátil para observações e astrofotografia.
