Sobre o objeto 3D Impressora Demigh0d CoreXY

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

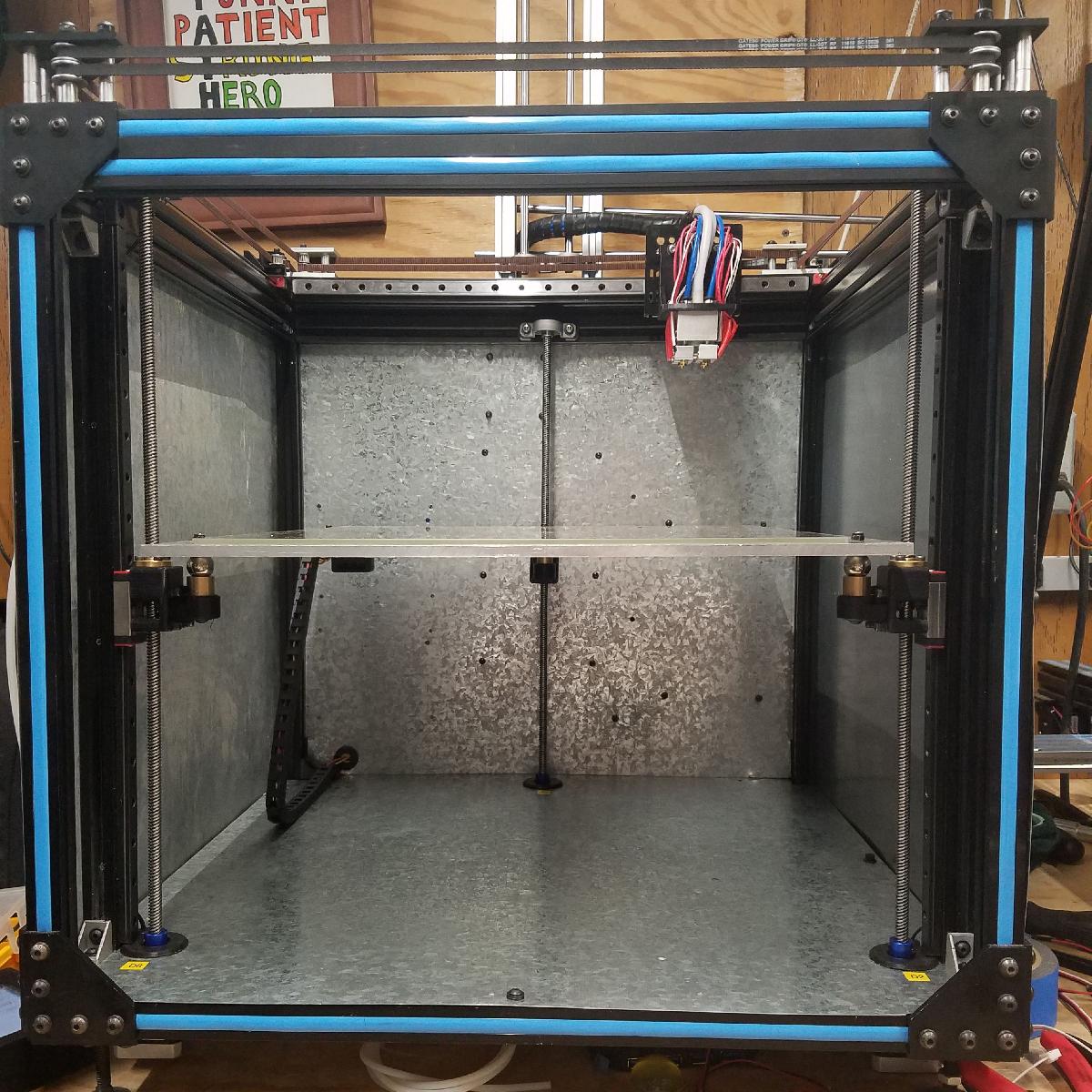

Impressora Demigh0d CoreXY foi projetado para Impressora 3D. Esta e a minha impressora CoreXY personalizada (primeira).EspecificacoesEstrutura: perfil de aluminio 2020(20x20 e 20x40, Padrao Europeu, V-Slot)Controlador: DuetWifi + Duex5(www.duet3d.com)Hot End: Kraken(4-bicos, refrigerado a liquido)Guias Lineares: trilhos MGN12 com blocos de rolamento MGN12HMotores de Passo: 42BYGH(Nema17 de 4 fios)Parafusos de Passo: T8Conexao da Base: junta esferica magnetica KD516(permite movimento independente dos tres motores Z sem travar)Volume de Construcao (x,y,z): 330mm x 376mm x 335mm (13 x 14.8 x 13.19) Dimensoes Externas (x,y,z): 559mm x 559mm x 711mm (22 x 22 x 28)NotasGrampo de Correiaexistem dois furos horizontais. Voce pode colocar dois parafusos/arruelas/porcas M3x45 neles para reforcar o grampo.Para segurar as correias, passe-as no suporte e insira um parafuso M5. Porca/Arruela nao e necessaria. Suporte traseiro da baseIgual aos outros dois suportes. Basta fixar a placa de suporte com parafusos M3x30, arruelas e porcas,FSRRevestimento: Se voce colar um pedaco de fibra optica ou filamento translucido em cada um dos quatro pequenos furos (da tampa) sera mais facil ver os LEDs de status.Controlador: JohnSL (https://github.com/JohnSL/FSR_Endstop)Suporte FSR: Suportes impressos com esponja de neoprene de 1/4 entre o FSR e a placa de construcao.Para FazerCobertura lateral direitaPorta frontal de lexanCobertura superiorExtrusorasPlaca de vidro para a baseFSR (Resistor de Sensibilidade a Forca) para nivelamento da basehttps://www.dropbox.com/s/ps3fmts9gexvmto/CoreXY%20Auto-bed-Level%20Test.mp4?dl=0Aquecedor de camara
