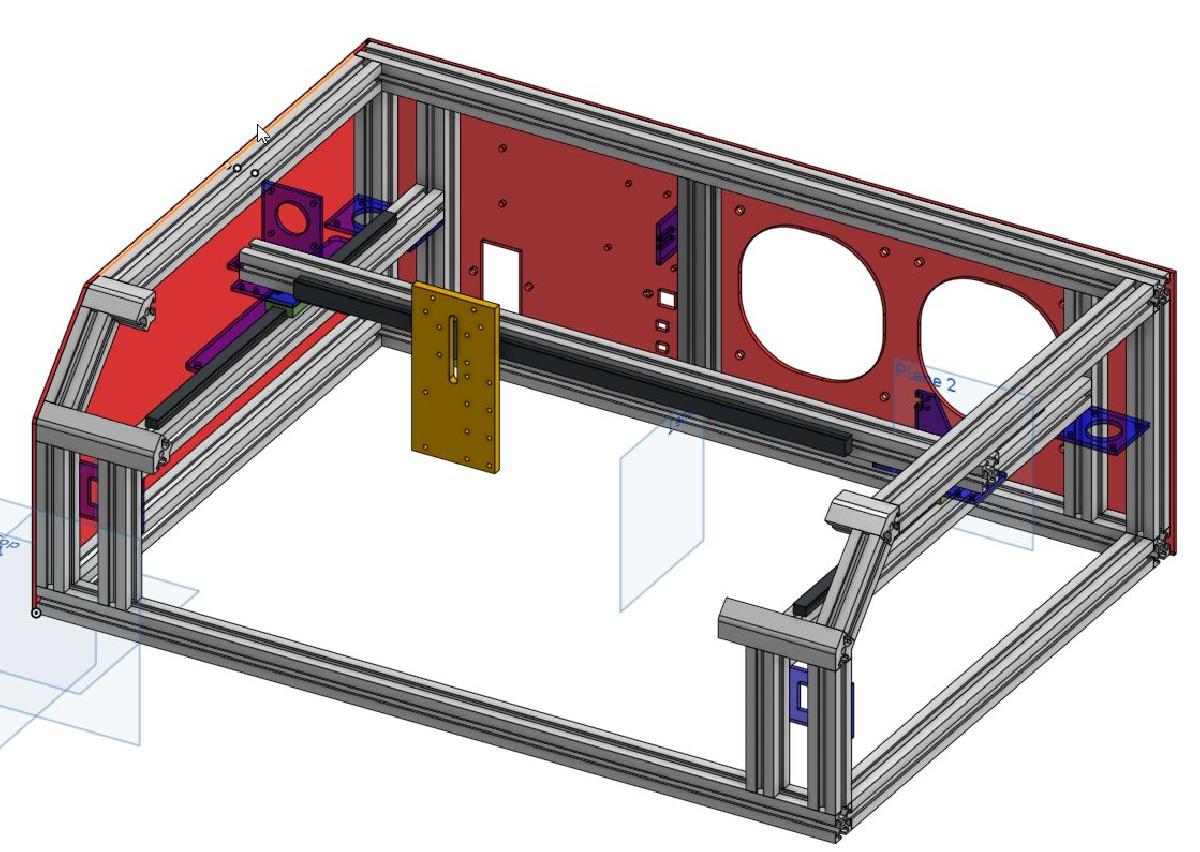

Sobre o objeto 3D CNC a Laser Duplo de Mesa

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

CNC a Laser Duplo de Mesa foi projetado para Impressora 3D. Isso agora esta desatualizado.Essa coisa foi atualizada!!:https://www.thingiverse.com/thing:4699432https://cad.onshape.com/documents/94d6f8386d8451bb0f6d522a/w/1d26d4342f37e6cc8df46a31/e/7cfe4a9d2beac0323c453742http://a.co/7k7K4xchttps://us.misumi-ec.com/vona2/detail/110302683830/?CategorySpec=unitType%3a%3a1%0900000042738%3a%3ab&Inch=0&curAinda estou adicionando e enviando arquivos para isso. Tenho certeza de que pulei algumas etapas. Fique a vontade para mencionar qualquer coisa que voce esteja questionando ou com dificuldade.Esses sao planos para construir uma CNC a laser de alto desempenho. Eu ja construi 3 ate agora. Elas suportaram bastante uso. Custam cerca de $500 para construir. Usa componentes de precisao de alta qualidade. A area de gravacao/corte e de cerca de 10" x 14". Tem dois suportes para laser e um seletor. E projetada para um laser de diodo azul de 15 watts (~$120) e um diodo UV de 0,5 watt (~$50) para fazer belas gravacoes em madeiras, espelhos, pedras e alimentos. Tambem corta algumas madeiras e plasticos escuros, feltro, tecidos, papel, vinis e tortillas. Tem filtragem embutida. Usa um filtro HEPA tipo R. A CNC e controlada por um kit GRBL da Amazon ($20). Usa 3 motores de passo Nema17 e 3 polias GT2 de 16 dentes e correia GT2.Se voce estiver na area de Everett, Washington, posso te ajudar e ajudar com suportes.Fonte de alimentacao:https://www.ebay.com/itm/LED-Driver-Power-Supply-Transformer-DC-12V-Ultra-Slim-Switching-Adapter-36W-400W/372389811064?hash=item56b4299378:m:mzZ8i4mts2SX4aNcl-JE-8g:rk:2:pf:0

Baixar

O arquivo intitulado "CNC a Laser Duplo de Mesa" oferece um projeto para a construção de uma máquina CNC a laser eficiente e de alto desempenho. O autor menciona que este projeto foi atualizado e fornece links para versões mais recentes e recursos adicionais que podem ser úteis para os interessados em reproduzir a máquina.

### Descrição do Projeto

1. **Estrutura e Componentes**:
- O design é robusto e foi testado pelo autor que já construiu três unidades, cada uma suportando um uso considerável.
- O custo estimado para a construção da máquina é de cerca de **$500**, utilizando componentes de alta precisão.
- A área de gravação e corte é de aproximadamente **10" x 14"**.

2. **Sistema de Laser**:
- O projeto inclui suporte para **dois lasers** e possui um seletor para alternar entre eles.
- É compatível com um **laser de diodo azul de 15 watts**, ideal para gravações, e um **laser UV de 0,5 watts**, que também é eficaz para gravar em diferentes materiais, como madeira, metal, pedras e até mesmo alimentos.

3. **Materiais Utilizáveis**:
- O sistema pode cortar e gravar em uma variedade de materiais, incluindo:
- Madeiras e plásticos escuros
- Feltros e tecidos
- Papéis e vinis
- Tortilhas

4. **Filtragem e Segurança**:
- O projeto inclui um sistema de filtragem com um filtro **HEPA tipo R**, essencial para manter a qualidade do ar durante o funcionamento da máquina.

5. **Controle e Motorização**:
- Controlada por um kit **GRBL** acessível pelo Amazon, com custo de cerca de **$20**.
- Utiliza **três motores de passo Nema 17** juntamente com polias GT2 de 16 dentes e correia GT2, o que garante precisão e controle eficiente no movimento da máquina.

6. **Fonte de Alimentação**:
- O autor sugere a compra de uma fonte de alimentação de um link específico no eBay, projetada para fornecer os 12V necessários para o funcionamento da CNC.

### Ajuda e Suporte
O autor oferece apoio aos interessados que residem na área de **Everett, Washington**, indicando disposição para ajudar com a construção e suporte técnico.

### Considerações Finais
Esse projeto pode ser uma ótima opção para makers, artistas e profissionais que desejam explorar a gravação e corte a laser com um equipamento acessível e versátil. Os links fornecidos enriquecem o material, oferecendo tanto atualizações quanto recursos que podem facilitar a construção. É importante que os interessados revisem todas as informações e recursos adicionais para garantir uma construção bem-sucedida.
