Chave de Fenda Eletrica 9g Servo

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Chave de Fenda Eletrica 9g Servo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

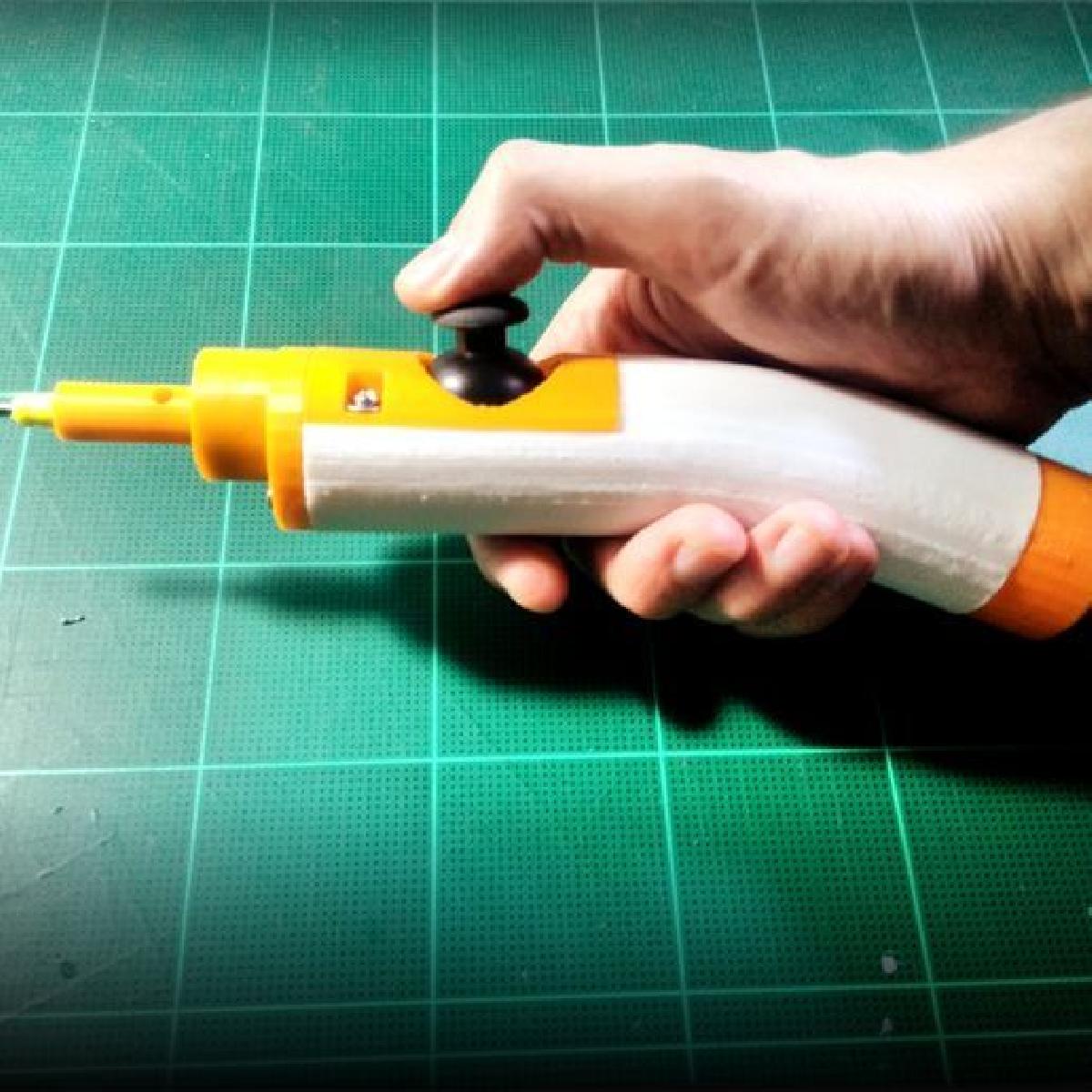

Chave de Fenda Eletrica 9g Servo foi projetado para Impressora 3D. ATUALIZACAO: Adicionamos um novo sistema de acoplamento de servo e suporte para bit para maior estabilidade. Ele requer 2 rolamentos 608zz. Confira o diagrama para a vista explodida e veja como se encaixa. Aqui esta uma furadeira eletrica controlada por Arduino Nano, acionada por um joystick thumb, com servo de 5 volts e 9g. Diagrama de fiacao e montagem em andamento... Ela funciona em ambas as direcoes com controle de velocidade variavel e e realmente destinada a apertar pequenos parafusos (M4 ou menores) em materiais como madeira. Comecou como um experimento para ver se pecas sobressalentes poderiam ser usadas para movimentar um pequeno conjunto de chaves de fenda de joalheiro que estavam por ai. Confira o video para mais informacoes, incluindo a montagem: https://www.youtube.com/watch?v=2Dua8SScsfk Nao jogue fora suas furadeiras eletricas reais. Este e apenas um projeto divertido com muito espaco para melhorias. Este projeto requer soldagem por atrito. Tutorial aqui: https://appliedtechnologylab.blogspot.com/2018/06/3d-printing-tutorial-friction-welding.html Este projeto tambem requer a conversao do servo de 9g para rotacao continua. Tutorial aqui: https://appliedtechnologylab.blogspot.com/2018/11/converting-9g-servo-for-continuous.html #Pecas Necessarias Joystick Thumb, 9 pinos (https://www.gravitechthai.com/product_detail.php?d=1024) Arduino Nano Adaptador de barril DC, Femea (versao de 35mm, nao 40mm) Servo de 9g (modificado para rotacao continua, tutorial aqui: https://appliedtechnologylab.blogspot.com/2018/11/converting-9g-servo-for-continuous.html) Interruptor Deslizante (12x19mm) Fios Jumper Parafusos M3 20mm x 2 Parafusos M3 10mm x 2 Porcas M3 x 4 Arruelas M3 x 2 (2x) rolamento 608zz (use cola quente para coloca-lo na carcaca) #Alimentando a Furadeira Use um adaptador de energia DC de 5V ou um adaptador DC de 6V se conseguir encontrar um. Voce tambem pode usar um pack de 4 pilhas AA (como este: https://www.gravitechthai.com/product_detail.php?d=1428) e um adaptador de energia DC macho (como este: https://www.gravitechthai.com/product_detail.php?d=181). Estamos trabalhando em uma versao sem fio depois de experimentar com pilhas AA. Queremos usar algo que qualquer pessoa quase em qualquer lugar possa conseguir, mas que tambem seja pratico. #Apertando Bits de Furadeira Atualizamos os arquivos. O acoplador de servo (servo_Coupler.stl) tem uma cabeca hexagonal que se conecta ao suporte para bits de furadeira (ScrewDriver_BitHolder.stl). O acoplador original, o suporte para bit e o suporte para o cabo da furadeira ainda estao incluidos. #Outros O arquivo do SketchUp esta incluido. Sinta-se a vontade para modifica-lo e remixa-lo. O codigo Arduino tambem esta nos arquivos do projeto (.ino).
