Alimentador de filamento MK6 de Taylors Gregs Wades para Ultimaker

Extrusoras para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Alimentador de filamento MK6 de Taylors Gregs Wades para Ultimaker

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

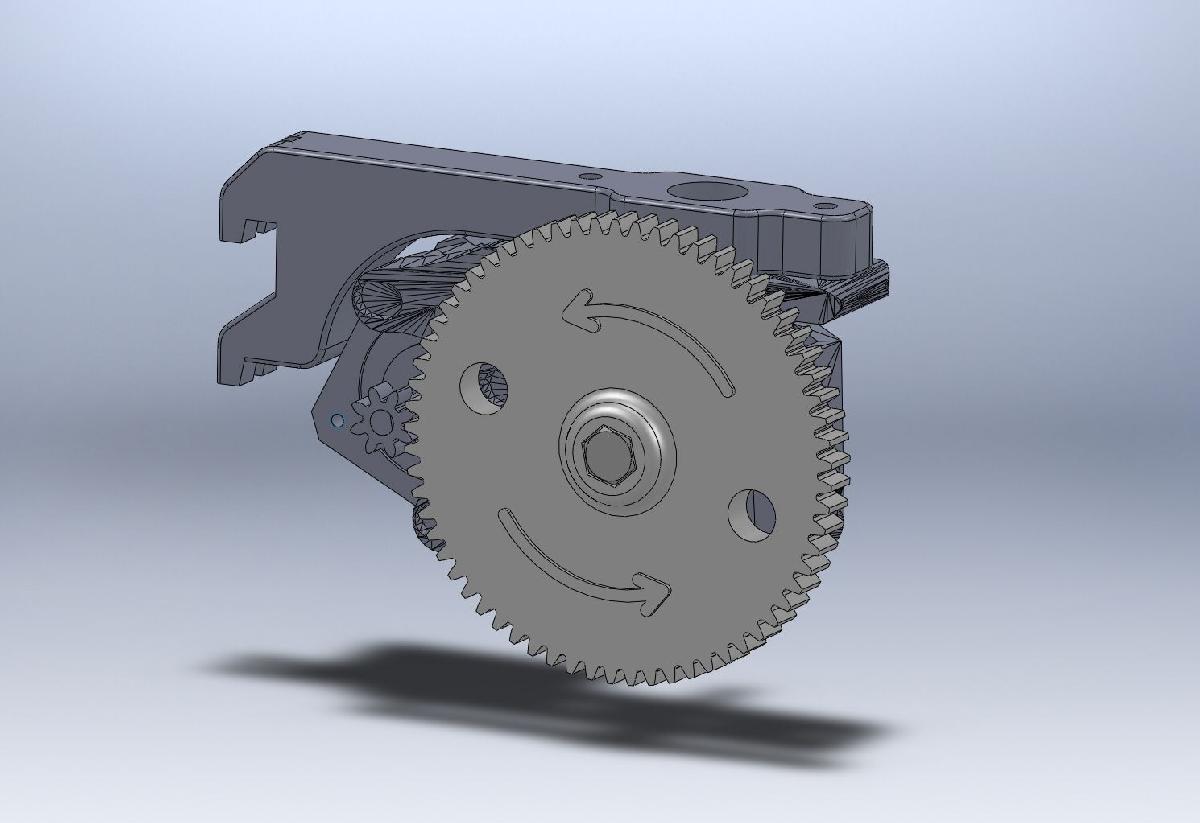

Alimentador de filamento MK6 de Taylors Gregs Wades para Ultimaker foi projetado para Impressora 3D. Eu modifiquei o extrusor acessivel articulado do Greg para funcionar com o Ultimaker e uma engrenagem de acionamento MK5/MK6.Eu o projetei especificamente para usar pecas metricas facilmente encontradas em lojas de materiais de construcao dos EUA, alem da engrenagem de acionamento MK6 e rolamentos (ambos disponiveis na Makerbot). Voce deve conseguir todas as parafusos na Lowes e provavelmente na Home Depot tambem.As modificacoes incluem:Abertura do furo do parafuso hobbed para acomodar uma engrenagem de acionamento MK6.Reducao dos furos dos rolamentos do parafuso hobbed para rolamentos de 6mm (606) para combinar com o furo de 6mm da MK6.Movimento dos furos do suporte de porca do topo para o lado para permitir a montagem de cabeca para baixo sem perder suas porcas.Movimento do furo de alimentacao do filamento um pouco para acomodar o deslocamento diferente da alimentacao do filamento da MK6.Movimento do motor de passo para tras cerca de 10,6mm para acomodar uma engrenagem de acionamento maior.Espelhamento do Greg para que se encaixe melhor no Ultimaker.Espelhamento do tensor do Greg para que se encaixe no Greg espelhado.Desenho de uma engrenagem de acionamento maior que se encaixa com a engrenagem de acionamento padrao do Ultimaker. Isso compensara o raio maior da engrenagem de acionamento MK6 para eliminar a necessidade de mais torque do motor de passo padrao (mantem a relacao de transmissao final mais proxima do padrao).Alteracao do Greg para usar parafusos M4 para as molas, ja que parafusos M3 de 50mm sao dificeis de encontrar e os parafusos M4 se encaixam perfeitamente.Desenho de um suporte para o Ultimaker que e limpo e se encaixa perfeitamente no novo mecanismo de alimentacao. O suporte tambem segura a porca bowden perfeitamente.Todas as mudancas no Greg sao parametricas, entao as mudancas especificas do Ultimaker podem ser facilmente revertidas se voce quiser um Greg MK6 para seu reprap padrao. Note que para usar o arquivo SCAD, voce deve baixar os arquivos fonte prusa do repositorio github e colocar o arquivo scad no diretorio source.Isso tem funcionado muito bem para mim nos ultimos meses, incluindo uma impressao de 42 horas! Voce pode descobrir que, em vez de estragar o filamento, voce acaba estourando clipes bowden, no entanto, entao eu recomendo imprimir melhorias ou investigar as varias substituicoes PEEK roscadas de 7mm que as pessoas sugeriram na lista de discussao. Eu nao estou mais usando nenhum clipe bowden e e maravilhoso.Voce precisara de duas molas. Estou usando algumas deste kit: http://www.homedepot.com/h_d1/N-5yc1v/R-202045461/h_d2/ProductDisplay?catalogId=10053Especificamente, estou usando as que tem cerca de 11/32 OD x 1 de comprimento (esse tamanho exato nao esta listado na embalagem, entao podem ser as de 1-3/32, mas um pouco curtas. O diametro do fio e cerca de .047 para quem procura uma mola semelhante. No entanto, eu escolheria algo um pouco mais rigido. Elas realmente precisam ser comprimidas completamente para ter forca suficiente e eu gostaria de ter cerca de 20-50% a mais.Coisas principais que voce precisa sao:(KitBOM em progresso aqui:)http://kitbom.com/TLAlexander/taylors-gregs-wades-mk6-filament-feed-for-ultimaker1 engrenagem de acionamento MK6 da makerbot. (ou perfure uma engrenagem MK7 para 6mm ou 15/64)http://store.makerbot.com/mk5-drive-gear.html2 rolamentos 606 (tambem na makerbot)http://store.makerbot.com/606-bearing.html1 rolamento 608 (eu pensei que voce teria um extra do extrusor antigo, mas percebi que eles sao menores. Vou olhar para modificar o tensor para usar esses tambem para ter menos pecas extras. A makerbot tem eles, no entanto.)http://store.makerbot.com/skate-bearing-pack-8.html2 parafusos m4 de 60mm (ou mais ou menos). Preferencialmente parafusos de cabeca sextavada para facilitar o ajuste da tensao da mola, mas as lojas de materiais de construcao dos EUA sao mais propensas a te-los apenas como philips.2 parafusos M4 de 20mm. Philips estao bons.4 porcas hexagonais M41 parafuso hexagonal M6 de 50mm2 porcas hexagonais M61 parafuso M3 de 25mm3 parafusos M3 de 13-16mm para montagem do motor de passo (ainda nao tenho certeza)4 arruelas M4 podem ser necessarias para as molas.Algumas molas muito rigidas. A Home Depot tem uma boa caixa de assortimento com algumas molas decentes, mas ainda estou organizando os requisitos exatos. No entanto, elas devem ser rigidas o suficiente para que seja muito dificil aperta-las completamente entre o seu dedo indicador e o polegar. Muito rigidas, no entanto, e voce pode muito bem nao ter molas (uma opcao em uma emergencia).Voce tambem pode querer algumas arruelas M3 (pelo menos 3) e algumas arruelas M6 (apenas tenha algumas a mao - talvez 5?)Arquivo Scad do tensor em breve.Nem todas as pecas mostradas na montagem.Mais informacoes virao.
